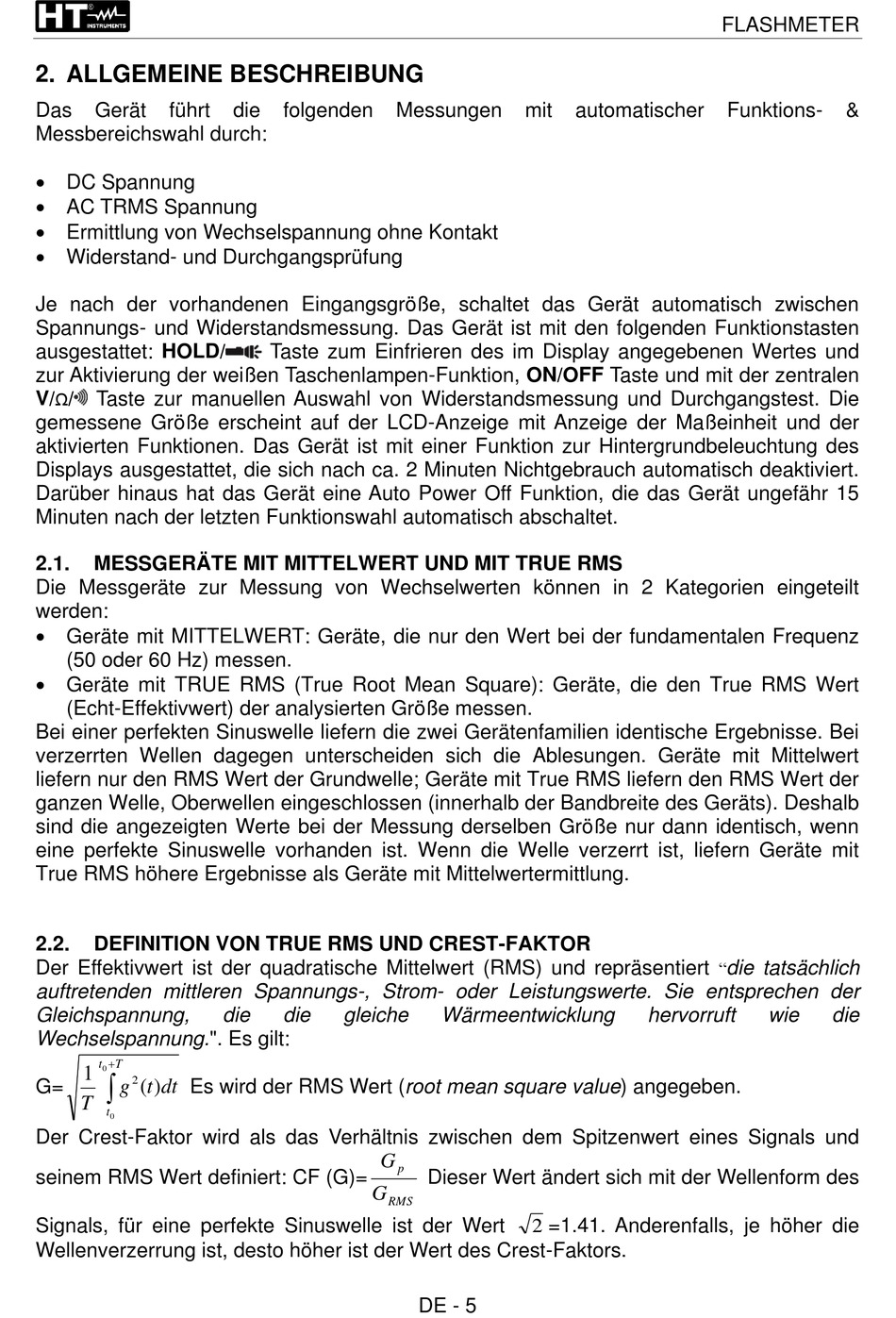

2. ALLGEMEINE BESCHREIBUNG

Das Gerät führt
Messbereichswahl durch:
• DC Spannung
• AC TRMS Spannung
• Ermittlung von Wechselspannung ohne Kontakt
• Widerstand- und Durchgangsprüfung
Je nach der vorhandenen Eingangsgröße, schaltet das Gerät automatisch zwischen
Spannungs- und Widerstandsmessung. Das Gerät ist mit den folgenden Funktionstasten
ausgestattet: HOLD/
zur Aktivierung der weißen Taschenlampen-Funktion, ON/OFF Taste und mit der zentralen
Ω
V/ / Taste zur manuellen Auswahl von Widerstandsmessung und Durchgangstest. Die
gemessene Größe erscheint auf der LCD-Anzeige mit Anzeige der Maßeinheit und der
aktivierten Funktionen. Das Gerät ist mit einer Funktion zur Hintergrundbeleuchtung des
Displays ausgestattet, die sich nach ca. 2 Minuten Nichtgebrauch automatisch deaktiviert.
Darüber hinaus hat das Gerät eine Auto Power Off Funktion, die das Gerät ungefähr 15
Minuten nach der letzten Funktionswahl automatisch abschaltet.
2.1. MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Die Messgeräte zur Messung von Wechselwerten können in 2 Kategorien eingeteilt
werden:
• Geräte mit MITTELWERT: Geräte, die nur den Wert bei der fundamentalen Frequenz
(50 oder 60 Hz) messen.
• Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert
(Echt-Effektivwert) der analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Gerätenfamilien identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Ablesungen. Geräte mit Mittelwert
liefern nur den RMS Wert der Grundwelle; Geräte mit True RMS liefern den RMS Wert der
ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des Geräts). Deshalb
sind die angezeigten Werte bei der Messung derselben Größe nur dann identisch, wenn
eine perfekte Sinuswelle vorhanden ist. Wenn die Welle verzerrt ist, liefern Geräte mit
True RMS höhere Ergebnisse als Geräte mit Mittelwertermittlung.
2.2.

DEFINITION VON TRUE RMS UND CREST-FAKTOR

Der Effektivwert ist der quadratische Mittelwert (RMS) und repräsentiert
auftretenden mittleren Spannungs-, Strom- oder Leistungswerte. Sie entsprechen der
Gleichspannung,
Wechselspannung.". Es gilt:
G= Es wird der RMS Wert (root mean square value) angegeben.
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
seinem RMS Wert definiert: CF (G)=
Signals, für eine perfekte Sinuswelle ist der Wert
Wellenverzerrung ist, desto höher ist der Wert des Crest-Faktors.
die folgenden
Taste zum Einfrieren des im Display angegebenen Wertes und
die die gleiche
G
G
RMS
Messungen mit
Wärmeentwicklung
p
Dieser Wert ändert sich mit der Wellenform des
2 =1.41. Anderenfalls, je höher die
DE - 5
FLASHMETER
automatischer Funktions-
"
die tatsächlich
hervorruft
&
wie die
