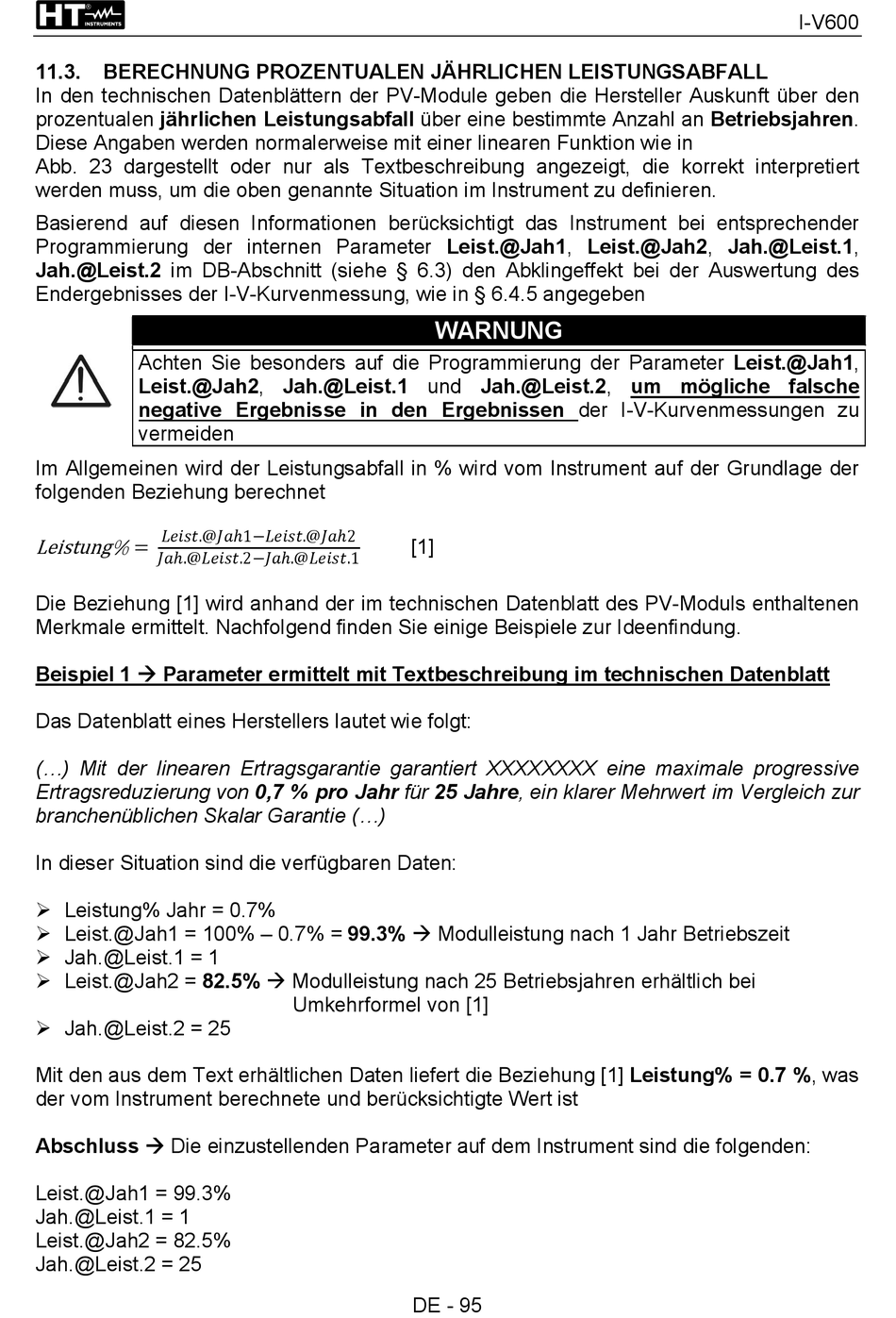

11.3. BERECHNUNG PROZENTUALEN JÄHRLICHEN LEISTUNGSABFALL
In den technischen Datenblättern der PV-Module geben die Hersteller Auskunft über den
prozentualen jährlichen Leistungsabfall über eine bestimmte Anzahl an Betriebsjahren.
Diese Angaben werden normalerweise mit einer linearen Funktion wie in
Abb. 23 dargestellt oder nur als Textbeschreibung angezeigt, die korrekt interpretiert
werden muss, um die oben genannte Situation im Instrument zu definieren.
Basierend auf diesen Informationen berücksichtigt das Instrument bei entsprechender
Programmierung der internen Parameter Leist.@Jah1, Leist.@Jah2, Jah.@Leist.1,
Jah.@Leist.2 im DB-Abschnitt (siehe § 6.3) den Abklingeffekt bei der Auswertung des
Endergebnisses der I-V-Kurvenmessung, wie in § 6.4.5 angegeben
Achten Sie besonders auf die Programmierung der Parameter Leist.@Jah1,
Leist.@Jah2, Jah.@Leist.1 und Jah.@Leist.2, um mögliche falsche
negative Ergebnisse in den Ergebnissen der I-V-Kurvenmessungen zu
vermeiden
Im Allgemeinen wird der Leistungsabfall in % wird vom Instrument auf der Grundlage der
folgenden Beziehung berechnet
����������.@����ℎ1−����������.@����ℎ2
Leistung%
=
����ℎ.@����������.2−����ℎ.@����������.1
Die Beziehung [1] wird anhand der im technischen Datenblatt des PV-Moduls enthaltenen
Merkmale ermittelt. Nachfolgend finden Sie einige Beispiele zur Ideenfindung.
Beispiel 1  Parameter ermittelt mit Textbeschreibung im technischen Datenblatt
Das Datenblatt eines Herstellers lautet wie folgt:
(...) Mit der linearen Ertragsgarantie garantiert XXXXXXXX eine maximale progressive
Ertragsreduzierung von 0,7 % pro Jahr für 25 Jahre, ein klarer Mehrwert im Vergleich zur
branchenüblichen Skalar Garantie (...)
In dieser Situation sind die verfügbaren Daten:
 Leistung% Jahr = 0.7%
 Leist.@Jah1 = 100% – 0.7% = 99.3%  Modulleistung nach 1 Jahr Betriebszeit
 Jah.@Leist.1 = 1
 Leist.@Jah2 = 82.5%  Modulleistung nach 25 Betriebsjahren erhältlich bei
 Jah.@Leist.2 = 25
Mit den aus dem Text erhältlichen Daten liefert die Beziehung [1] Leistung% = 0.7 %, was
der vom Instrument berechnete und berücksichtigte Wert ist
Abschluss  Die einzustellenden Parameter auf dem Instrument sind die folgenden:
Leist.@Jah1 = 99.3%
Jah.@Leist.1 = 1
Leist.@Jah2 = 82.5%
Jah.@Leist.2 = 25
WARNUNG
[1]
Umkehrformel von [1]
DE - 95
I-V600
