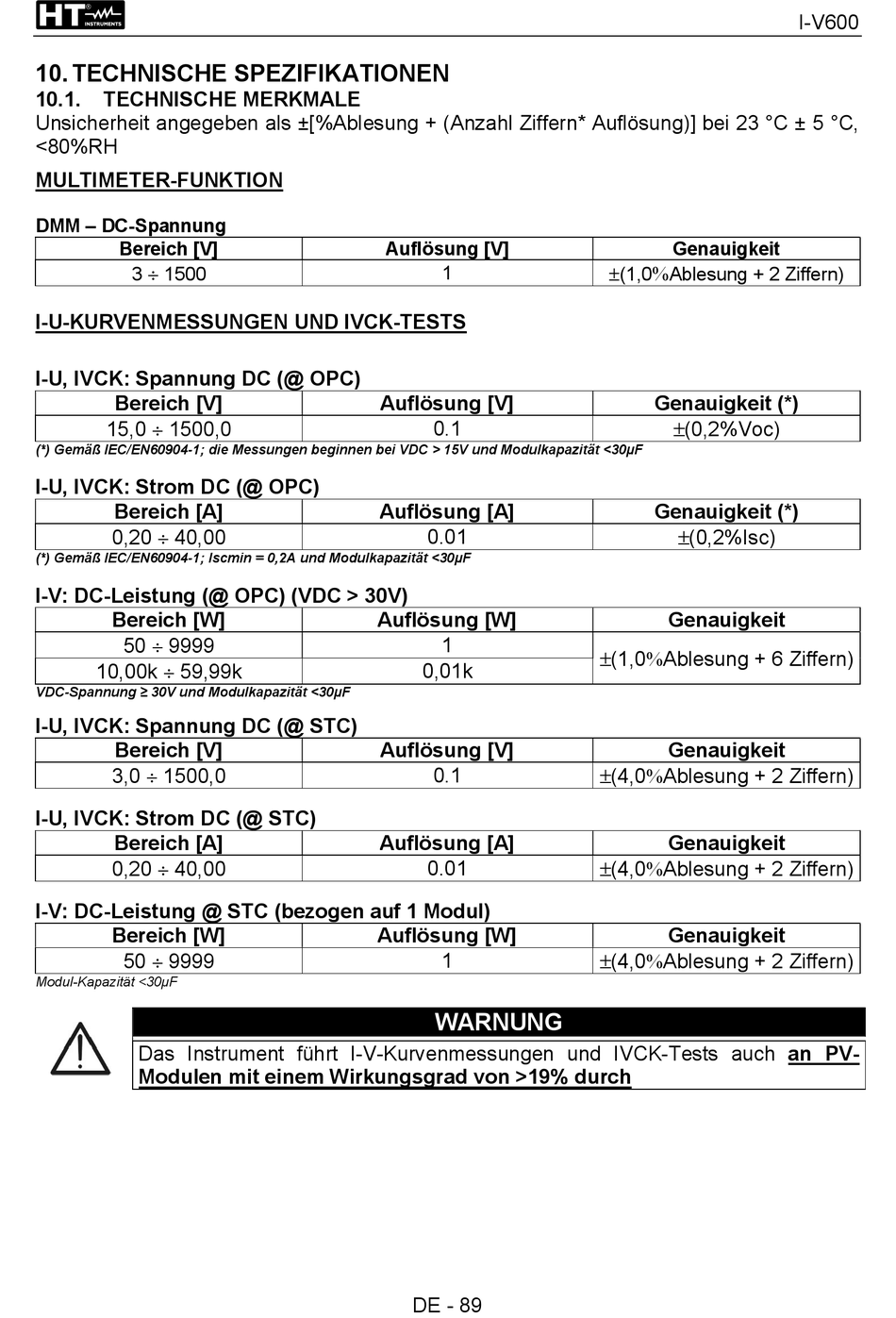

10. TECHNISCHE SPEZIFIKATIONEN

10.1.

TECHNISCHE MERKMALE

Unsicherheit angegeben als ±[%Ablesung + (Anzahl Ziffern* Auflösung)] bei 23 °C ± 5 °C,
<80%RH
MULTIMETER-FUNKTION
DMM – DC-Spannung
Bereich [V]

3 1500
I-U-KURVENMESSUNGEN UND IVCK-TESTS
I-U, IVCK: Spannung DC (@ OPC)
Bereich [V]
15,0  1500,0
(*) Gemäß IEC/EN60904-1; die Messungen beginnen bei VDC > 15V und Modulkapazität <30µF
I-U, IVCK: Strom DC (@ OPC)
Bereich [A]
0,20  40,00
(*) Gemäß IEC/EN60904-1; Iscmin = 0,2A und Modulkapazität <30µF
I-V: DC-Leistung (@ OPC) (VDC > 30V)
Bereich [W]
50  9999
10,00k  59,99k
VDC-Spannung ≥ 30V und Modulkapazität <30µF
I-U, IVCK: Spannung DC (@ STC)
Bereich [V]
3,0  1500,0
I-U, IVCK: Strom DC (@ STC)
Bereich [A]
0,20  40,00
I-V: DC-Leistung @ STC (bezogen auf 1 Modul)
Bereich [W]
50  9999
Modul-Kapazität <30µF
Das Instrument führt I-V-Kurvenmessungen und IVCK-Tests auch an PV-
Modulen mit einem Wirkungsgrad von >19% durch
Auflösung [V]
1
Auflösung [V]
0.1
Auflösung [A]
0.01
Auflösung [W]
1
0,01k
Auflösung [V]
0.1
Auflösung [A]
0.01
Auflösung [W]
1
WARNUNG
DE - 89
Genauigkeit

(1,0
Ablesung + 2 Ziffern)
Genauigkeit (*)
(0,2%Voc)
Genauigkeit (*)
(0,2%Isc)
Genauigkeit
(1,0Ablesung + 6 Ziffern)
Genauigkeit
(4,0Ablesung + 2 Ziffern)
Genauigkeit
(4,0Ablesung + 2 Ziffern)
Genauigkeit
(4,0Ablesung + 2 Ziffern)
I-V600
