7. Tippen Sie auf die Schaltfläche „PV-Modul", um das zu testende PV-Modul zu
wechseln. Das Instrument öffnet den DB-Bereich, in dem Sie ein neues Modul aus der
Liste des DB-Bereichs auswählen können (siehe § 6.3).
8. Ziehen Sie jedes der 5 verfügbaren Rädchen nach rechts oder links, um den
gewünschten Wert für die folgenden Parameter einzustellen:
 Num. Mod  Einstellung Modul-Anzahl des zu testenden Strings (max. 60)
 N. String. Paral.  Einstellung der Anzahl der parallel geschalteten Strings (max.
5). Die Einstellung „1" zeigt an, dass nur ein String vorhanden ist.
 Modus Temp.  Einstellung des Modultemperatur-Messmodus. Folgende
Optionen sind verfügbar: Auto (Temperatur wird vom Instrument anhand der Voc-
Messung berechnet – keine Sonde angeschlossen und empfohlene Option),
Mes. (Temperaturmessung über Sonde PT305, angeschlossen an Fernstation
SOLAR03)
 Tol. ± Voc [%]  Einstellung der prozentualen Toleranz bei der Voc-Messung im
Bereich: 1% ÷ 20% (typisch 5%)
 Tol. ± Isc [%]  Einstellung der prozentualen Toleranz bei der Isc-Messung im
Bereich: 1% ÷ 20% (typisch 10%)
9. Tippen Sie auf die Schaltfläche „Zurück_Avg", um die Durchschnittswerte der
Parameter Voc_avg und Isc_avg (Durchschnittswerte von Voc und Isc in den 10 zuvor
gespeicherten Messungen) auf Null zurückzusetzen, bevor Sie eine neue Messung
beginnen. Der folgende Bildschirm wird angezeigt:
Abb. 61: Zurücksetzen der durchschnittlichen Voc- und Isc-Werte im IVCK-Test
10. Tippen Sie auf die Schaltfläche
zum Verlassen, ohne fortzufahren.

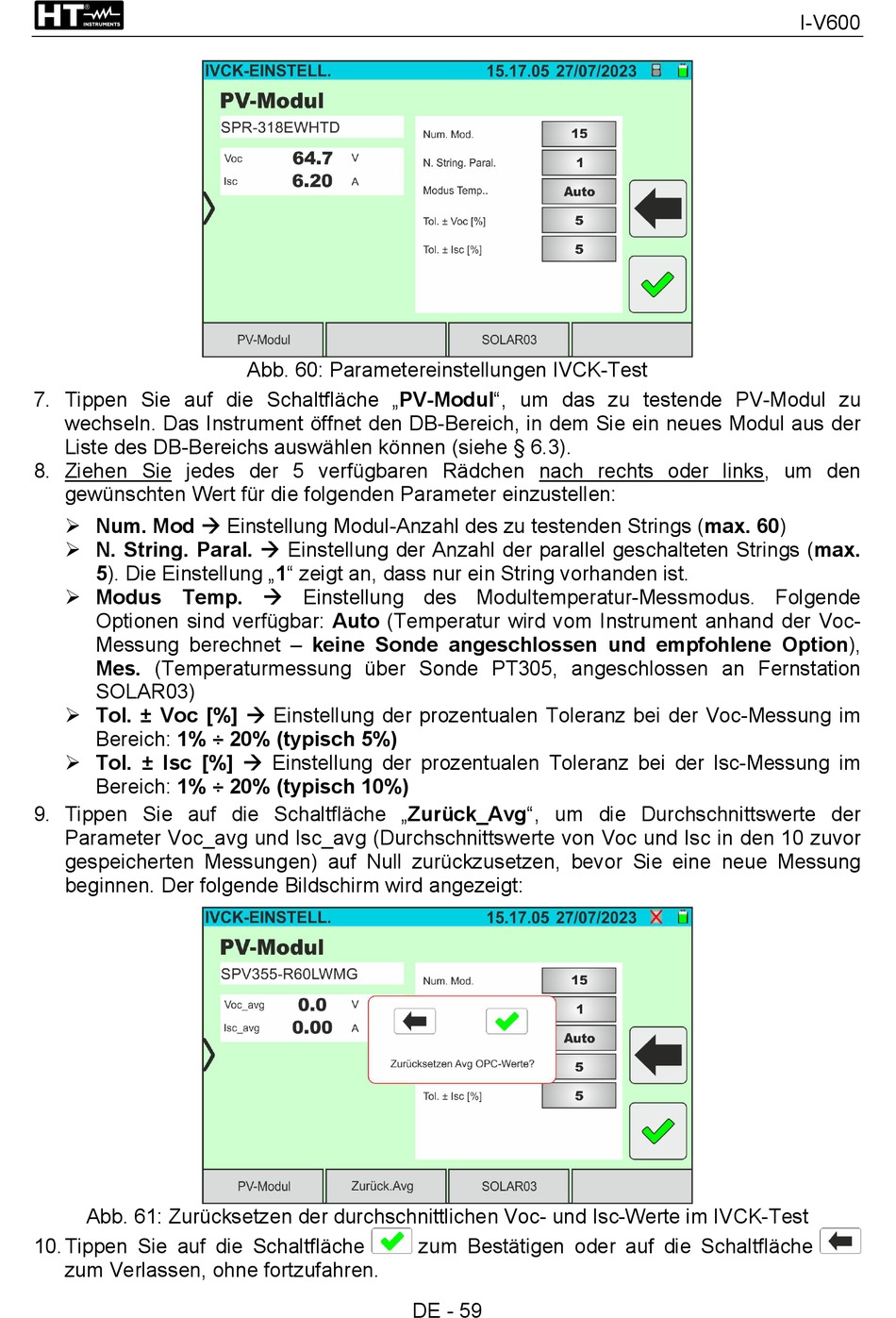

Abb. 60: Parametereinstellungen IVCK-Test
DE - 59
zum Bestätigen oder auf die Schaltfläche
