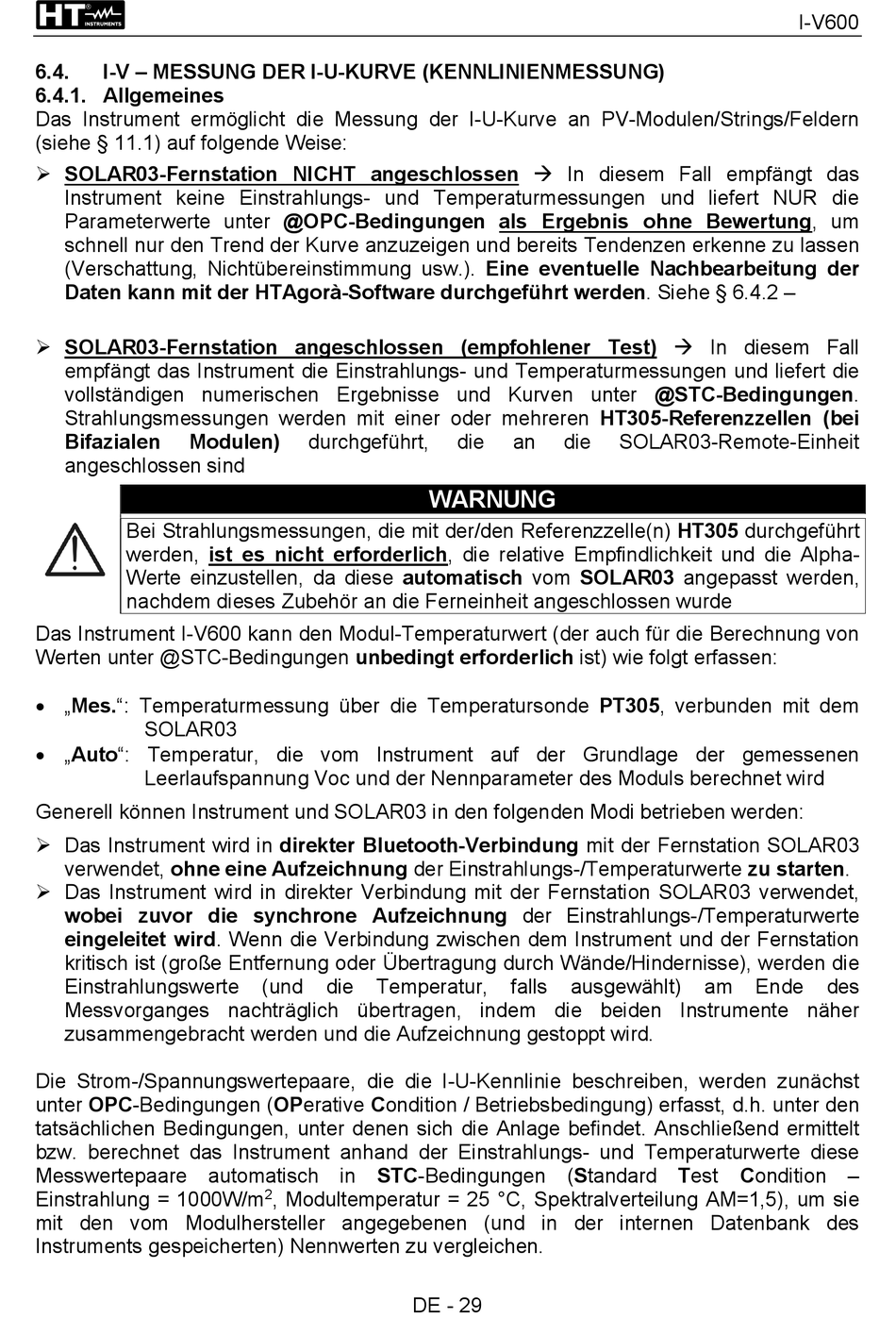

6.4. I-V – MESSUNG DER I-U-KURVE (KENNLINIENMESSUNG)

6.4.1. Allgemeines

Das Instrument ermöglicht die Messung der I-U-Kurve an PV-Modulen/Strings/Feldern
(siehe § 11.1) auf folgende Weise:
 SOLAR03-Fernstation NICHT angeschlossen  In diesem Fall empfängt das
Instrument keine Einstrahlungs- und Temperaturmessungen und liefert NUR die
Parameterwerte unter @OPC-Bedingungen als Ergebnis ohne Bewertung, um
schnell nur den Trend der Kurve anzuzeigen und bereits Tendenzen erkenne zu lassen
(Verschattung, Nichtübereinstimmung usw.). Eine eventuelle Nachbearbeitung der
Daten kann mit der HTAgorà-Software durchgeführt werden. Siehe § 6.4.2 –
 SOLAR03-Fernstation angeschlossen (empfohlener Test)  In diesem Fall
empfängt das Instrument die Einstrahlungs- und Temperaturmessungen und liefert die
vollständigen numerischen Ergebnisse und Kurven unter @STC-Bedingungen.
Strahlungsmessungen werden mit einer oder mehreren HT305-Referenzzellen (bei
Bifazialen Modulen)
angeschlossen sind
Bei Strahlungsmessungen, die mit der/den Referenzzelle(n) HT305 durchgeführt
werden, ist es nicht erforderlich, die relative Empfindlichkeit und die Alpha-
Werte einzustellen, da diese automatisch vom SOLAR03 angepasst werden,
nachdem dieses Zubehör an die Ferneinheit angeschlossen wurde
Das Instrument I-V600 kann den Modul-Temperaturwert (der auch für die Berechnung von
Werten unter @STC-Bedingungen unbedingt erforderlich ist) wie folgt erfassen:
 „Mes.": Temperaturmessung über die Temperatursonde PT305, verbunden mit dem
SOLAR03
 „Auto": Temperatur, die vom Instrument auf der Grundlage der gemessenen
Leerlaufspannung Voc und der Nennparameter des Moduls berechnet wird
Generell können Instrument und SOLAR03 in den folgenden Modi betrieben werden:
 Das Instrument wird in direkter Bluetooth-Verbindung mit der Fernstation SOLAR03
verwendet, ohne eine Aufzeichnung der Einstrahlungs-/Temperaturwerte zu starten.
 Das Instrument wird in direkter Verbindung mit der Fernstation SOLAR03 verwendet,
wobei zuvor die synchrone Aufzeichnung der Einstrahlungs-/Temperaturwerte
eingeleitet wird. Wenn die Verbindung zwischen dem Instrument und der Fernstation
kritisch ist (große Entfernung oder Übertragung durch Wände/Hindernisse), werden die
Einstrahlungswerte
Messvorganges nachträglich übertragen, indem die beiden Instrumente näher
zusammengebracht werden und die Aufzeichnung gestoppt wird.
Die Strom-/Spannungswertepaare, die die I-U-Kennlinie beschreiben, werden zunächst
unter OPC-Bedingungen (OPerative Condition / Betriebsbedingung) erfasst, d.h. unter den
tatsächlichen Bedingungen, unter denen sich die Anlage befindet. Anschließend ermittelt
bzw. berechnet das Instrument anhand der Einstrahlungs- und Temperaturwerte diese
Messwertepaare automatisch in STC-Bedingungen (Standard Test
Einstrahlung = 1000W/m
mit den vom Modulhersteller angegebenen (und in der internen Datenbank des
Instruments gespeicherten) Nennwerten zu vergleichen.
durchgeführt,
WARNUNG
(und die Temperatur,
2
, Modultemperatur = 25 °C, Spektralverteilung AM=1,5), um sie
DE - 29
die an die SOLAR03-Remote-Einheit
falls ausgewählt)
I-V600
am Ende des
Condition –
