HT Instruments I-V400 Kurzanleitung

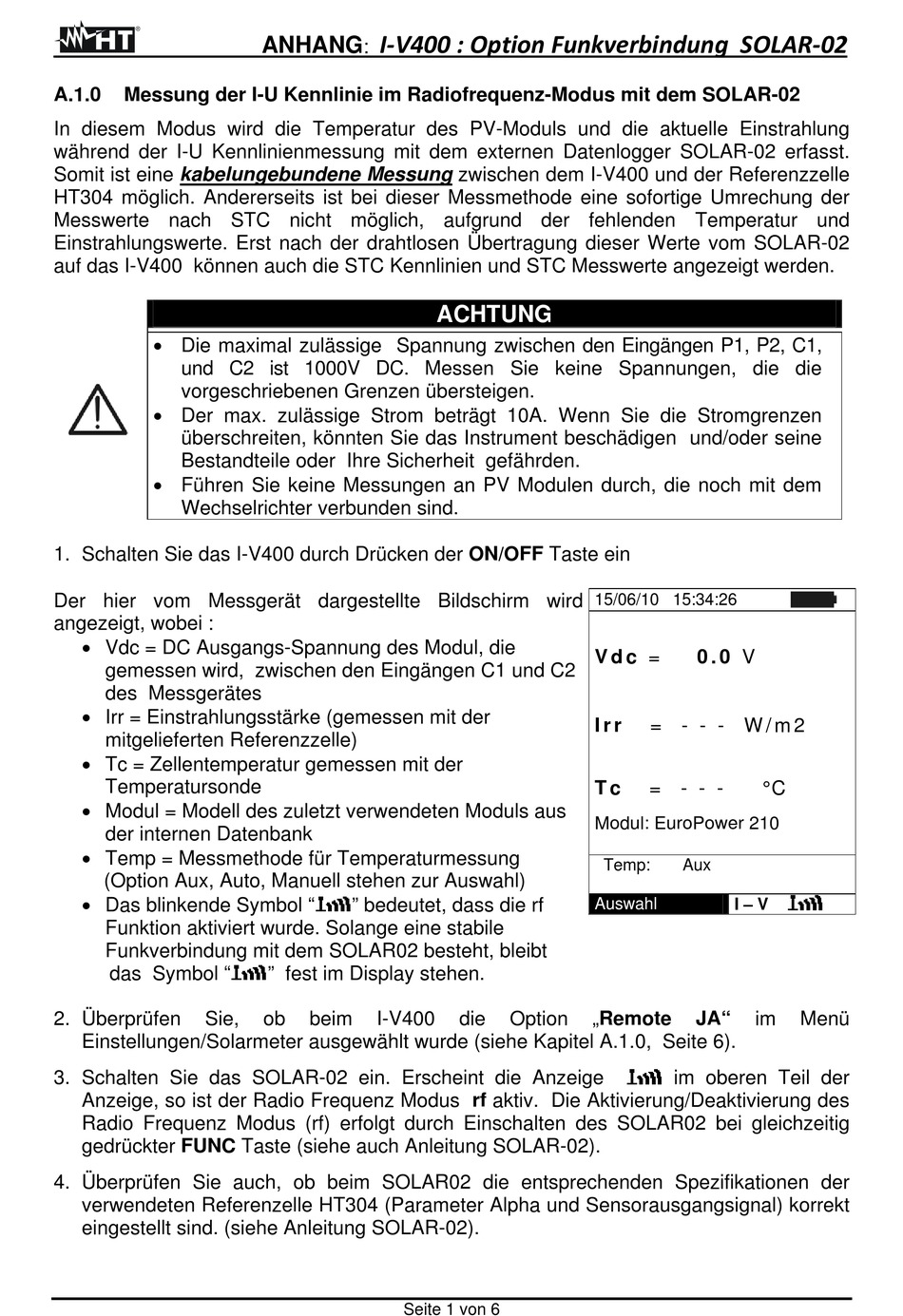

A.1.0 Messung der I-U Kennlinie im Radiofrequenz-Modus mit dem SOLAR-02
In diesem Modus wird die Temperatur des PV-Moduls und die aktuelle Einstrahlung
während der I-U Kennlinienmessung mit dem externen Datenlogger SOLAR-02 erfasst.
Somit ist eine kabelungebundene Messung zwischen dem I-V400 und der Referenzzelle
HT304 möglich. Andererseits ist bei dieser Messmethode eine sofortige Umrechung der
Messwerte nach STC nicht möglich, aufgrund der fehlenden Temperatur und
Einstrahlungswerte. Erst nach der drahtlosen Übertragung dieser Werte vom SOLAR-02
auf das I-V400 können auch die STC Kennlinien und STC Messwerte angezeigt werden.
 Die maximal zulässige Spannung zwischen den Eingängen P1, P2, C1,
und C2 ist 1000V DC. Messen Sie keine Spannungen, die die
vorgeschriebenen Grenzen übersteigen.
 Der max. zulässige Strom beträgt 10A. Wenn Sie die Stromgrenzen
überschreiten, könnten Sie das Instrument beschädigen und/oder seine
Bestandteile oder Ihre Sicherheit gefährden.
 Führen Sie keine Messungen an PV Modulen durch, die noch mit dem
Wechselrichter verbunden sind.
1. Schalten Sie das I-V400 durch Drücken der ON/OFF Taste ein
Der hier vom Messgerät dargestellte Bildschirm wird
angezeigt, wobei :
 Vdc = DC Ausgangs-Spannung des Modul, die
gemessen wird, zwischen den Eingängen C1 und C2
des Messgerätes
 Irr = Einstrahlungsstärke (gemessen mit der
mitgelieferten Referenzzelle)
 Tc = Zellentemperatur gemessen mit der
Temperatursonde
 Modul = Modell des zuletzt verwendeten Moduls aus
der internen Datenbank
 Temp = Messmethode für Temperaturmessung
(Option Aux, Auto, Manuell stehen zur Auswahl)
 Das blinkende Symbol "
Funktion aktiviert wurde. Solange eine stabile
Funkverbindung mit dem SOLAR02 besteht, bleibt
das Symbol "
2. Überprüfen Sie,
Einstellungen/Solarmeter ausgewählt wurde (siehe Kapitel A.1.0, Seite 6).
3. Schalten Sie das SOLAR-02 ein. Erscheint die Anzeige
Anzeige, so ist der Radio Frequenz Modus rf aktiv. Die Aktivierung/Deaktivierung des
Radio Frequenz Modus (rf) erfolgt durch Einschalten des SOLAR02 bei gleichzeitig
gedrückter FUNC Taste (siehe auch Anleitung SOLAR-02).
4. Überprüfen Sie auch, ob beim SOLAR02 die entsprechenden Spezifikationen der
verwendeten Referenzelle HT304 (Parameter Alpha und Sensorausgangsignal) korrekt
eingestellt sind. (siehe Anleitung SOLAR-02).
I‐V400 : Option Funkverbindung SOLAR‐02
ANHANG
:
" bedeutet, dass die rf
" fest im Display stehen.
ob beim I-V400
Seite 1 von 6
ACHTUNG
15/06/10 15:34:26
V d c =
I r r
T c
Modul: EuroPower 210
Temp:
Auswahl
die Option „Remote
0 . 0 V
= - - - W / m 2
= - - - ° C
Aux
I – V
JA" im Menü
im oberen Teil der
