HT Instruments I-V600 Bedienungsanleitung Seite 40

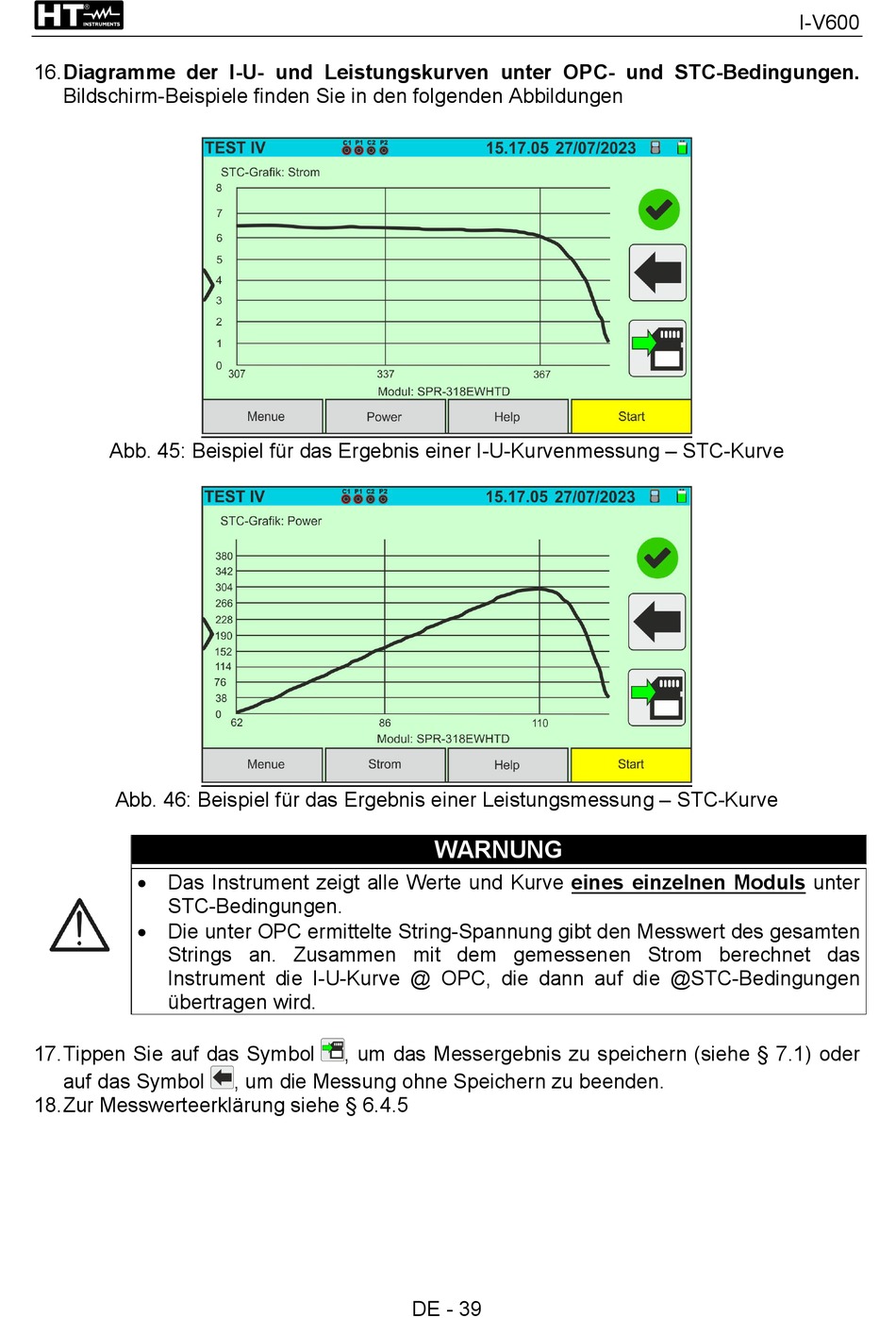

16. Diagramme der I-U- und Leistungskurven unter OPC- und STC-Bedingungen.
Bildschirm-Beispiele finden Sie in den folgenden Abbildungen
Abb. 45: Beispiel für das Ergebnis einer I-U-Kurvenmessung – STC-Kurve
Abb. 46: Beispiel für das Ergebnis einer Leistungsmessung – STC-Kurve
 Das Instrument zeigt alle Werte und Kurve eines einzelnen Moduls unter
STC-Bedingungen.
 Die unter OPC ermittelte String-Spannung gibt den Messwert des gesamten
Strings an. Zusammen mit dem gemessenen Strom berechnet das
Instrument die I-U-Kurve @ OPC, die dann auf die @STC-Bedingungen
übertragen wird.
17. Tippen Sie auf das Symbol
auf das Symbol
18. Zur Messwerteerklärung siehe § 6.4.5
, um das Messergebnis zu speichern (siehe § 7.1) oder
, um die Messung ohne Speichern zu beenden.
WARNUNG
DE - 39
I-V600
