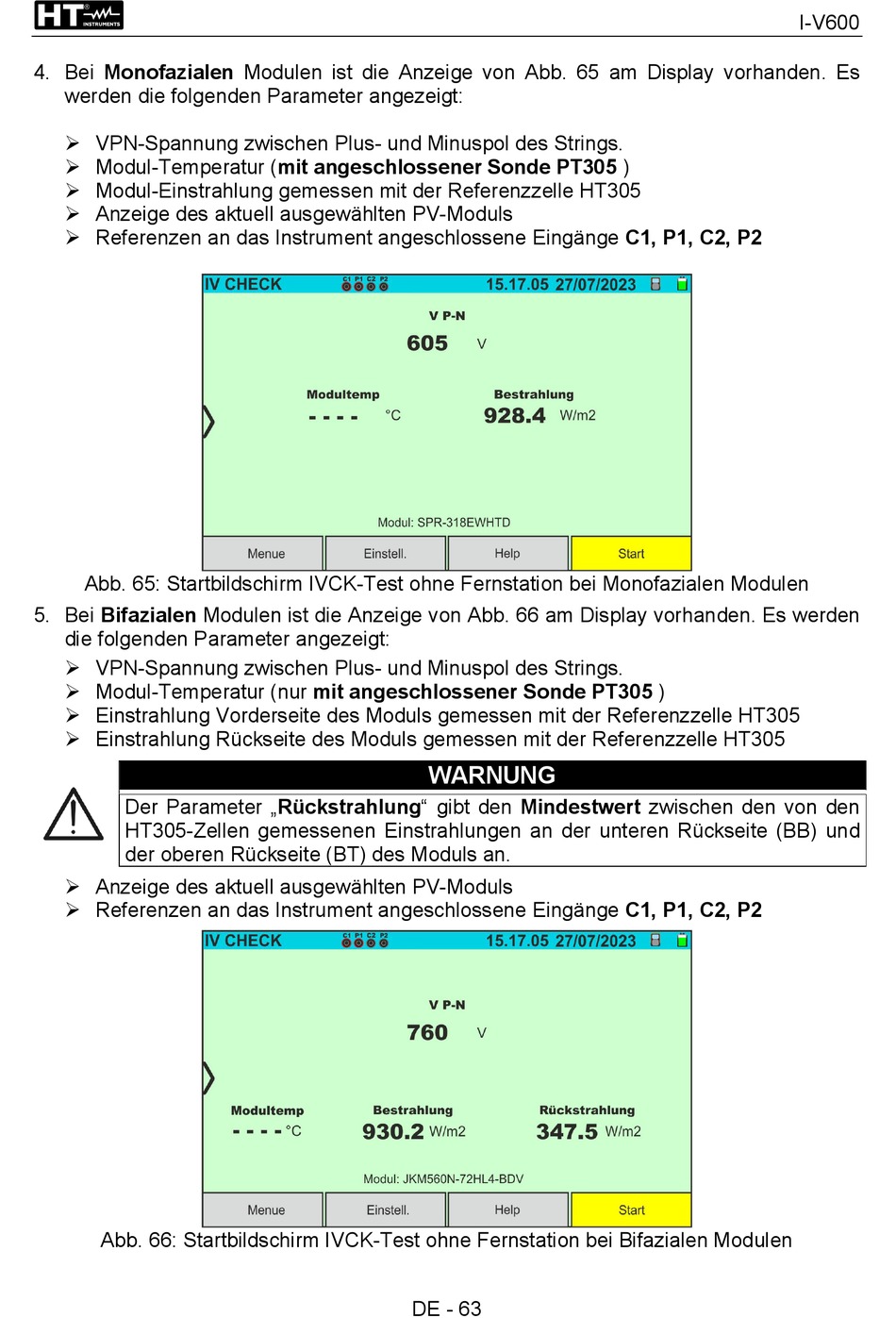

HT Instruments I-V600 Bedienungsanleitung Seite 64

4. Bei Monofazialen Modulen ist die Anzeige von Abb. 65 am Display vorhanden. Es
werden die folgenden Parameter angezeigt:
 VPN-Spannung zwischen Plus- und Minuspol des Strings.
 Modul-Temperatur (mit angeschlossener Sonde PT305 )
 Modul-Einstrahlung gemessen mit der Referenzzelle HT305
 Anzeige des aktuell ausgewählten PV-Moduls
 Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2
Abb. 65: Startbildschirm IVCK-Test ohne Fernstation bei Monofazialen Modulen
5. Bei Bifazialen Modulen ist die Anzeige von Abb. 66 am Display vorhanden. Es werden
die folgenden Parameter angezeigt:
 VPN-Spannung zwischen Plus- und Minuspol des Strings.
 Modul-Temperatur (nur mit angeschlossener Sonde PT305 )
 Einstrahlung Vorderseite des Moduls gemessen mit der Referenzzelle HT305
 Einstrahlung Rückseite des Moduls gemessen mit der Referenzzelle HT305
Der Parameter „Rückstrahlung" gibt den Mindestwert zwischen den von den
HT305-Zellen gemessenen Einstrahlungen an der unteren Rückseite (BB) und
der oberen Rückseite (BT) des Moduls an.
 Anzeige des aktuell ausgewählten PV-Moduls
 Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2
Abb. 66: Startbildschirm IVCK-Test ohne Fernstation bei Bifazialen Modulen
