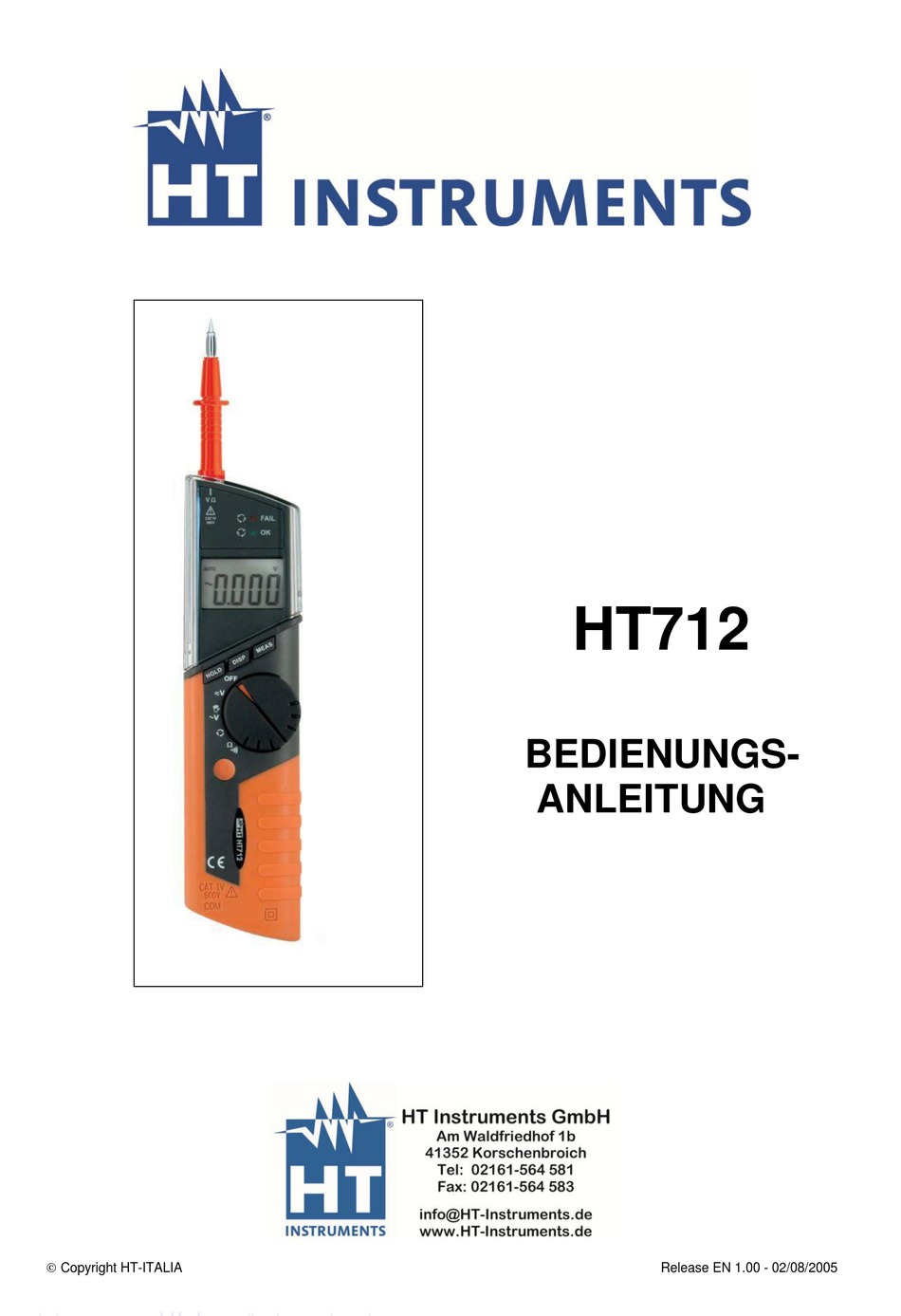

- Seite 1 HT712 BEDIENUNGS- ANLEITUNG Copyright HT-ITALIA Release EN 1.00 - 02/08/2005...
- Seite 2 Copyright HT-ITALIA Release EN 1.00 - 02/08/2005...
-
Seite 3: Inhaltsverzeichnis
HT712 Inhalt : SICHERHEITSHINWEISE....................... 2 1.1. Vorbereitung ........................3 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Überspannungskategorien-Definitionen ................4 ALLGEMEINE BESCHREIBUNG .................... 5 2.1. Echt effektivwert und Mittelwert-Definitionen ..............5 2.2. Effektivwert und Scheitelfaktor-Definitionen ..............5 VORBEREITUNGEN FÜR DEN GEBRAUCH ................. -
Seite 4: Sicherheitshinweise
HT712 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen Sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 5: Vorbereitung
HT712 1.1. VORBEREITUNG Dieses Gerät wurde für den Gebrauch in Umgebungen der Schutzklasse 2 entworfen. Es kann zum Messen von Spannungen in Installationen der Anwendungskategorie CAT IV - 600 V benutzt werden. Sie müssen die üblichen Sicherheitsbestimmungen einhalten, die Sie vor gefährlichen elektrischen Strömen schützen und das Gerät vor unsachgemäßem Gebrauch... -
Seite 6: Überspannungskategorien-Definitionen
HT712 1.4. ÜBERSPANNUNGSKATEGORIEN-DEFINITIONEN Die Norm EN 61010-1: Sicherheitsstandards für elektrische Messgeräte, Steuerungs- und Laboranwendung, Artikel 1: Allgemeine Erfordernisse definiert, was die Messkategorie gewöhnlich über die Überspannungskategorie aussagt Die Messkategorien sind wie folgt eingeteilt: Messkategorie für Messgeräte, Einspeiung Niederspannungsanlagen messen können. -
Seite 7: Allgemeine Beschreibung
HT712 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen ausführen: ● DC (V ) und AC (V ) Spannungsmessung TRMS ● Drehfeldrichtungsmessung ● Drehfeldrichtungsmessung mit nur einer Prüfspitze ● Frequenzmessung ● Frequenzmessung mit nur einer Messleitung ● Phasenübereinstimmung ● AC (V ) Spannungsmessung mit nur einer Messleitung ●... -
Seite 8: Vorbereitungen Für Den Gebrauch
HT712 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Instrument wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein). -
Seite 9: Anwendung

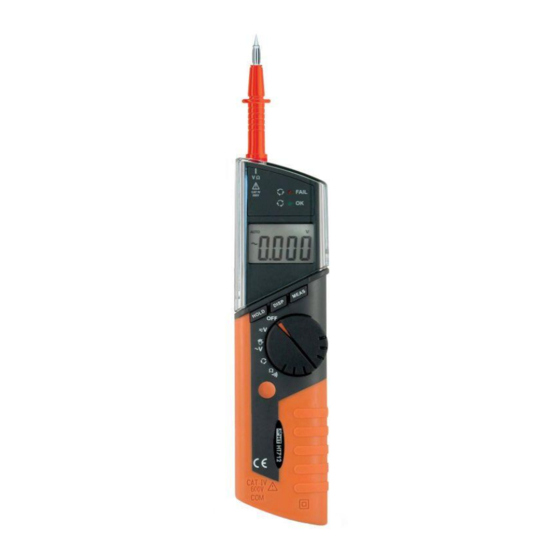

HT712 4. ANWENDUNG 4.1. BESCHREIBUNG DES MESSGERÄTES 4.1.1. Vorderansicht LEGENDE: 1. Prüfspitze (Zubehör) 2. V+/Ω Eingang 3. DISP Taste 4. HOLD Taste 5. Metallsensor 6. COM Eingang 7. Drehwahlschalter Fig. 1: Instrumenten Beschreibung 8. MEAS Taste 9. LCD Anzeige 4.2. -
Seite 10: Messfunktionen
HT712 4.4. MESSFUNKTIONEN 4.4.1. DC Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. 1. Stellen Drehschalter 2. Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω... -
Seite 11: Ac Spannungs- Und Frequenzmessung (2-Pol)
HT712 4.4.2. AC Spannungs- und Frequenzmessung (2-Pol) ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. 1. Stellen Drehschalter 2. Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω... -
Seite 12: Ac Spannungs- Und Frequenzmessung (1-Pol)
HT712 4.4.3. AC Spannungs- und Frequenzmessung (1-Pol) ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. 1. Stellen Drehschalter 2. Stecken Sie die rote Messspitze in den V+/Ω... -
Seite 13: Drehfeldrichtungsmessung Und Phasenübereinstimmung
HT712 4.4.4. Drehfeldrichtungsmessung und Phasenübereinstimmung ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. 1. Stellen Sie den Drehschalter auf 2. Halten Sie das Messgerät fest in der Hand und einen Finger oder Daumen auf den metallischen Sensor siehe (Fig. - Seite 14 HT712 5. Sobald die 1. Messung beendet ist (erfolgt automatisch) wird die grüne LED blinken und der Summer wird kurze Tone ausgeben. ( nun wird die Anzeige “PH” 6. Entfernen Sie die Messspitze von der Phase L1 verschwinden). Das Symbol "...
-
Seite 15: Widerstandsmessung Und Durchgangsprüfung
HT712 4.4.5. Widerstandsmessung und Durchgangsprüfung ACHTUNG Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. 1. Stellen Sie den Drehschalter auf 2. Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω... -
Seite 16: Wartung
HT712 5. WARTUNG 5.1. ALLGEMEINE INFORMATIONEN Dieses Messgerät ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Messgerät nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 17: Technische Spezifikationen
HT712 6. TECHNISCHE SPEZIFIKATIONEN 6.1. TECHNISCHE MERKMALE Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23C ± 5C bei relativer Luftfeuchtigkeit <70%. 6.1.1. DC Spannungsmessung Eingangs- Überspannungs- Bereich Auflösung Genauigkeit widerstand schutz 1.5 ... -
Seite 18: Elektrisch
HT712 6.1.9. Elektrisch Umsetzung TRMS echteffektiv Messrate Display 3 mal pro Sekunde 6.1.10. Sicherheitsstandards Das Instrument erfüllt: EN 61010-1 Isolierung: Klasse 2, doppelte Insolation Schadstoffstufe: Überspannungs- Kategorie: CAT IV 600 V Für Inhausbenutzung, max. Höhe: 2000m 6.1.11. Allgemeine Daten Mechanische Angaben... -
Seite 19: Service
HT712 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
