HT Instruments I-V600 Bedienungsanleitung Seite 39

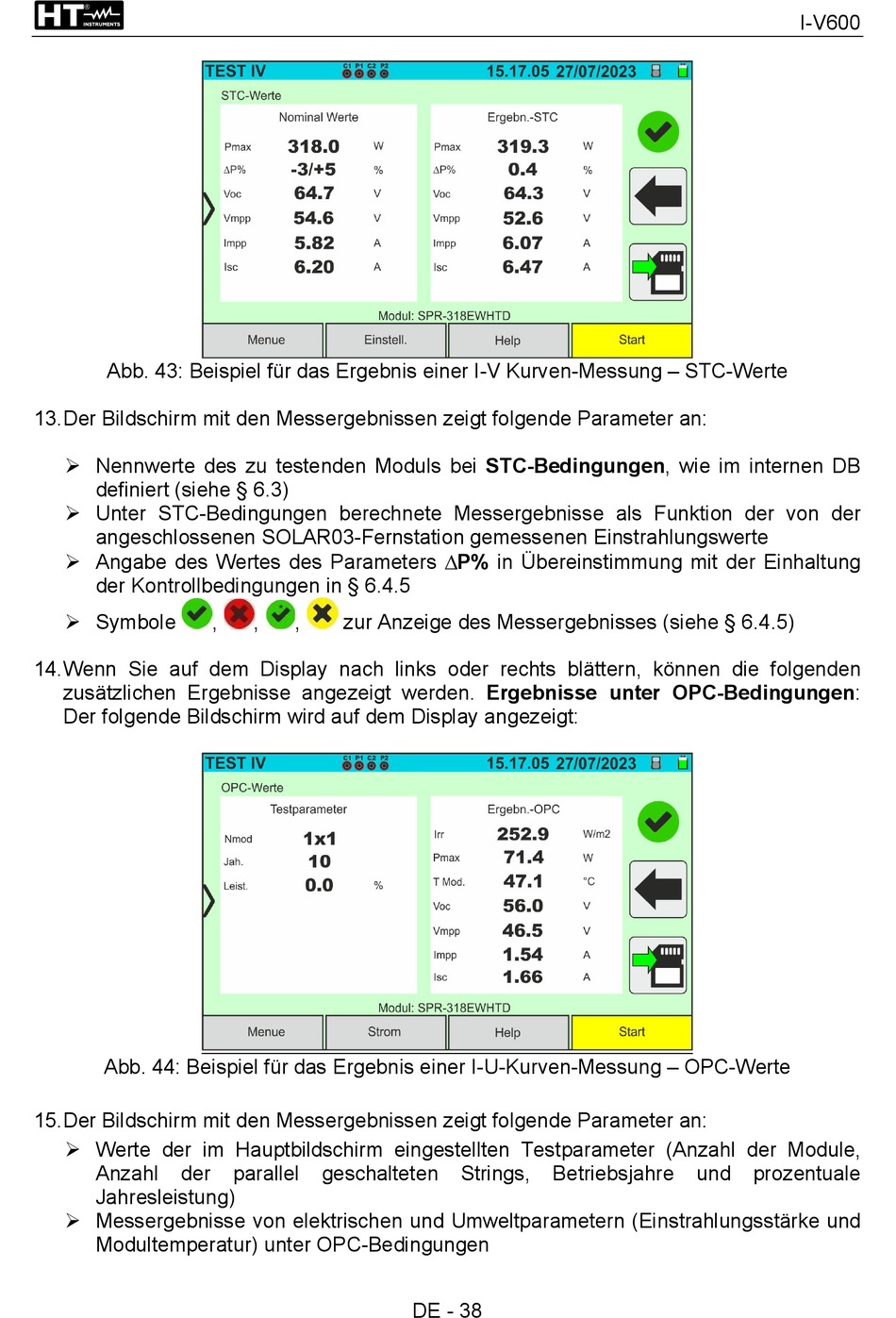

Abb. 43: Beispiel für das Ergebnis einer I-V Kurven-Messung – STC-Werte
13. Der Bildschirm mit den Messergebnissen zeigt folgende Parameter an:
 Nennwerte des zu testenden Moduls bei STC-Bedingungen, wie im internen DB
definiert (siehe § 6.3)
 Unter STC-Bedingungen berechnete Messergebnisse als Funktion der von der
angeschlossenen SOLAR03-Fernstation gemessenen Einstrahlungswerte
 Angabe des Wertes des Parameters P% in Übereinstimmung mit der Einhaltung
der Kontrollbedingungen in § 6.4.5
 Symbole
14. Wenn Sie auf dem Display nach links oder rechts blättern, können die folgenden
zusätzlichen Ergebnisse angezeigt werden. Ergebnisse unter OPC-Bedingungen:
Der folgende Bildschirm wird auf dem Display angezeigt:
Abb. 44: Beispiel für das Ergebnis einer I-U-Kurven-Messung – OPC-Werte
15. Der Bildschirm mit den Messergebnissen zeigt folgende Parameter an:
 Werte der im Hauptbildschirm eingestellten Testparameter (Anzahl der Module,
Anzahl der
Jahresleistung)
 Messergebnisse von elektrischen und Umweltparametern (Einstrahlungsstärke und
Modultemperatur) unter OPC-Bedingungen
, , , zur Anzeige des Messergebnisses (siehe § 6.4.5)
parallel geschalteten Strings, Betriebsjahre
DE - 38
I-V600
und prozentuale
