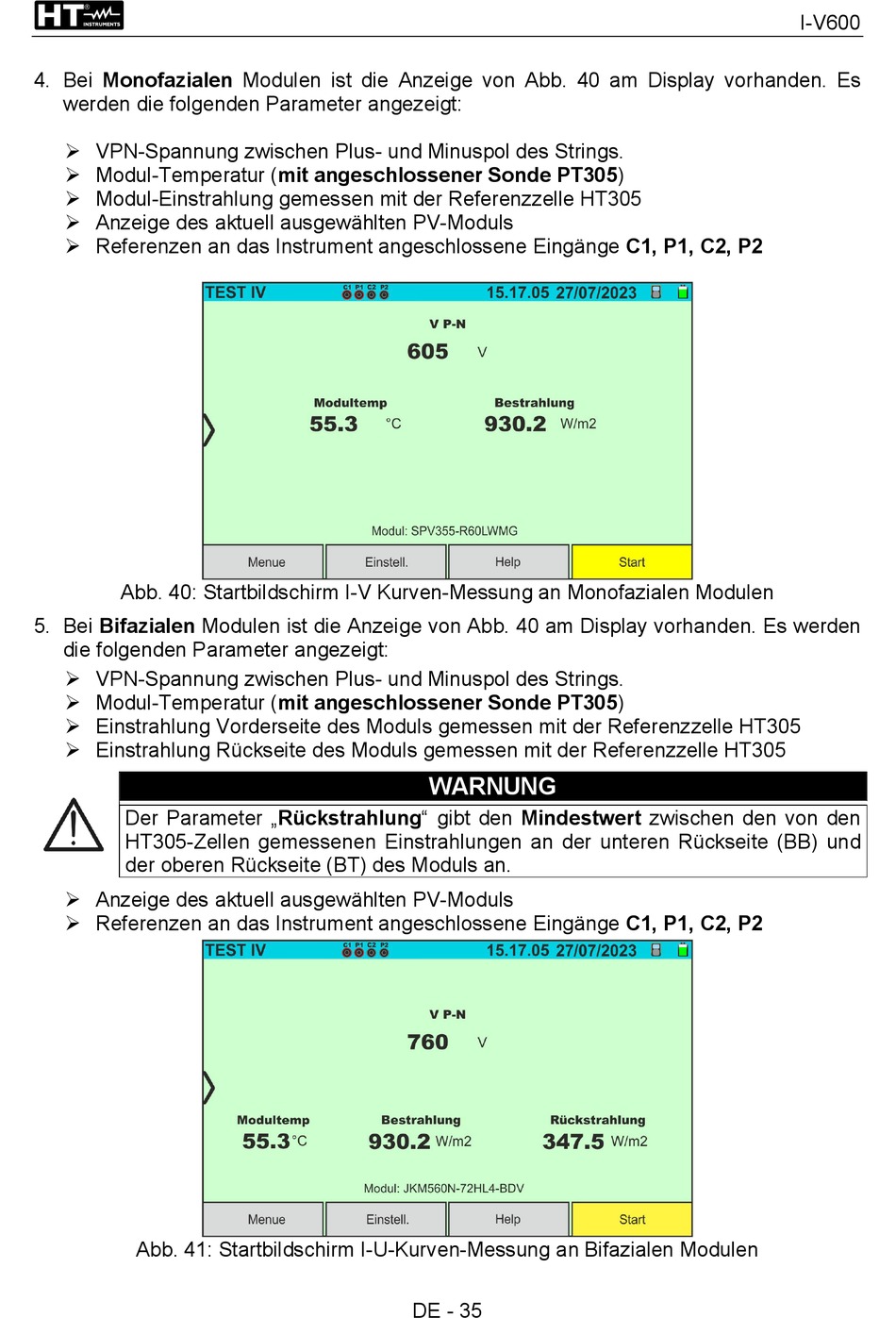

4. Bei Monofazialen Modulen ist die Anzeige von Abb. 40 am Display vorhanden. Es
werden die folgenden Parameter angezeigt:
 VPN-Spannung zwischen Plus- und Minuspol des Strings.
 Modul-Temperatur (mit angeschlossener Sonde PT305)
 Modul-Einstrahlung gemessen mit der Referenzzelle HT305
 Anzeige des aktuell ausgewählten PV-Moduls
 Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2
Abb. 40: Startbildschirm I-V Kurven-Messung an Monofazialen Modulen
5. Bei Bifazialen Modulen ist die Anzeige von Abb. 40 am Display vorhanden. Es werden
die folgenden Parameter angezeigt:
 VPN-Spannung zwischen Plus- und Minuspol des Strings.
 Modul-Temperatur (mit angeschlossener Sonde PT305)
 Einstrahlung Vorderseite des Moduls gemessen mit der Referenzzelle HT305
 Einstrahlung Rückseite des Moduls gemessen mit der Referenzzelle HT305
Der Parameter „Rückstrahlung" gibt den Mindestwert zwischen den von den
HT305-Zellen gemessenen Einstrahlungen an der unteren Rückseite (BB) und
der oberen Rückseite (BT) des Moduls an.
 Anzeige des aktuell ausgewählten PV-Moduls
 Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2
Abb. 41: Startbildschirm I-U-Kurven-Messung an Bifazialen Modulen
