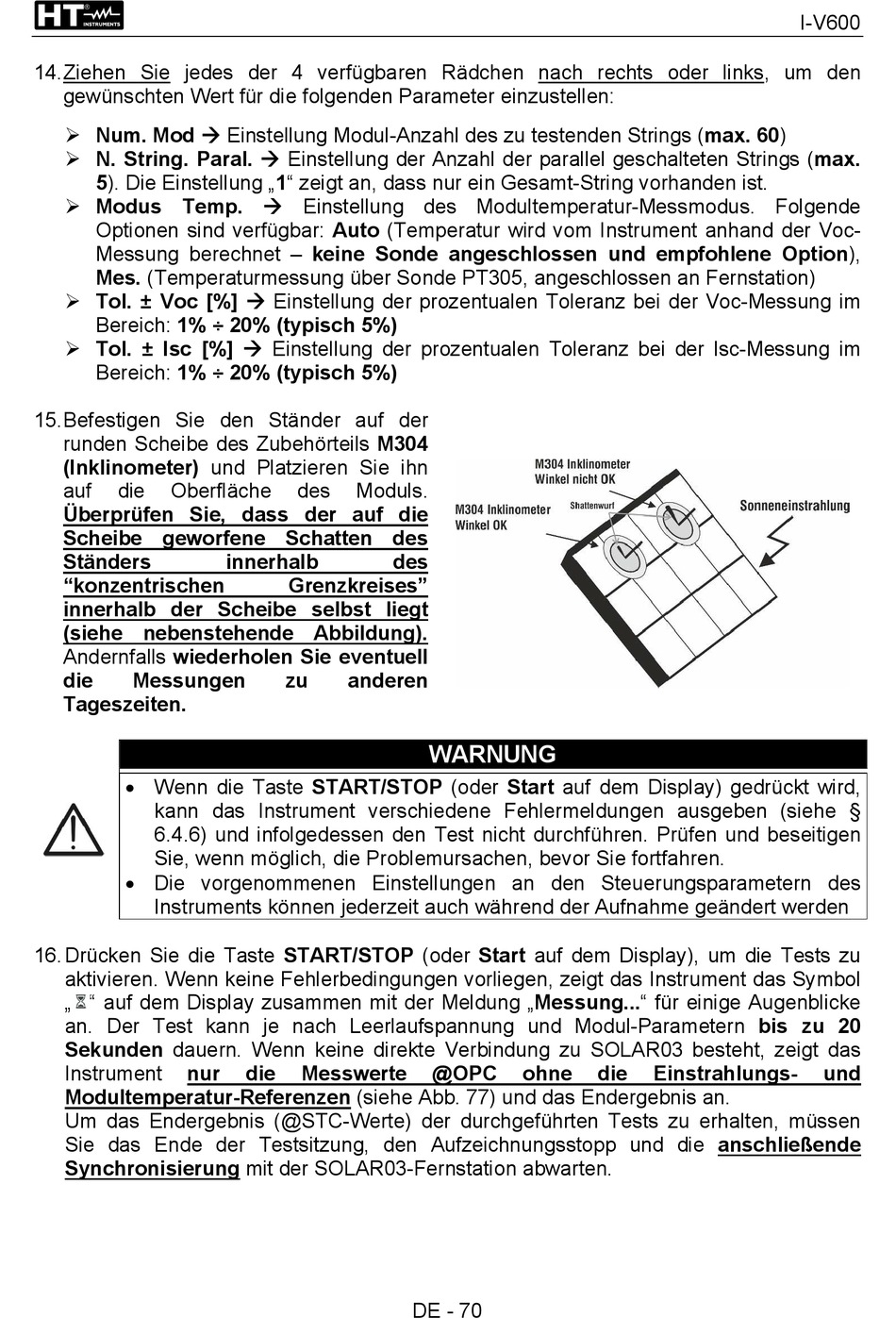

14. Ziehen Sie jedes der 4 verfügbaren Rädchen nach rechts oder links, um den
gewünschten Wert für die folgenden Parameter einzustellen:
 Num. Mod  Einstellung Modul-Anzahl des zu testenden Strings (max. 60)
 N. String. Paral.  Einstellung der Anzahl der parallel geschalteten Strings (max.
5). Die Einstellung „1" zeigt an, dass nur ein Gesamt-String vorhanden ist.
 Modus Temp.  Einstellung des Modultemperatur-Messmodus. Folgende
Optionen sind verfügbar: Auto (Temperatur wird vom Instrument anhand der Voc-
Messung berechnet – keine Sonde angeschlossen und empfohlene Option),
Mes. (Temperaturmessung über Sonde PT305, angeschlossen an Fernstation)
 Tol. ± Voc [%]  Einstellung der prozentualen Toleranz bei der Voc-Messung im
Bereich: 1% ÷ 20% (typisch 5%)
 Tol. ± Isc [%]  Einstellung der prozentualen Toleranz bei der Isc-Messung im
Bereich: 1% ÷ 20% (typisch 5%)
15. Befestigen Sie den Ständer auf der
runden Scheibe des Zubehörteils M304
(Inklinometer) und Platzieren Sie ihn
auf die Oberfläche
Überprüfen Sie, dass der auf die
Scheibe geworfene Schatten des
Ständers
"konzentrischen
innerhalb der Scheibe selbst liegt
(siehe nebenstehende Abbildung).
Andernfalls wiederholen Sie eventuell
die Messungen
Tageszeiten.
 Wenn die Taste START/STOP (oder Start auf dem Display) gedrückt wird,
kann das Instrument verschiedene Fehlermeldungen ausgeben (siehe §
6.4.6) und infolgedessen den Test nicht durchführen. Prüfen und beseitigen
Sie, wenn möglich, die Problemursachen, bevor Sie fortfahren.
 Die vorgenommenen Einstellungen an den Steuerungsparametern des
Instruments können jederzeit auch während der Aufnahme geändert werden
16. Drücken Sie die Taste START/STOP (oder Start auf dem Display), um die Tests zu
aktivieren. Wenn keine Fehlerbedingungen vorliegen, zeigt das Instrument das Symbol
„ " auf dem Display zusammen mit der Meldung „Messung..." für einige Augenblicke
an. Der Test kann je nach Leerlaufspannung und Modul-Parametern bis zu 20
Sekunden dauern. Wenn keine direkte Verbindung zu SOLAR03 besteht, zeigt das
Instrument nur
Modultemperatur-Referenzen (siehe Abb. 77) und das Endergebnis an.
Um das Endergebnis (@STC-Werte) der durchgeführten Tests zu erhalten, müssen
Sie das Ende der Testsitzung, den Aufzeichnungsstopp und die anschließende
Synchronisierung mit der SOLAR03-Fernstation abwarten.
des Moduls.
innerhalb des
Grenzkreises"
zu anderen
die Messwerte
WARNUNG
@OPC ohne
DE - 70
die Einstrahlungs-
I-V600
und
