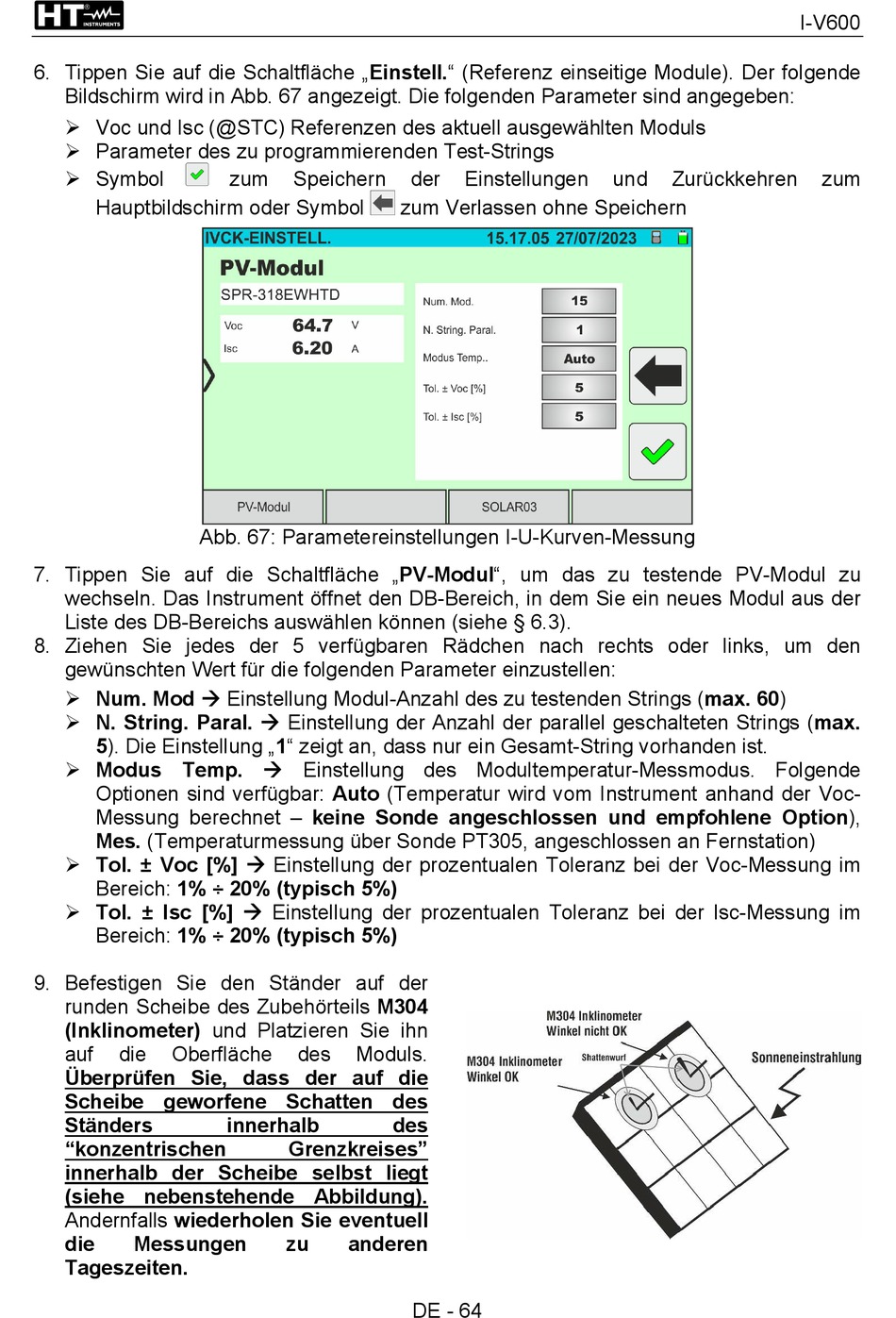

6. Tippen Sie auf die Schaltfläche „Einstell." (Referenz einseitige Module). Der folgende
Bildschirm wird in Abb. 67 angezeigt. Die folgenden Parameter sind angegeben:
 Voc und Isc (@STC) Referenzen des aktuell ausgewählten Moduls
 Parameter des zu programmierenden Test-Strings
 Symbol
Hauptbildschirm oder Symbol
Abb. 67: Parametereinstellungen I-U-Kurven-Messung
7. Tippen Sie auf die Schaltfläche „PV-Modul", um das zu testende PV-Modul zu
wechseln. Das Instrument öffnet den DB-Bereich, in dem Sie ein neues Modul aus der
Liste des DB-Bereichs auswählen können (siehe § 6.3).
8. Ziehen Sie jedes der 5 verfügbaren Rädchen nach rechts oder links, um den
gewünschten Wert für die folgenden Parameter einzustellen:
 Num. Mod  Einstellung Modul-Anzahl des zu testenden Strings (max. 60)
 N. String. Paral.  Einstellung der Anzahl der parallel geschalteten Strings (max.
5). Die Einstellung „1" zeigt an, dass nur ein Gesamt-String vorhanden ist.
 Modus Temp.  Einstellung des Modultemperatur-Messmodus. Folgende
Optionen sind verfügbar: Auto (Temperatur wird vom Instrument anhand der Voc-
Messung berechnet – keine Sonde angeschlossen und empfohlene Option),
Mes. (Temperaturmessung über Sonde PT305, angeschlossen an Fernstation)
 Tol. ± Voc [%]  Einstellung der prozentualen Toleranz bei der Voc-Messung im
Bereich: 1% ÷ 20% (typisch 5%)
 Tol. ± Isc [%]  Einstellung der prozentualen Toleranz bei der Isc-Messung im
Bereich: 1% ÷ 20% (typisch 5%)
9. Befestigen Sie den Ständer auf der
runden Scheibe des Zubehörteils M304
(Inklinometer) und Platzieren Sie ihn
auf die Oberfläche
Überprüfen Sie, dass der auf die
Scheibe geworfene Schatten des
Ständers
"konzentrischen
innerhalb der Scheibe selbst liegt
(siehe nebenstehende Abbildung).
Andernfalls wiederholen Sie eventuell
die Messungen
Tageszeiten.
zum Speichern
des Moduls.
innerhalb des
Grenzkreises"
zu anderen
der Einstellungen
zum Verlassen ohne Speichern
DE - 64
und Zurückkehren
I-V600
