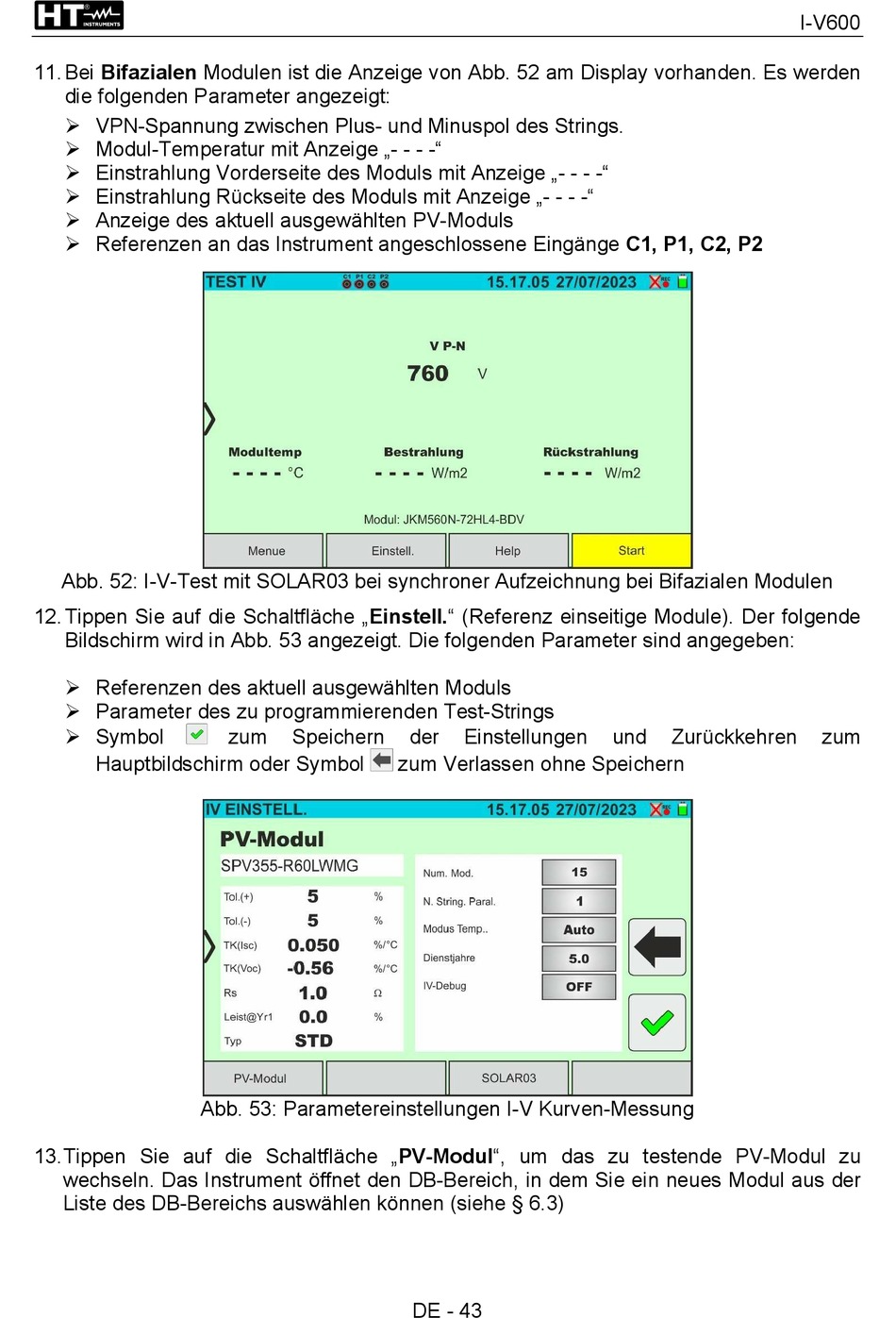

11. Bei Bifazialen Modulen ist die Anzeige von Abb. 52 am Display vorhanden. Es werden
die folgenden Parameter angezeigt:
VPN-Spannung zwischen Plus- und Minuspol des Strings.
Modul-Temperatur mit Anzeige „- - - -"
Einstrahlung Vorderseite des Moduls mit Anzeige „- - - -"
Einstrahlung Rückseite des Moduls mit Anzeige „- - - -"
Anzeige des aktuell ausgewählten PV-Moduls
Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2
Abb. 52: I-V-Test mit SOLAR03 bei synchroner Aufzeichnung bei Bifazialen Modulen
12. Tippen Sie auf die Schaltfläche „Einstell." (Referenz einseitige Module). Der folgende
Bildschirm wird in Abb. 53 angezeigt. Die folgenden Parameter sind angegeben:
Referenzen des aktuell ausgewählten Moduls
Parameter des zu programmierenden Test-Strings
Symbol
Hauptbildschirm oder Symbol
Abb. 53: Parametereinstellungen I-V Kurven-Messung
13. Tippen Sie auf die Schaltfläche „PV-Modul", um das zu testende PV-Modul zu
wechseln. Das Instrument öffnet den DB-Bereich, in dem Sie ein neues Modul aus der
Liste des DB-Bereichs auswählen können (siehe § 6.3)
zum
Speichern
zum Verlassen ohne Speichern
der
Einstellungen
DE - 43
und
Zurückkehren
I-V600
zum
