6.4.3. I-U-Kurven-Messung mit SOLAR03 nicht im Aufzeichnungsmodus

 Die maximale Spannung zwischen den Eingängen P1, C1, P2 und C2
beträgt 1500VDC. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
 Führen Sie keine Tests an PV-Modulen oder Strings durch, die noch an dem
DC/AC-Wechselrichter angeschlossen sind.
 Der maximal zulässige Strom des Instruments beträgt 40A DC.
 Die Richtlinie IEC/EN62446-1 erfordert die Durchführung von Messungen
String nach String. Obwohl das Instrument für die Bewältigung des
Einschaltstroms für einzelne oder parallele Strings konzipiert ist, wird
empfohlen, gemäß den Anforderungen der Norm jeweils nur einen String
zu testen.
1. Schalten Sie das Instrument durch Drücken der Taste ON/OFF ein.
2. Schalten Sie die Fernstation SOLAR03 ein, weisen Sie sie zu und verbinden Sie sie mit
dem Instrument, wie in § 6.2 beschrieben. Beachten Sie das Symbol „ " oben rechts
auf dem Display.
3. Verbinden Sie das Instrument und die Fernstation SOLAR03 mit dem zu testenden
Modul/String wie in Abb. 39 gezeigt. Insbesondere:
 Verbinden Sie den vom Modul/String ausgehenden Minuspol mit den Anschlüssen
P2, C2 und den vom Modul/String ausgehenden Pluspol mit den Anschlüssen P1,
C1.
 Bei Monofazialen Modulen  platzieren Sie die Referenzzelle HT305 auf der
Frontfläche des Moduls (F) und verbinden sie diese mit Eingang "INP1" und
eventuell die Temperaturprobe PT305 mit Eingang "INP4" der Fernstation.
 Bei Bifazialen Modulen  platzieren Sie die 3 Referenzzellen HT305 auf der
vorderen Ebene des Moduls (F), auf dem oberen hinteren Teil (BT=BackTop) und
auf dem unteren hinteren Teil (BB=BackBottom) des Moduls. Verbinden sie die
vordere Bezugszelle (F) am Eingang "INP1", die Bezugszelle BT am Eingang
"INP2", die Bezugszelle BB am Eingang "INP3" und eventuell die Temperaturprobe
PT305 am Eingang "INP4" der Fernstation.
Gemäß IEC/EN60904-1-2 berechnet das Instrument den Wert der äquivalenten
frontalen Einstrahlungsstärke (Irreq), der der Einstrahlungsstärke nur auf der
Frontseite entspricht, die die gleichen Auswirkungen hat wie die auf beiden Seiten
gemessene Einstrahlungsstärke, wobei der Bifazialitäts-Koeffizient () des
Moduls gemäß der folgenden Beziehung berücksichtigt wird:

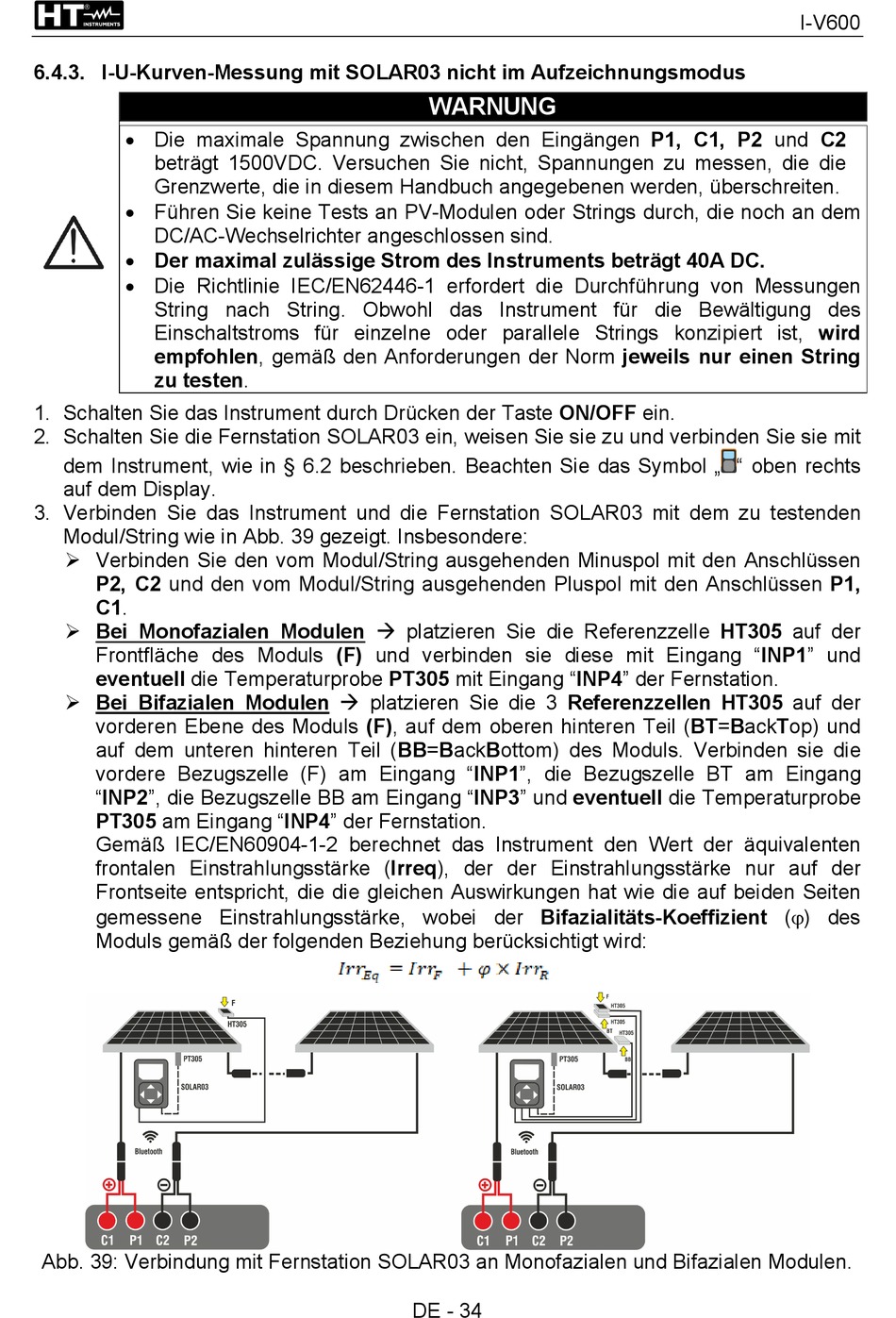

Abb. 39: Verbindung mit Fernstation SOLAR03 an Monofazialen und Bifazialen Modulen.
