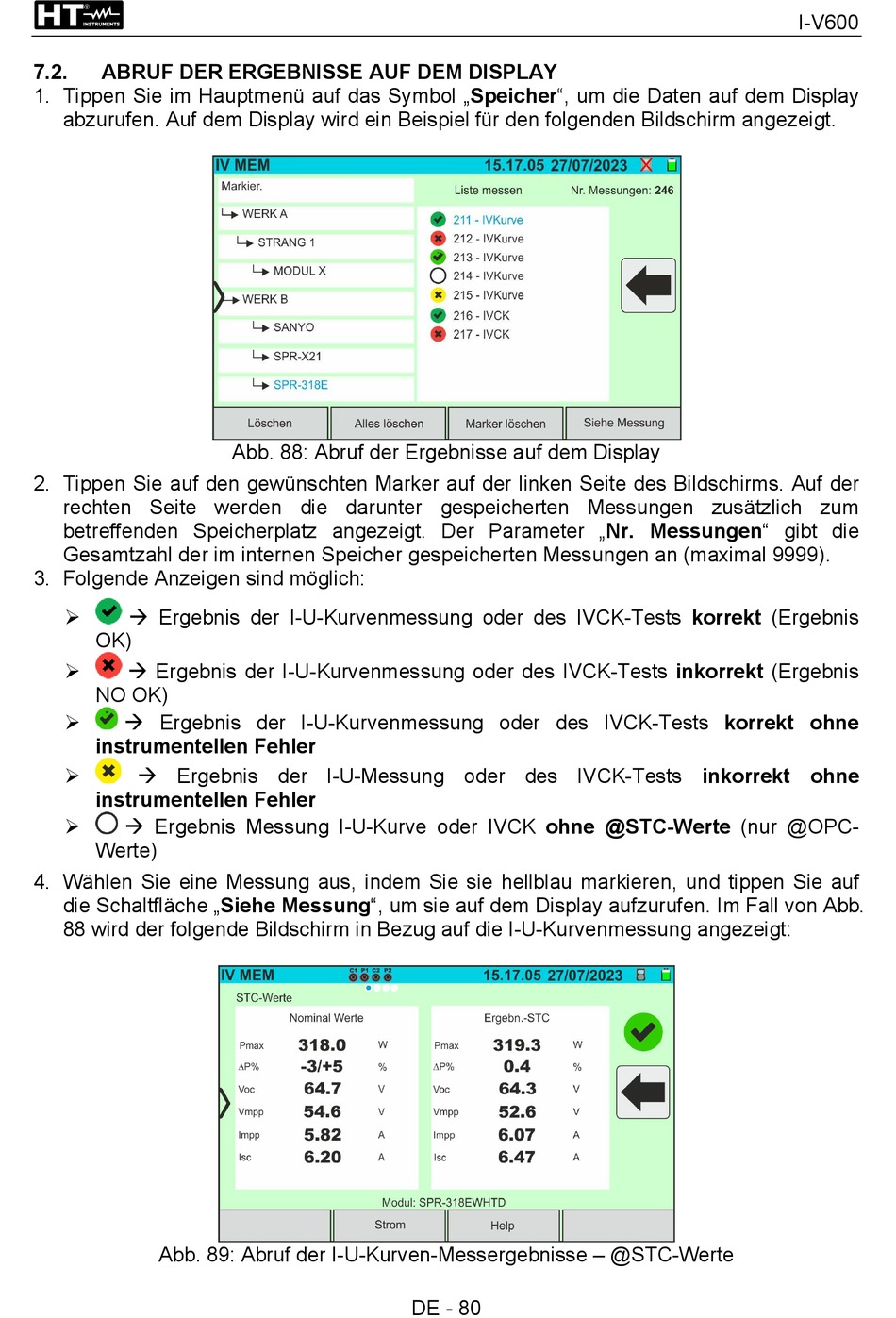

7.2.

ABRUF DER ERGEBNISSE AUF DEM DISPLAY

1. Tippen Sie im Hauptmenü auf das Symbol „Speicher", um die Daten auf dem Display
abzurufen. Auf dem Display wird ein Beispiel für den folgenden Bildschirm angezeigt.
2. Tippen Sie auf den gewünschten Marker auf der linken Seite des Bildschirms. Auf der
rechten Seite werden die darunter gespeicherten Messungen zusätzlich zum
betreffenden Speicherplatz angezeigt. Der Parameter „Nr. Messungen" gibt die
Gesamtzahl der im internen Speicher gespeicherten Messungen an (maximal 9999).
3. Folgende Anzeigen sind möglich:
  Ergebnis der I-U-Kurvenmessung oder des IVCK-Tests korrekt (Ergebnis
OK)
  Ergebnis der I-U-Kurvenmessung oder des IVCK-Tests inkorrekt (Ergebnis
NO OK)
  Ergebnis der I-U-Kurvenmessung oder des IVCK-Tests korrekt ohne
instrumentellen Fehler
  Ergebnis der I-U-Messung oder des IVCK-Tests inkorrekt ohne
instrumentellen Fehler
 Ergebnis Messung I-U-Kurve oder IVCK ohne @STC-Werte (nur @OPC-

Werte)
4. Wählen Sie eine Messung aus, indem Sie sie hellblau markieren, und tippen Sie auf
die Schaltfläche „Siehe Messung", um sie auf dem Display aufzurufen. Im Fall von Abb.
88 wird der folgende Bildschirm in Bezug auf die I-U-Kurvenmessung angezeigt:
Abb. 89: Abruf der I-U-Kurven-Messergebnisse – @STC-Werte
Abb. 88: Abruf der Ergebnisse auf dem Display
DE - 80
I-V600
