Verwandte Anleitungen für HT Instruments VEGA78
Inhaltszusammenfassung für HT Instruments VEGA78

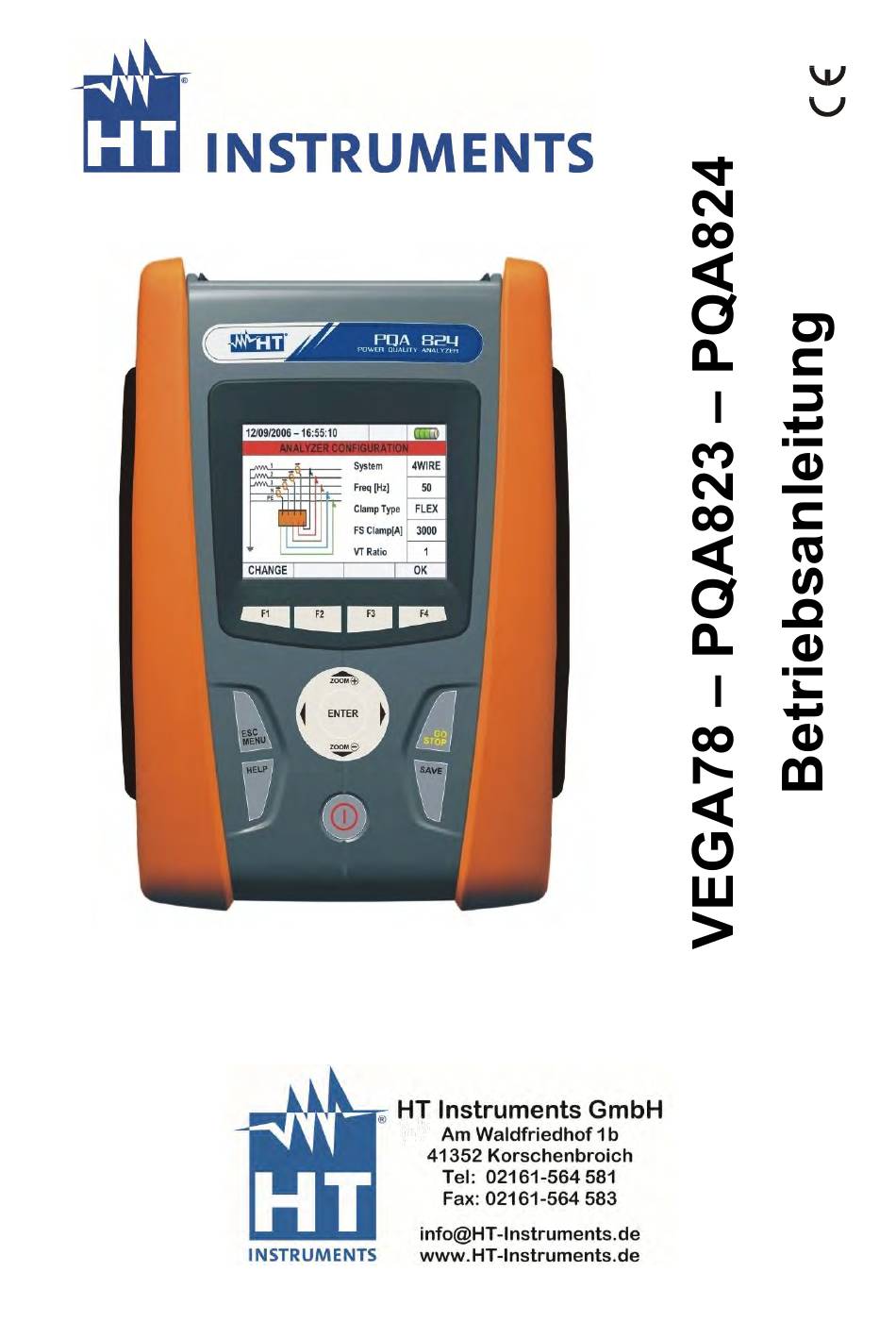

- Seite 1 12092011V9...
- Seite 2 VEGA78 / PQA823 / PQA824 Copyright HT ITALIA 2007 17092011, mit Vega78...
- Seite 3 VEGA78 / PQA823 / PQA824 Inhalt: VORSICHTSMASSNAHMEN UND SICHERHEIT ............7 1.1. Allgemeines ........................7 1.2. Vor dem ersten Einsatz ....................8 1.3. Im Gebrauch ........................9 1.4. Nach Gebrauch ......................9 ALLGEMEINE BESCHREIBUNG ................10 2.1. Einleitung ........................10 2.2.
- Seite 4 VEGA 78 /PQA823 / PQA824 5.2.4. Bildschirmdarstellungen von Vektordiagrammen ( nicht bei VEGA 78) ..... 45 5.3. AnalysE-Einstellungen (Analyzer Settings) ..............50 5.3.1. Bildschirmdarstellung der Analyse-Konfiguration ............50 5.3.1.1. Einstellung der Netzfrequenz ..................52 5.3.1.2. Einstellung des Zangenmesswandlertyps ..............52 5.3.1.3.
- Seite 5 VEGA 78 /PQA823 / PQA824 7.2. Einsatz des Messgerätes im Drehstrom-Vierleiter-Netz ..........97 7.3. Einsatz des Messgerätes im Drehstrom-Dreileiter-Netz ..........98 7.4. Einsatz des Messgerätes in der Dreileiter-ARON-Schaltung ........100 INSTANDHALTUNG ....................101 8.1. Allgemeines ........................ 101 8.2. Zustand des internen Akkus ..................101 8.2.1.
- Seite 6 VEGA 78 /PQA823 / PQA824 10.8.1. Integrations-Intervall ....................122 10.8.2. Berechnung von Leistungsfaktoren ................ 122 11. KUNDENDIENST UND GARANTIE ............... 123 11.1. Garantie ......................123 11.2. Service ........................ 123 - 6 -...
- Seite 7 1. VORSICHTSMASSNAHMEN UND SICHERHEIT 1.1. ALLGEMEINES Das vorliegende Messgerät VEGA78 / PQA823 / PQA824 wurde in Anlehnung an die Norm EN 61010 (VDE 0411) „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“ entwickelt. Zu Ihrer eigenen Sicherheit und der des Messgerätes befolgen Sie bitte die in dieser An- leitung beschriebenen Abläufe, und lesen Sie mit äußerster Aufmerksamkeit die mit...
- Seite 8 VEGA 78 /PQA823 / PQA824 1.2. VOR DEM ERSTEN EINSATZ Dieses Instrument ist zum Gebrauch in Umgebungen mit Verschmutzungsklasse 2 geeignet. Es kann für Spannungs- und Strommessungen in Anlagen der Überspannungs- kategorie CAT IV 600V AC Außenleiter gegen Erde und 1000V zwischen den Außenleitern in bis zu 2000 Meter Höhe ü.
- Seite 9 VEGA 78 /PQA823 / PQA824 1.3. IM GEBRAUCH Bitte lesen Sie sorgfältig: VORSICHT Wenn Sie sich nicht an die vorgeschrieben Anweisungen halten, können das Instrument und / oder seine Bestandteile beschädigt oder Ihre Sicherheit gefährdet werden. Wenn das Instrument mit der zu prüfenden Anlage verbunden ist, tippen Sie auf keine offenen Anschlüsse.
- Seite 10 2. ALLGEMEINE BESCHREIBUNG 2.1. EINLEITUNG Die Messgeräte VEGA78, PQA823 und PQA824 ermöglichen einen völlig neuen Zugang zur Welt der Messungen der Netzqualität in Stromversorgungsnetzen. Tatsächlich ermöglichen die Computergestützten modernenInstrumente zusammen mit der Windows CE-Technologie eine einfache und äußerst rasche Analyse großer Datenmengen, die mit bisher vergleichbaren Systemen nicht möglich wären.
- Seite 11 VEGA 78 /PQA823 / PQA824 2.3. ANSICHT DES ANFANGSBILDSCHIRMS Wenn das Messgerät durch Drücken der ON / OFF-Taste eingeschaltet wird, erscheint auf dem Display einige Sekunden lang die unten wiedergegebene Darstellung: PQA824 Sn:11056016 Rel:1.27 Calibration Date: 12 / 09 / 2011 Außer dem Modellcode und dem Namen des Herstellers sehen Sie dort: ...
- Seite 12 VEGA 78 /PQA823 / PQA824 3. VORBEREITUNG DES GERÄTS 3.1. ERST-ÜBERPRÜFUNG Dieses Instrument ist vor dem Versand elektrisch und mechanisch überprüft worden. Alle möglichen Vorkehrungen wurden getroffen, um es in einwandfreiem Zustand zu liefern. Dennoch empfehlen wir, das Instrument beim Empfang zu überprüfen, um Transport- schäden auszuschließen.

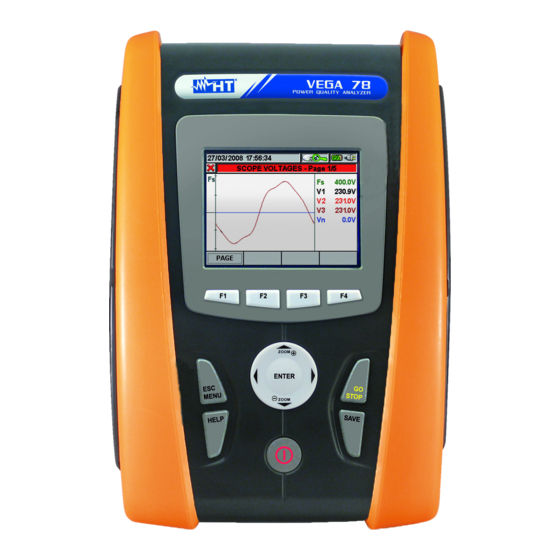

- Seite 13 VEGA 78 /PQA823 / PQA824 4. BETRIEB DES GERÄTES 4.1. GERÄTEBESCHREIBUNG Legende: Eingänge für Spannung und Strom TFT-Display „Touchscreen” Tasten F1 bis F4 Pfeiltasten und ENTER-Taste GO / STOP -Taste SAVE-Taste ON / OFF-Taste Eingang für das Steckernetz- teil ZOOM in HELP-Taste ENTER GO .
- Seite 14 VEGA 78 /PQA823 / PQA824 Legende: Eingang für Steckernetzteil ESD Warning A0054 Steckplatz für Compact-Flash- Speicherkarte COMPACT FLASH Anschluss für USB Stick zum einfachen Übertragen aufgezeichneten Dateien RESET-Taste USB-Ausgang für PC-An- schluss (*) Abb. 3: Beschreibung der Ausgangsanschlusspunkte des Messgerätes (*) Benutzen Sie die seitlichen Ausgangsanschlusspunkte nur, wenn das Messgerät ausgeschaltet ist (OFF).
- Seite 15 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 TOTAL RMS VALUES – Page 1 / 6 VNPE NEG% ZERO% PAGE SCOPE HARM VECTORS Abb. 4: Funktion HOLD aktiviert in einem Display Tasten / ZOOM in / ZOOM out: Diese Pfeiltasten ermöglichen die Aus- , , , ...
- Seite 16 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 TOTAL RMS VALUES – Page 1 / 6 VNPE NEG% ZERO% PAGE SCOPE HARM VECTORS Abb. 5: Beispiel-Bildschirm 4.4. RESET (ZURÜCKSETZEN) DES MESSGERÄTES Das Messgerät ist mit einer internen Reset-Hardware ausgerüstet, die eingesetzt werden kann, wenn eine Funktion im Display blockiert sein sollte, um alle korrekten Bedienungsmöglichkeiten wiederherzustellen.
- Seite 17 VEGA 78 /PQA823 / PQA824 5. HAUPTMENÜ Bei jedem Einschalten des Messgeräts erscheint auf dem Display die unten abgebildete Analysator-Konfiguration („Analyzer Configuration”), die sich auf die zuletzt analysierte Konfiguration bezieht (siehe Abb. 6): 12 / 09 / 2007 – 16:55:10 ANALYZER CONFIGURATION 4WIRE System...
- Seite 18 VEGA 78 /PQA823 / PQA824 Echtzeitwerte (Real Time Values): Diese Option ermöglicht die Betrachtung der gemessenen Echtzeitwerte im Display unter verschiedenen Formaten (siehe Absatz 5.2). Analysator-Einstellungen (Analyzer Settings): Diese Option ermöglicht die Definition der einfachen und der erweiterten Konfigurationen hinsichtlich des Anschlusses des Messgerätes an die Anlage (siehe Absatz 5.3).
- Seite 19 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 GENERAL SETTINGS Language ENGLISH Brightness Password Sound Auto power off INTERNAL Memory type DATE MOD(+) MOD(-) Abb. 9: Bildschirmdarstellung der allgemeinen Einstellungen 5.1.1. Auswahl der Sprache Bewegen Sie den Cursor mit den Pfeiltasten auf das durch den blauen Hintergrund gekennzeichnete Feld „Sprache”...
- Seite 20 VEGA 78 /PQA823 / PQA824 DD:MM:YY Option EU MM:DD:YY Option US Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie auf MOD(+) oder MOD(-)), um zwischen den beiden möglichen Formatierungen für die Uhrzeit zu wählen (24 Stunden oder 12 Stunden): HH:MM:SS Option 24h HH:MM:AM(PM)
- Seite 21 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 GENERAL SETTINGS Language ENGLISH Brightness Password Sound Auto power off INTERNAL Memory type DATE MOD(+) MOD(-) Abb. 12: Bildschirmdarstellung des Passwortes Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie auf MOD(+) oder MOD(-)), um das Passwort zu aktivieren („YES”) oder es zu deaktivieren („NO”).
- Seite 22 VEGA 78 /PQA823 / PQA824 Drücken Sie die SAVE-Taste oder die ENTER-Taste (oder das Symbol ), um die gewählte Option zu speichern, und bestätigen Sie diese durch „Ok”. Dieser gewählte Parameter bleibt auch erhalten, wenn das Gerät ausgeschaltet wird. Drücken Sie die ESC-Taste (oder das Symbol ), um die Bildschirmdarstellung zu verlassen, ohne Änderungen zu speichern.
- Seite 23 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 GENERAL SETTINGS Language ENGLISH Brightness Password Sound Auto power off INTERNAL Memory type DATE MOD(+) MOD(-) Abb. 15: Bildschirmdarstellung automatische Stromabschaltung Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie auf MOD(+) oder MOD(-)), um die automatische Stromabschaltung zu aktivieren („YES”) oder sie zu deaktivieren („NO”).
- Seite 24 VEGA 78 /PQA823 / PQA824 den Speichertyp „INTERNAL” oder „EXTERNAL” zu wählen. Drücken Sie die SAVE- oder die ENTER-Taste (oder das Symbol ), um die gewählte Option zu speichern, und bestätigen Sie diese durch „Ok”. Dieser gewählte Parameter bleibt auch erhalten, wenn das Gerät ausgeschaltet wird. Drücken Sie die ESC-Taste (oder das Symbol ), um die Bildschirmdarstellung zu verlassen, ohne Änderungen zu speichern.
- Seite 25 VEGA 78 /PQA823 / PQA824 5.2.1. Bildschirmdarstellungen der gemessenen Echt-Effektivwerte Im Untermenü „Echt-Effektivwerte” („Real time values”) zeigt das Messgerät (in Abhängigkeit von den ausgewählten Parametern) die Bildschirmdarstellung der ersten Seite der gemessenen Echt-Effektivwerte. Diese können sich entsprechend des im Messgerät gewählten Netzes nach Typ und Zahl unterscheiden, wie die nachfolgenden Darstellungen zeigen: Verzeichnis der Parameter ...
- Seite 26 VEGA 78 /PQA823 / PQA824 Verzeichnis der Parameter: V1PE Spannung L1 – PE V2PE Spannung L2 – PE V3PE Spannung L3 – PE Spannung L1 – L2 Spannung L2 – L3 Spannung L3 – L1 12 / 09 / 2007 –...
- Seite 27 VEGA 78 /PQA823 / PQA824 Verzeichnis der Parameter: Spannung L1 – L2 Spannung L2 – L3 Spannung L3 – L1 NEG% Anteil Gegensystem ZERO% Anteil Nullsystem 12 / 09 / 2007 – 16:55:10 Bezeichnung der Drehfeldrichtung als: TOTALRMS VALUES –...
- Seite 28 VEGA 78 /PQA823 / PQA824 Durch wiederholtes Drücken der Taste F1 oder der Pfeiltasten „links” bzw. „rechts” zeigt das Messgerät die in den nachfolgenden Abbildungen beschriebenen anderen Seiten der gemessenen Echt-Effektivwerte. Drücken Sie die ESC-Taste, um zu den vorhergehenden Bildschirmdarstellungen oder zurück zum HAUPTMENÜ (GENERAL MENU) zu gelangen. Verzeichnis der Parameter: 12 / 09 / 2007 –...
- Seite 29 VEGA 78 /PQA823 / PQA824 Verzeichnis der Parameter: 12 / 09 / 2007 – 16:55:10 Spannung Außenleiter L1 – PEN Leiter PHASE 1 RMS VALUES – Page 3 / 6 Strom auf Außenleiter L1 Pact1 Wirkleistung Außenleiter L1 Preact1 ...
- Seite 30 VEGA 78 /PQA823 / PQA824 Verzeichnis der Parameter: 12 / 09 / 2007 – 16:55:10 Spannung Außenleiter L1 – WATTMETER12 – Page 3 / 5 Außenleiter L2 Strom auf Außenleiter L1 0.0 V Pact12 Wirkleistung Leistungsmessgerät 12 Preact12 ...
- Seite 31 VEGA 78 /PQA823 / PQA824 Verzeichnis der Parameter: 12 / 09 / 2007 -16:55:10 V2PE Spannung Außenleiter L2 – PE PHASE 2 RMS VALUES – Page 4 / 6 Strom auf Außenleiter L2 Pact2 Wirkleistung Außenleiter L2 V2PE 0.0 V Preact2...
- Seite 32 VEGA 78 /PQA823 / PQA824 Verzeichnis der Parameter: 12 / 09 / 2007 -16:55:10 Spannung Außenleiter L3 – PHASE 3 RMS VALUES – Page 5 / 6 Neutralleiter N Strom auf Außenleiter L3 0.0 V Pact3 Wirkleistung Außenleiter L3 Preact3 ...
- Seite 33 VEGA 78 /PQA823 / PQA824 Verzeichnis der Parameter: 12 / 09 / 2007 – 16:55:10 Pst1’ Kurzzeit-Flickerhöhe nach 1 Minute FLICKER – Page 6 / 6 Kurzzeit-Flickerhöhe V1PE V2PE V3PE Pstmax Maximale Kurzzeit-Flickerhöhe Pst1’ Langzeit-Flickerhöhe Pltmax ...
- Seite 34 VEGA 78 /PQA823 / PQA824 ACHTUNG Die Seite 7 / 7 der numerischen Werte wird vom Messgerät nur angezeigt, wenn im Untermenü „Advanced Settings” die Option „YES” gewählt wurde (siehe Absatz 5.3.2.5) und nur für Vierleiter-Drehstromnetze. 5.2.2. Bildschirmdarstellung der Oszilloskop-Funktion Ausgehend von jeder beliebigen Seite mit numerischen Werten, ist es möglich, Bildschirm- darstellungen der Schwingungen der Eingangssignale auszuwählen, indem man die Taste F2 drückt (oder im Display SCOPE berührt).
- Seite 35 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 SCOPE PHASE1 – Page 1 / 1 400.0V 228.3V 0.0V 20.0A 10.2A PAGE ZOOM I Abb. 38: Bildschirmdarstellung der Spannungs- / Stromkurven für einphasige Netze Gleichzeitige Darstellung der Stromkurven I1, I2, I3 und des Neutralleiterstroms IN (für Drehstrom-Vierleiter-Netze), mit ihren Echt-Effektivwerten, wie sie in den folgenden Bildschirmdarstellungen gezeigt werden: 12 / 09 / 2007 –...
- Seite 36 VEGA 78 /PQA823 / PQA824 Schwingungen von Signalen auf Außenleiter L1 mit ihren Echt-Effektivwerten, wie sie in den folgenden Bildschirmdarstellungen gezeigt werden: 12 / 09 / 2007 – 16:55:10 SCOPE PHASE1 – Page 3 / 5 400.0V 223.4V 400.0A 299.4A PAGE ZOOM V...
- Seite 37 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 SCOPE PHASE2 – Page 4 / 5 400.0V 228.5V 400.0A 302.5A PAGE ZOOM V Abb. 43: Bildschirmdarstellung der Spannungs- / Stromkurven auf Außenleiter L2 für Vierleiter-Netze 12 / 09 / 2007 – 16:55:10 SCOPE PHASE2 –...
- Seite 38 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 SCOPE PHASE3– Page 5 / 5 400.0V 386.6V 400.0A 201.5A PAGE ZOOM V Abb. 46: Bildschirmdarstellung der Spannungs- / Stromkurven auf Außenleiter L3 für Dreileiter- und Aron-Schaltungen Im manuellen Modus im Menu „Advanced Settings” (siehe Absatz 5.3.2.1) ist zur Ver- besserung der Auflösung der Messwerte eine Anpassung der aktuellen grafischen Dar- stellung auf den vollen Bereich von Spannung und Strom möglich.
- Seite 39 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 12 / 09 / 2007 – 16:55:10 TOTAL HARM VOLTAGE – Page 1 / 5 TOTAL HARM VOLTAGE – Page 1 / 5 h 01 h 01 100% 400.0V 100.0% 228.6V...
- Seite 40 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 12 / 09 / 2007 – 16:55:10 PHASE1 HARM VOLTAGE – Pag 1 / 2 PHASE1 HARM VOLTAGE – Pag 1 / 2 h 01 h 01 100% 400.0V 100.0% 228.6V...
- Seite 41 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 12 / 09 / 2007 – 16:55:10 TOTAL HARM CURRENT – Page 1 / 4 TOTAL HARM CURRENT – Page 1 / 4 h 03 h 03 100% 200.0A 45.3% 90.6A...
- Seite 42 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 12 / 09 / 2007 – 16:55:10 VOLTAGE HARMONICS VOLTAGE HARMONICS Phase 3 Phase 3 h[%] Phase 1 Phase 2 Neutral h[V] Phase 1 Phase 2 Neutral Thd% Thd% 100.0 100.0...
- Seite 43 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 12 / 09 / 2007 – 16:55:10 CURRENT HARMONICS CURRENT HARMONICS h[%] Phase 3 h[A] Phase 3 Phase 1 Phase 2 Phase 1 Phase 2 Thd% Thd% 35.5 32.8 42.5 35.5...
- Seite 44 VEGA 78 /PQA823 / PQA824 wechseln. Drücken Sie Taste F4 oder die Pfeiltasten „up” und „down” („aufwärts” und „abwärts”) (oder tippen Sie im Display auf „HARM PAG”), um die Bildschirmdarstellungen für andere Oberschwingungen bis zur 49. Ordnung zu zeigen. Oberschwingungswerte der einzelnen Spannungen U1, U2, U3 und der Neutralleiter- spannung UN gegen PE sowie der einzelnen Ströme I1, I2, I3 und des Neutralleiter- stroms IN (für TN-S-Netze) mit Gesamt-Verzerrungsgehalts-Werten in Prozent sowohl als Histogramm-Grafik und als numerische Werte in Prozent oder als absolute...
- Seite 45 VEGA 78 /PQA823 / PQA824 5.2.4. Bildschirmdarstellungen von Vektordiagrammen ( nicht bei VEGA 78) Ausgehend von jeder beliebigen Seite mit numerischen Werten lassen sich die Bildschirm- darstellungen der Vektordiagramme von Spannungen und Strömen auswählen, indem man die Taste F4 drückt (oder im Display „VECTORS” berührt). Diese Funktion dient zur Anzeige und Analyse der Phasenwinkel zwischen den drei Spannungen U1, U2 und U3 und den Strömen I1, I2 und I3 mit numerischen Angaben und graphischen Darstellungen, ausgedrückt in Grad [°], um jederzeit die Natur der induktiven oder kapazitiven Lasten...
- Seite 46 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 PHASE1 DIAGRAM – Page 1 / 6 V1^ I1 60.0° PAGE Abb. 63: Summen-Vektordiagramm für einphasige Netze Das Vektordiagramm einphasiger Spannungen hängt vom Typ der ausgewählten Netze ab, wie in den folgenden Bildschirmdarstellungen gezeigt wird: 12 / 09 / 2007 –...
- Seite 47 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 CURRENTS DIAGRAM – Page 3 / 6 120.0° 120.0° I3^ I1 120.0° PAGE Abb. 66: Vektordiagramm der Ströme für Vierleiter-Netze, Dreileiter-Netze und Aron- Schaltungen Das Vektordiagramm von Spannung und Strom für jeden Leiter in Abhängigkeit vom Typ des Netzes, wie in den folgenden Bildschirmdarstellungen gezeigt wird: 12 / 09 / 2007 –...
- Seite 48 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 PHASE3 DIAGRAM – Page 6 / 6 60.0° PAGE Abb. 69: Vektordiagramm Spannung-Strom von Außenleiter L3 für Vierleiter-Netze 12 / 09 / 2007 – 16:55:10 PHASE1 DIAGRAM – Page 4 / 6 V12^ 60.0°...
- Seite 49 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 PHASE3 DIAGRAM – Page 6 / 6 V31^ 60.0° PAGE Abb. 72: Vektordiagramm Spannung-Strom von Außenleiter L3 für Dreileiter-Netze und Aron-Schaltungen Drücken Sie die Taste ESC (oder tippen Sie auf das Symbol im Display), um jede beliebige Bildschirmdarstellung zu verlassen und zur vorhergehenden Darstellung zurückzukehren.
- Seite 50 VEGA 78 /PQA823 / PQA824 5.3. ANALYSE-EINSTELLUNGEN (ANALYZER SETTINGS) 12 / 09 / 2007 – 16:55:10 GENERAL MENU Analyzer settings Abb. 73: HAUPTMENÜ-Darstellung – Analyse-Einstellungen In diesem Untermenü ermöglicht das Messgerät die Auswahl Grundlegender und er- weiterter Einstellungen bezüglich der Netzform der zu prüfenden Elektroanlage. Im Ein- zelnen lässt sich: ...
- Seite 51 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 ANALYZER CONFIGURATION 4WIRE System Freq [Hz] FLEX Clamp Type 3000 Clamp FS [A] VT Ratio ADVANCED MOD(+) MOD(-) Abb. 74: Bildschirmdarstellung der Analysator-Konfiguration für Vierleiter-Netze 12 / 09 / 2007 – 16:55:10 ANALYZER CONFIGURATION 3WIRE System...
- Seite 52 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 ANALYZER CONFIGURATION 1 Phase System Freq [Hz] Clamp Type 1000 Clamp FS [A] TV Ratio ADVANCED MOD(+) MOD(-) Abb. 77: Bildschirmdarstellung der Analysator-Konfiguration für einphasige Netze In Abhängigkeit vom Netz wird die Verbindung der Eingangssignale mit dem Messgerät in dem kleinen synoptischen Schema eines Schaltkreises gezeigt.
- Seite 53 VEGA 78 /PQA823 / PQA824 FLEX: für flexible Zangenmesswandler z.B. HT Flex 33 (im Lieferumfang enthalten) Bewegen Sie den Cursor mit Hilfe der Pfeiltasten auf das durch einen blauen Hinter- grund gekennzeichnete Feld „ClampType”. Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie alternativ auf MOD(+) oder MOD(-)), um den Messwandlertyp zu bestimmen, und wählen Sie dabei zwischen den Optionen STD oder FLEX.
- Seite 54 VEGA 78 /PQA823 / PQA824 5.3.2. Bildschirmdarstellung der erweiterten Einstellungen (Advanced Settings) Wenn in einem beliebigen Feld des Untermenüs „Analysator-Konfiguration” die Taste F2 gedrückt wird (oder im Display „ADVANCED”( Detail) getippt wird), zeigt das Messgerät die folgende Bildschirmdarstellung: 12 / 09 / 2007 – 16:55:10 ADVANCED SETTINGS Zoom graphics MANUAL...
- Seite 55 VEGA 78 /PQA823 / PQA824 Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie alternativ auf MOD(+) oder MOD(-)), um eine der folgenden Optionen auszuwählen: ALL: Das Messgerät zeigt alle Oberschwingungen bis zur 49. Ordnung an. EVEN: Das Messgerät zeigt alle geradzahligen Oberschwingungen bis zur 49. Ordnung an.
- Seite 56 VEGA 78 /PQA823 / PQA824 Oberschwingung mit dem höchsten Wert im Untermenü „Echtzeit” („Real Time Values”). Auch in diesem Fall dient dies der verbesserten Feinauflösung der Grafik. Bewegen Sie den Cursor mit Hilfe der Pfeiltasten auf das durch einen blauen Hinter- grund markierte Feld „Zoom 1st harm”.
- Seite 57 VEGA 78 /PQA823 / PQA824 5.4. EINSTELLUNGEN ZUR AUFZEICHNUNG VON MESSWERTEN (RECORDING SETTINGS) 12 / 09 / 2007 – 16:55:10 GENERAL MENU Recording settings Abb. 79: HAUPTMENÜ-Darstellung – Messeinstellungen zur Aufzeichnung von Messwerten In diesem Untermenü ermöglicht das Messgerät die Definition jeder Einzelheit zum Beginn und zum Ende von Aufzeichnungen sowie die Auswahl von Parametern für die Aufzeichnungen und die Art der durchzuführenden Analysen.
- Seite 58 VEGA 78 /PQA823 / PQA824 auswählen oder abwählen. Klicken Sie zur Erweiterung der Struktur durch Öffnung eines neuen Untermenüs auf das Kästchen mit dem Symbol „+”, auf dem neue Auswahlen mög- lich sind. Klicken Sie auf das Kästchen mit dem Symbol „-”, um zur Hauptebene zurückzu- kehren.
- Seite 59 VEGA 78 /PQA823 / PQA824 5.4.2.1. Gebrauch der virtuellen Tastatur Wenn das Feld Comments: durch einen blauen Hintergrund markiert ist, drücken Sie die Taste F4 (oder tippen Sie im Display MODIFY). Im Display erscheint die folgende Bild- schirmdarstellung: 12 / 09 / 2007 – 16:55:10 Kommentar: Müller GmbH <-...
- Seite 60 VEGA 78 /PQA823 / PQA824 die GO / STOP-Taste drücken. Im Auto Modus muss die GO/Stop Taste gedrückt werden um das Messgerät in eine so genannte „Wartestellung“ zu bringen. (fängt dann bei Erreichen der voreingestellten Startzeit automatisch an mit der Aufzeichnung der Daten.) Die Standard-Konfiguration ist immer der MANUELLER Modus.
- Seite 61 VEGA 78 /PQA823 / PQA824 Abhängig von der getroffenen Auswahl kann das Messgerät Bildschirmdarstellungen ver- schiedener Fehler anzeigen. Die folgenden Betriebszustände sind möglich: 12 / 09 / 2007– 16:55:10 RECORDING SETTINGS General Parameters Harmonics Voltage Anom.: 230V 6% -10% Inrush current: 30A 1s fix Flicker Unbalance...
- Seite 62 VEGA 78 /PQA823 / PQA824 ACHTUNG Wenn die Markierung im Kontrollkästchen „General Parameters” aktiviert ist, werden automatisch die wichtigsten elektrischen Parameter gewählt, deren Anzahl von dem gewählten Netz abhängt (Spannungen, Ströme, Frequenz, Leistungsfaktor, Wirkleistungen, Blindleistungen, Scheinleistungen, Wirk- energie, Blindenergie, Scheinenergie). Wird die Markierung für „General Para- meters”...
- Seite 63 VEGA 78 /PQA823 / PQA824 ACHTUNG Die Wahl eines elektrischen Signale für die Messung erhöht oft die Zahl der ausgewählten Parameter um mehr als nur eine Einheit. Im Einzelnen: Frequenz 1 gewählter Parameter. Spannung 1 bis zu 7 gewählte Parameter in Abhängigkeit von der Netzform.
- Seite 64 VEGA 78 /PQA823 / PQA824 Parameter Beschreibung Frequenz Frequenz des Außenleiters L1 Spannungen Echt-Effektivspannungen L1-N und N-PE Ströme Echt-Effektivströme Außenleiter L1 Wirkleistung & -Energie Wirkleistung und -Energie des Außenleiters L1 Blindleistung (induktiv oder kapazitiv) und -Energie von Blindleistung & -Energie Außenleiter L1 Scheinleistung &...
- Seite 65 VEGA 78 /PQA823 / PQA824 Parameter Beschreibung Frequenz Frequenz der Außenleiter L1, L2, L3 Spannungen Echt-Effektivspannungen L1-N, L2-N, L3-N, N-PE Echt-Effektivspannungen L1-L2, L2-L3, L3-L1 Ströme Echt-Effektivströme L1, L2, L3, Neutralleiter Wirkleistung & -Energie Wirkleistung und -Energie L1, L2, L3, Summe Blindleistung (induktiv oder kapazitiv) und -Energie von L1, Blindleistung &...
- Seite 66 VEGA 78 /PQA823 / PQA824 Parameter Beschreibung Frequenz Frequenz der Außenleiter L1, L2, L3 Spannungen Echt-Effektivspannungen L1-PE, L2-PE, L3-PE Echt-Effektivspannungen L1-L2, L2-L3, L3-L1 Ströme Echt-Effektivströme L1, L2, L3, Neutralleiter Wirkleistung & -Energie Wirkleistung und -Energie L1, L2, L3, Summe Blindleistung (induktiv oder kapazitiv) und -Energie von L1, Blindleistung &...
- Seite 67 VEGA 78 /PQA823 / PQA824 Parameter Beschreibung Frequenz Frequenz der Außenleiter L1, L2, L3 Spannungen Echt-Effektivspannungen L1-L2, L2-L3, L3-L1 Ströme Echt-Effektivströme L1, L2, L3 Wirkleistung & -Energie Wirkleistung und -Energie L1-L2, L2-L3, L3-L1, Summe Blindleistung (induktiv oder kapazitiv) und -Energie von L1- Blindleistung &...
- Seite 68 VEGA 78 /PQA823 / PQA824 im Display auf CLP / EXP). Im Folgenden wird das Ergebnis für Oberschwingungen un- gerader Ordnung (Odd harmonics) dargestellt: 12 / 09 / 2007 – 16:55:10 RECORDING SETTINGS - Harmonic1 Harmonic3 ...
- Seite 69 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 RECORDING SETTINGS Harmonics + Voltages + Currents Voltage Anom.: 230V 6%-10% Inrush current: 30A 1s fix Flicker Error: no selected current CLP / EXP TYPICAL MODIFY Abb.
- Seite 70 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 RECORDING SETTINGS General Parameters Harmonics Voltage Anom.: 230V 6%-10% Inrush current: 30A 1s fix Flicker Unbalance 132 / 251 Parameters – Autonomy: 15d 12h CLP / EXP PREDEF.
- Seite 71 VEGA 78 /PQA823 / PQA824 Einstellung der Werte, während ein einzelner Druck den Wert nur um eine einzelne Einheit senkt oder erhöht. Benutzen Sie zum Bewegen auf den verschiedenen Feldern die Pfeiltasten links oder rechts. Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol ) um jede ausgeführte Einstellung zu speichern.
- Seite 72 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 RECORDING SETTINGS + General Parameters Harmonics Voltage Anom.: 230V 6%-10% Inrush current: 30A 1s fix Flicker Unbalance Inrush current: 1s fix MOD(+) MOD(-) Abb. 96: Bildschirmdarstellung Einschaltströme – Einstellung der Steuerparameter Bewegen Sie den Cursor mit den Pfeiltasten auf das durch einen blauen Hintergrund gekennzeichnete Feld „Inrush current”.
- Seite 73 VEGA 78 /PQA823 / PQA824 5.4.9. Flicker (nur PQA823 & PQA 824) Diese Option ermöglicht die Einstellung der Kontrollparameter auf die Messung von Flickern gemäß den Normen EN 61000-4-15 und EN 50160 (siehe Absatz 10.4). Im Einzelnen zeigt das Messgerät die folgende Bildschirmdarstellung: ...
- Seite 74 VEGA 78 /PQA823 / PQA824 Siehe Absatz 5.4.6, um diese Fehlersituation zu lösen. Wenn das Integrations-Intervall auf einen Wert von weniger als 1 Minute oder mehr als 15 Minuten eingestellt ist, zeigt das Messgerät die folgende Fehlerdarstellung: 12 / 09 / 2007– 16:55:10 RECORDING SETTINGS ...
- Seite 75 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 RECORDING SETTINGS Harmonics Voltage Anom.: 230V 6%-10% Inrush current: 30A 1s fix Flicker Unbalance Spike: 150V 100 / 251 Parameters – Autonomy: 21d 0h CLP / EXP PREDEF. MODIFY Abb.
- Seite 76 VEGA 78 /PQA823 / PQA824 5.4.12. Vordefinierte Konfigurationen Zur Vereinfachung des Messbeginns bietet das Messgerät 5 wählbare vordefinierte Kon- figurationen, die typische Situationen in Elektroinstallationen beschreiben, außerdem eine die Werkseinstellung festlegende Standard-Konfiguration („Default”). Das Messgerät ermöglicht es ebenfalls, bis zu 14 freie Konfiguration zu definieren, die vom Benutzer jederzeit an den Einzelfall angepasst, gespeichert und wieder aufgerufen werden können.
- Seite 77 VEGA 78 /PQA823 / PQA824 Bestätigung auf „Ok”. Das Messgerät stellt automatisch die Parameter ein und aktualisiert die Messzeit im Display. Um eine vordefinierte angepasste Konfiguration hinzuzufügen, drücken Sie die Taste F1 (oder ADD im Display). Das Messgerät zeigt die Warnmeldung „Add actual configuration”...
- Seite 78 VEGA 78 /PQA823 / PQA824 EN50160 HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq [Hz] Analysator-Einstellungen Clamp Type FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Harm. Type Analysator-Einstellungen Harm. Values – Erweitert Zoom 1st Harm. Average Values Comments EN50160 Start Nicht modifiziert Jedes Netz...
- Seite 79 VEGA 78 /PQA823 / PQA824 VOLTAGE ANOMALIES (Spannungsanomalien) HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq[Hz] Analysator-Einstellungen Clamp Type FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Harm. Type Analysator-Einstellungen Harm. Values – Erweitert Zoom 1 Harm. Average Values Comments VOLTAGE ANOMALIES Start Nicht modifiziert...
- Seite 80 VEGA 78 /PQA823 / PQA824 HARMONICS (Oberschwingungen) HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq[Hz] Analysator-Einstellungen Clamp Type FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Harm. Type Analysator-Einstellungen – Harm. Values Erweitert Zoom 1st Harm. Average Values Comments HARMONICS Start Nicht modifiziert Jedes Netz...
- Seite 81 VEGA 78 /PQA823 / PQA824 INRUSH (Einschaltströme) HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq[Hz] Analysator- Clamp Type Einstellungen FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Analysator- Harm. Type Einstellungen - Harm. Values Erweitert Zoom 1st Harm. Average Values Comments INRUSH Start...
- Seite 82 VEGA 78 /PQA823 / PQA824 POWER & ENERGY (Leistung & Arbeit) HAUPTMENÜ PARAMETER EINSTELLUNGEN NETZ System Freq[Hz] Analysator- Clamp Type Einstellungen FS Clamp[A] VT Ratio Nicht modifiziert Jedes Netz Zoom Graphics Analysator- Harm. Type Einstellungen Harm. Values – Erweitert Zoom 1st Harm. Average Values Comments POWER &...
- Seite 83 VEGA 78 /PQA823 / PQA824 DEFAULT CONFIGURATION (Standard-Konfiguration) HAUPTMENÜ PARAMETER EINSTELLUNGEN System Vierleiter Freq[Hz] Analysator- Clamp Type FLEX Einstellungen FS Clamp[A] 3000 VT Ratio Zoom Graphics AUTO Harm. Type Analysator- Einstellungen – Harm. Values ABSOLUTES Erweitert Zoom 1st Harm. Average Values Comments DEFAULT Start...
- Seite 84 VEGA 78 /PQA823 / PQA824 5.4.13. Start einer Aufzeichnung Das Messgerät ist so ausgelegt, dass es eine Aufzeichnung im MANUELLEN oder im AUTOMATISCHEN Modus startet (siehe Absatz 5.4.3), wenn die Taste GO / STOP ge- drückt wird. Eine Aufzeichnung kann ausschließlich mit den folgenden Bildschirmdar- stellungen gestartet werden: ...
- Seite 85 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 12 / 09 / 2007 – 16:55:10 GENERAL MENU GENERAL MENU Meter information Meter information Abb. 105: Messgerät wartet auf Abb. 106: Messgerät während der Messung Messung Drücken Sie wieder auf die Taste GO / STOP, um die Aufzeichnung zu jedem beliebigen Zeitpunkt abzubrechen.
- Seite 86 VEGA 78 /PQA823 / PQA824 Anzahl unterscheiden. Diese Warnmeldung, die den Start der Aufzeichnung nicht blockiert, ist wichtig für den Benutzer, um mögliche Fehler bei der Einstellung des Messge- rätes zu korrigieren: Warning Missed external adapter Wrong phase sequence Negative active powers Wrong Vref voltage anomalies Cancel Abb.
- Seite 87 VEGA 78 /PQA823 / PQA824 ACHTUNG Lassen Sie das Messgerät wenigstens ein Integrations-Intervall lang messen, um gültige Werte zu speichern. Wenn die Messung unterbrochen wird, bevor das gewählte Integrations-Intervall vollständig abgelaufen ist, werden die im Zwischenspeicher abgelegten Daten nicht verarbeitet, und die entsprechende Reihe von Werten wird nicht in den Langzeitspeicher übertragen.
- Seite 88 VEGA 78 /PQA823 / PQA824 5.4.14. Während der Messung Während die Messung läuft, zeigt das Messgerät eine Überprüfung der Werte und den internen Status der Parameter in Echtzeit. 12 / 09 / 2007 – 16:55:10 GENERAL MENU Recording results Abb. 111: Bildschirmdarstellung der Messergebnisse – Laufende Messung Wählen Sie im GENERAL MENU (Hauptmenü) „Recording Results”...
- Seite 89 VEGA 78 /PQA823 / PQA824 Aktivierung oder Deaktivierung der Funktion Einschaltstrom (nur PQA82x) Erkennung von Spannungstransienten (nur PQA824) Art des gewählten Netzes Art der benutzten Zangenmesswandler Messbereich der benutzten Zangenmesswandler Übersetzungsverhältnis eventuell verwendeter externer Spannungswandler Drücken Sie die Taste ESC (oder tippen Sie auf das Symbol ), um die Bildschirmdarstellung in Abb.
- Seite 90 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 RECORDING RESULTS Type Time1 Time2 11 / 09 / 2206 12 / 09 / 2007 12 / 09 / 2007 15:45:51 12 / 09 / 2007 15:45:54 12 / 09 / 2007 15:46:52...
- Seite 91 VEGA 78 /PQA823 / PQA824 12 / 09 / 2007 – 16:55:10 RECORDING RESULTS Type Time1 Time2 11 / 09 / 2206 12 / 09 / 2007 12 / 09 / 2007 15:45:51 12 / 09 / 2007 15:45:54 12 / 09 / 2007 15:46:52...
- Seite 92 VEGA 78 /PQA823 / PQA824 Drücken Sie „Ok”, um den Dateinamen zu überschreiben, oder „Cancel”, um die Funktion ohne Änderungen zu verlassen. Drücken Sie auf die Taste ESC (oder tippen Sie auf das Symbol ), um zum GENERAL MENU (Hauptmenü) zurückzukehren. 5.5.2.
- Seite 93 INFORMATIONEN ZUM MESSGERÄT (METER INFORMATIONS) In diesem Untermenü stehen die allgemeinen internen Parameter des Messgerätes als Information zur Verfügung, beispielsweise für alle Kontakte mit dem technischen Service von HT Instruments. 12 / 09 / 2007 – 16:55:10 GENERAL MENU Meter information Abb.
- Seite 94 VEGA 78 /PQA823 / PQA824 Drücken Sie die Taste ENTER oder tippen Sie auf das entsprechende Symbol im Display. Das Messgerät zeigt die folgende Darstellung: 12 / 09 / 2007 – 16:55:10 METER INFORMATIONS Hersteller: HT ITALIA Model: PQA824 Sn: 06030004 Hw: 708 Fw: 1.05 –...
- Seite 95 Messgerätes drücken Sie auf die Taste „Select new instru- ment” auf dem Bildschirm der Software. Wählen Sie nur beim ersten Anschluss das Modell „VEGA78”, „PQA823” oder „PQA824” aus der Liste der verfügbaren Messge- räte. Wählen Sie den Befehl „Download data” und drücken Sie auf die Taste „Next”, um die „Download”-Fenster der Software zu öffnen.
- Seite 96 VEGA 78 /PQA823 / PQA824 7. VORGEHENSWEISE BEI DEN MESSUNGEN 7.1. EINSATZ DES MESSGERÄTES IM EINPHASIGEN NETZ ACHTUNG Die maximale Spannung zwischen den Eingängen B1, B2, B3, B4 und BE ist 1000V / CAT IV 600V gegen Erde. Messen Sie keine Spannungen, die die durch diese Betriebsanleitung vorgeschriebenen Grenzwerte überschreiten.
- Seite 97 VEGA 78 /PQA823 / PQA824 Drücken Sie die Taste SAVE, wenn bestimmte Werte im Display (Instant) unmittelbar gespeichert werden sollen (siehe Absatz 5.5). Erforderlichenfalls benutzen Sie zum Festhalten der Werte im Display die HOLD-Funktion. Überprüfen Sie alle Einstellungen, bevor Sie mit einer Messung beginnen (siehe Ab- satz 5.4).
- Seite 98 VEGA 78 /PQA823 / PQA824 Pfeilrichtung des Messwandlers, die die Energierichtung von der Quelle zur Last anzeigt. Bevor Sie mit einer Messung beginnen, vergewissern Sie sich immer im Untermenü „Real Time Values”, dass die Werte für Wirkleistung und Leistungsfaktor relativ zur Last, die normalerweise induktiv sein sollte, positiv angezeigt werden.
- Seite 99 VEGA 78 /PQA823 / PQA824 ACHTUNG Wenn möglich, schalten Sie die Stromversorgung aus, bevor Sie das Mess- gerät an die zu prüfende elektrische Anlage anschließen. Überprüfen und ändern Sie erforderlichenfalls die Grundeinstellungen des Messge- rätes (siehe Absatz 5.3.1) Geben Sie die Netzoption 3WIRE ein. Schließen Sie die Spannungsprüfleitungen an die Außenleiter L1, L2, L3 und den Erdleiter an und achten Sie dabei auf die Farben, wie in Abb.
- Seite 100 VEGA 78 /PQA823 / PQA824 7.4. EINSATZ DES MESSGERÄTES IN DER DREILEITER-ARON-SCHALTUNG ACHTUNG Die maximale Spannung zwischen den Eingängen B1, B2, B3, B4 und BE ist 1000V / CAT IV 600V gegen Erde. Messen Sie keine Spannungen, die die durch dieses Betriebsanleitung vorgeschriebenen Grenzwerte überschreiten. Sollten Sie die Spannungsgrenzenwerte überschreiten, könnten Sie das Instrument und / oder seine Bauteile beschädigen oder Ihre Sicherheit gefährden.
- Seite 101 8. INSTANDHALTUNG 8.1. ALLGEMEINES Die Modelle VEGA78 und PQA82x sind Präzisionsmessgeräte. Für ihre Benutzung und Aufbewahrung befolgen Sie bitte die Empfehlungen und Anweisungen dieser Betriebsan- leitung, um mögliche Beschädigungen oder Gefahren zu vermeiden. Benutzen Sie das Instrument niemals in Umgebungen mit hoher Feuchtigkeit oder Temperatur.
- Seite 102 VEGA 78 /PQA823 / PQA824 8.2.1. Austausch des eingebauten Akkus ACHTUNG Nur qualifizierte Techniker sollten das Instrument bedienen. Bevor Sie den Akku austauschen, trennen Sie die Prüfleitungen vom unter Spannung stehenden Stromkreis, um elektrische Schläge zu vermeiden. Trennen Sie die Spannungstestleiter und die Zangenmesswandler von jedem zu prüfenden Stromkreis.
- Seite 103 VEGA 78 /PQA823 / PQA824 9. TECHNISCHE DATEN 9.1. TECHNISCHE EIGENSCHAFTEN Echt-Effektivwert Wechsel- / Gleichstrom Spannung Phase-Neutralleiter / Phase- Erdleiter – Einphasige Netze / Drehstrom-Netze Bereich Genauigkeit Auflösung Innere Impedanz 0,0 600,0V 10M (0,5%+2dgt) 0,1V Max Scheitelfaktor = 2 Spannungswerte <...
- Seite 104 VEGA 78 /PQA823 / PQA824 Transienten – Phase-Erdleiter – Einphasige und Drehstrom-Netze (nur PQA824) Spannung Spannung Zeit Auflösung Bereich Messzeit (50Hz) Genauigkeit Auflösung (50Hz) -1000V 100V 78s – 2.5ms (2,0%+60V) 100V 1000V (SLOW) 10ms 5s – 160s -6000V -100V (10%+100V) 100V ...
- Seite 105 VEGA 78 /PQA823 / PQA824 Leistung – Einphasige Netze / Drehstrom-Netze (bei Cos>0,5 und Vmis>60V, Zangenmesswandlertyp STD) Messbereich Auflösung Parameter Bereich Zangenmess- Genauigkeit [W, VAr, VA] [W, VAr, VA] [W, VAr, VA] wandler (FS) 0,0 999,9 FS 1A 0,001k 1,000 ...
- Seite 106 VEGA 78 /PQA823 / PQA824 Frequenz Bereich Genauigkeit Auflösung 42,569,0Hz (0,2%+1dgt) 0,1Hz Flicker – Einphasige Netze / Drehstrom-Netze Parameter Bereich Genauigkeit Auflösung Pst1’, Pst gemäß 0,010,0 EN50160 9.2. ALLGEMEINE EIGENSCHAFTEN 9.2.1. Echtzeitwerte Allgemeine Netzparameter: Spannungen, Ströme, Leistung, Energie, CosFlicker, Unsymmetrie, Gesamt-Ver- zerrungsgehalt, Oberschwingungen Signalschwingungen:...
- Seite 107 VEGA 78 /PQA823 / PQA824 Messzeit >3 Stunden A0055 Externe Stromversorgung: Wechsel- Gleichstrom-Netzteil, 100240VAC / 50-60Hz – 5VDC Automatische Stromabschaltung (OFF): 5min nach der letzten Nutzung (ohne Stecker- netzteil) 9.2.6. Mechanische Eigenschaften Maße: 235(Länge) x 165(Breite) x 75(Höhe) Gewicht (einschließlich Akku): ca.
- Seite 108 VEGA 78 /PQA823 / PQA824 ANHANG – THEORETISCHER ABRISS 10.1. SPANNUNGSANOMALIEN Das Messgerät kann alle über den Schwellenwerten der Referenzspannung (Vref) liegenden, bei der Programmierung von ±1% bis ±30% in Schritten von 1% festgesetzten Echt-Effektivwerte als Spannungsanomalien messen und alle 10ms berechnen. Diese Grenzwerte bleiben über die Messdauer hinweg unverändert.
- Seite 109 VEGA 78 /PQA823 / PQA824 und so weiter. Verzerrungen durch Harmonische oder Oberschwingungen sind ein an- dauernder Zustand, nicht zu verwechseln mit kurzzeitigen Erscheinungen, wie Spitzen, Einbrüchen oder Schwankungen. LEGENDE: Grundschwingung Dritte Harmonische Verzerrte Kurvenform aus der Summe von 1 und 2. Ergebnis der Addition zweier verschiedener Frequenzen Die Europanorm EN 50160 empfiehlt, den Index in obiger Formel (1) bis zur 40.
- Seite 110 VEGA 78 /PQA823 / PQA824 6...24 Tafel 15: Referenzwerte für Oberschwingungsspannungen in Übereinstimmung mit EN50160 Diese theoretisch nur für die Netzbetreiber anwendbaren Grenzwerte bieten zugleich eine Reihe von Referenzwerten, innerhalb derer die vom Nutzer in das Netz eingespeisten Oberschwingungen liegen müssen. 10.2.3.
- Seite 111 VEGA 78 /PQA823 / PQA824 Die vektorielle Summe der Ströme in einem gut symmetrierten Netz, das nicht lineare Lasten versorgt, mag ziemlich klein sein. Jedoch zeigt die Summe aller Ströme kein völliges Verschwinden der Harmonischen. Die ungeraden Vielfachen der dritten Harmonischen (bezeichnet als „TRIPLE N’S”) erscheinen als Summe im Neutralleiter und können ein Überhitzen des Neutralleiters verursachen, gerade auch bei symmetrischer Last.
- Seite 112 VEGA 78 /PQA823 / PQA824 10.3. EINSCHALTSTRÖME (NUR PQA82X) Die PQA82x-Messgeräte ermöglichen die Erfassung von Einschaltstrom-Ereignissen in Echtzeit, die für den Anlauf elektrischer Maschinen und auch für andere industrielle An- wendungen (z.B. die Fehlerbehebung von Problemen beim Umschalten von Lasten, die korrekte Berechnung von Schutzeinrichtungen, oszillierende Ströme, etc.) typisch sind, wie in den folgenden Abbildungen dargestellt: Abb.
- Seite 113 VEGA 78 /PQA823 / PQA824 Die Maximalzahl der gemessenen Ereignisse ist auf 1000 begrenzt. Bei der Einstellung vor der Messung lassen sich die folgenden Parameter einstellen: Grenzschwellenwert des Stromes: Die erfasste und gemessene Stromstärke des Ereignisses. Der festgelegte Maximalwert dieses Parameters ist immer gleich dem Messbereich der benutzten Zangenmesswandler.
- Seite 114 VEGA 78 /PQA823 / PQA824 Nach der theoretischen Definition sind Flicker auf anomale Abweichungen der Spannungsversorgung zurückzuführen. Dieser Effekt sollte in Übereinstimmung zur Norm EN50160 überwacht werden. Die Hauptursachen dieser Störung liegen typischerweise in unregelmäßigen Schalthand- lungen an Stromversorgungsnetze angeschlossener großer Lasten (z.B. Schmelzöfen, Gießereien, Lichtbogenschweißgeräte für industrielle Anwendungen).
- Seite 115 VEGA 78 /PQA823 / PQA824 10.5. UNSYMMETRIE DER VERSORGUNGSSPANNUNG Unter normalen Bedingungen befinden sich die Versorgungsspannung und die Endlasten in einem perfekten Gleichgewicht. Unsymmetrien sind in schwierigen Situationen (schlechte Isolation) und / oder bei Unterbrechungen einzelner Stromkreise möglich. Da- rüber hinaus kann das Gleichgewicht in einphasigen Netzen nur statistisch sein. Um eine korrekte Schutzeinrichtung zu entwerfen, wurde eine gründliche Untersuchung von anomalen Bedingungen in Drehstrom-Netzen durchgeführt.
- Seite 116 VEGA 78 /PQA823 / PQA824 10.6. SCHNELLE SPANNUNGSTRANSIENTEN (SPIKES) (NUR PQA824) Das Messgerät betrachtet alle mit der Phasenspannung zusammenhängenden Phä- nomene als Spannungstransienten, die die folgenden Eigenschaften aufweisen: Schnelle Variationen der Anstiegssteilheit der Spannungsschwingungen Überschreitung eines vor Beginn einer Messung festgelegten Grenzwertes. Die Maximalzahl der gemessenen Ereignisse in einer Halbschwingung (10ms bei 50Hz, 8.3ms bei 60Hz) ist 4.
- Seite 117 VEGA 78 /PQA823 / PQA824 32 x 5s = 160s 32 x 78s = 2,5ms 32 x 65s = 2,1ms die positive und negative Differenz (definiert als DELTA+ bzw. DELTA-) über die vom Be- nutzer als Grenzwert festgelegten „Fenster” hinausgeht. Wenn die gespeicherten Daten mit der Standard-Software TopView vom Messgerät auf einen PC herunter geladen werden, werden auf der Grundlage der vorhergehenden Be- schreibung die folgenden Parameter gezeigt:...
- Seite 118 VEGA 78 /PQA823 / PQA824 Phase Wirkleistung: cos( (n=1,2,3) actn Phase Scheinleistung: (n=1,2,3) Phase Blindleistung: (n=1,2,3) Phase Leistungsfaktor: (n=1,2,3) Summe Wirkleistung: Summe Blindleistung: Summe Scheinleistung: ...
- Seite 119 VEGA 78 /PQA823 / PQA824 Winkel der Phasenverschiebung zwischen der k-ten Spannungsoberschwingung und der k-ten Stromoberschwingung der Phase n. Anmerkung: Zu beachten ist, dass der Ausdruck Phasen-Blindleistung ohne Sinusschwingung falsch wäre. Um dies zu verstehen, sollte in Betracht gezogen werden, dass auf Grund des er- höhten Effektivwertes des Stroms das Vorhandensein sowohl von Oberschwingungen als auch von Blindleistung neben anderen Wirkungen einen Anstieg der Netz- / Leitungsver- luste verursacht.
- Seite 120 VEGA 78 /PQA823 / PQA824 Prüfling = Induktiver Generator Prüfling = Kapazitive Last 90° Pact – = Pact Pact+ = 0 Pact+ = Pact Pact- = 0 Pfc – = -1 Pfc+ = -1 Pfc+ = Pf Pfc – = -1 Pfi –...
- Seite 121 VEGA 78 /PQA823 / PQA824 Wert Beschreibung Die Wirkleistung (positiv oder negativ) wird im Panel definiert und erlangt daher Pact in jenem Moment den Wert der Wirkleistung. Die Blindleistung (induktiv oder kapazitiv, positiv oder negativ) wird im Panel Preact definiert und erlangt daher in jenem Moment den Wert der Blindleistung. Der Leistungsfaktor (induktiv oder kapazitiv, positiv oder negativ) wird im Panel definiert und erlangt daher in jenem Moment den Wert des Leistungsfaktors.
- Seite 122 VEGA 78 /PQA823 / PQA824 10.8. MESSINTERVALL Das Messgerät kann Spannungen, Ströme, Wirkleistungen, induktive und kapazitive Blindleistungen, Scheinleistungen, induktive und kapazitive Leistungsfaktoren, Energien, kontinuierliche oder Impuls-Parameter messen. All diese Parameter werden digital für jede Phase (Spannung und Strom) gemessen und auf Grund der in den vorherigen Abschnitten dargestellten Formeln berechnet.
- Seite 123 VEGA 78 /PQA823 / PQA824 KUNDENDIENST UND GARANTIE 11.1. GARANTIE Dieses Instrument erhält gemäß den allgemeinen Geschäftsbedingungen eine Garantie von 2 Jahren ab Kaufdatum bezüglich jeglicher Material- und Herstellungsfehler. In der gesamten Garantiezeit behält sich der Hersteller das Recht vor, das Produkt zu reparieren oder zu ersetzen.
