Inhaltszusammenfassung für HT Instruments HT61

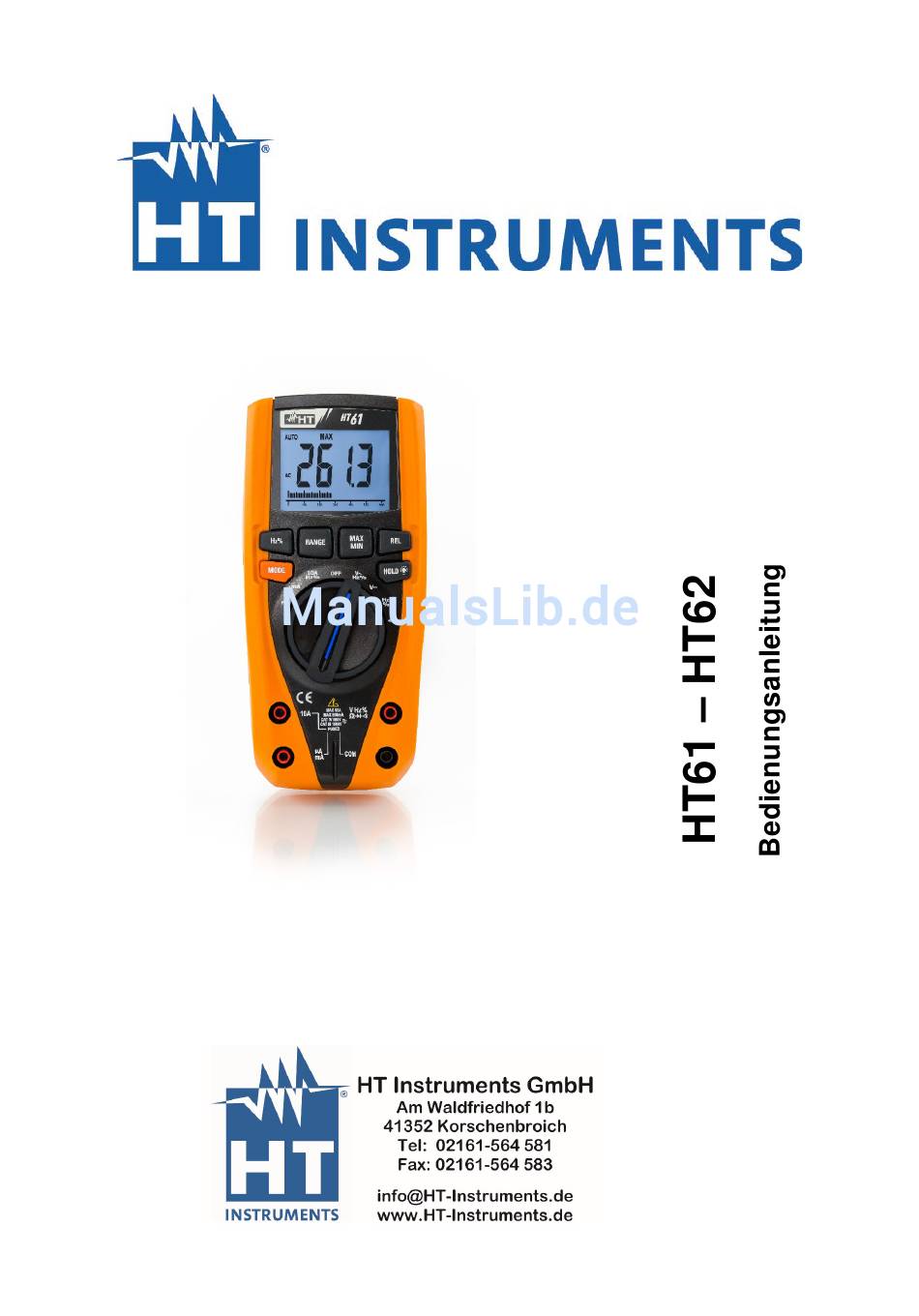

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de Copyright HT 2016 Ausführung DE 1.00 - xx/xx/2015...
-
Seite 2: Inhaltsverzeichnis
HT61-HT62 Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ..................... 2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 2.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT61-HT62 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN In dieser Anleitung werden die Modelle HT61 und HT62, sofern nicht anders angegeben, immer als Messgerät bezeichnet. Dieses Gerät entspricht der Sicherheitsnorm “ ” IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben... -
Seite 4: Während Des Gebrauchs
HT61-HT62 • Messen Sie keine Stromkreise, die die spezifizierten Spannungsgrenzen überschreiten. • Führen Sie keine Messungen unter Umweltbedingungen durch, die die in § 6.2.1 angegebenen Grenzwerte überschreiten. • Prüfen Sie, ob die Batterie korrekt installiert ist. • Prüfen Sie, ob die LCD-Anzeige und der Funktionswahlschalter dieselbe Funktion zeigen. -
Seite 5: Allgemeine Beschreibung
HT61-HT62 Beispiele hierfür sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten. • Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden, die nicht direkt an das HAUPTNETZ angeschlossen sind. Beispiele hierfür sind Messungen an Stromkreisen, die nicht vom HAUPTNETZ abzweigen bzw. -
Seite 6: Vorbereitung Zum Gebrauch
HT61-HT62 Es gilt: ∫ Es wird der RMS Wert (root mean square value) angegeben. Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und seinem RMS Wert definiert: CF (G)= Dieser Wert ändert sich mit der Wellenform des Signals, für eine perfekte Sinuswelle ist der Wert... -
Seite 7: Bedienungsanleitung

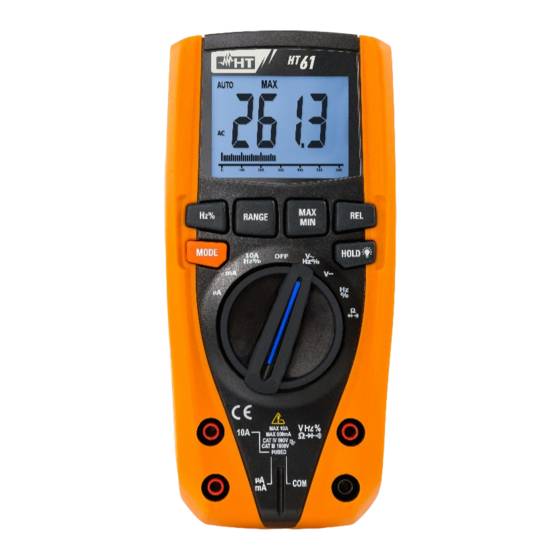

HT61-HT62 4. BEDIENUNGSANLEITUNG 4.1. BESCHREIBUNG DES GERÄTS 4.1.1. Funktionsbeschreibung LEGENDE: 1. LCD-Anzeige 2. RANGE(Messbereich) Taste 3. MAXMIN Taste 4. Hz% Taste 5. REL Taste 6. MODE Taste 7. HOLD Taste 8. Funktionswahlschalter 9. Eingangsbuchse 10A 10. Eingangsbuchse VHz%Ω (HT61) oder VHz%CAPTempΩ... -
Seite 8: Beschreibung Der Funktionstasten
HT61-HT62 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD/ Taste Durch Drücken der HOLD/ Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die HOLD “ ” Taste wieder zum Verlassen der Funktion. Drücken und halten Sie die HOLD/ Taste zur Aktivierung/Deaktivierung der Hintergrundbeleuchtung des Displays. -
Seite 9: Deaktivierung Der Auto Power Off Funktion
HT61-HT62 4.2.7. Deaktivierung der Auto Power Off Funktion Um die internen Batterien nicht unnötig zu belasten, schaltet sich das Gerät ca. 15 Minuten nach der letzten Funktionswahl automatisch aus. Das Symbol erscheint im Display. Zur “ ” Deaktivierung der automatischen Ausschaltung, gehen Sie wie folgt vor: ... -
Seite 10: Funktionen Des Funktionswahlschalters
Abb. 2: Verwendung des Gerätes für Gleichspannungsmessung 1. Wählen Sie Stellung V aus. 2. Verbinden Sie die rote Messleitung mit der VHz%Ω (HT61) oder VHz%CAPTempΩ (HT62) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse. 3. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit dem jeweils positiven und negativen Potenzial des zu messenden Kreises (siehe Fig. -
Seite 11: Ac Spannungsmessung
Abb. 3: Verwendung des Gerätes für Wechselspannungsmessung 1. Wählen Sie Stellung V∼Hz% aus. 2. Verbinden Sie die rote Messleitung mit der VHz%Ω (HT61) oder VHz%CAPTempΩ (HT62) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse. 3. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit den gewünschten Messpunkten des zu messenden Kreises (siehe Fig. -
Seite 12: Frequenzmessung Und Duty Cycle-Messung
” der Frequenz und vom Duty Cycle der Eingangsspannung anzuzeigen. 3. Verbinden Sie die rote Messleitung mit der VHz%Ω (HT61) oder VHz%CAPTempΩ (HT62) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse. 4. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit den gewünschten Messpunkten des zu messenden Kreises (siehe Fig. -
Seite 13: Widerstandsmessung Und Durchgangsprüfung
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 5: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie die Stellung Ω (HT61) oder ΩCAP (HT62) aus. 2. Verbinden Sie die rote Messleitung mit der VHz%Ω (HT61) oder VHz%CAPTempΩ... -
Seite 14: Diodenprüfung
Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für die Diodenprüfung 1. Wählen Sie die Stellung Ω (HT61) oder ΩCAP (HT62) aus. 2. Drücken Sie die MODE Taste zur Auswahl der Messung. -
Seite 15: Kapazitätsmessung (Nur Ht62)
HT61-HT62 4.3.6. Kapazitätsmessung (nur HT62) ACHTUNG Bevor Sie Kapazitätsmessungen an Messkreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität. -
Seite 16: Temperaturmessung Mit K-Fühler (Ht62)
HT61-HT62 4.3.7. Temperaturmessung mit K-Fühler (HT62) ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 8: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie die Stellung Temp°C°F aus. 2. Drücken Sie die MODE Taste, bis das Symbol °C... -
Seite 17: Dc Strommessung
HT61-HT62 4.3.8. DC Strommessung ACHTUNG Der maximale DC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAµA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 18: Ac Strommessung
HT61-HT62 4.3.9. AC Strommessung ACHTUNG Der maximale AC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAµA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 19: Wartung Und Pflege
HT61-HT62 5. WARTUNG UND PFLEGE ACHTUNG • Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen. • Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus. -
Seite 20: Technische Daten
HT61-HT62 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Messgenauigkeit angegeben als [%Ablesung + (Anz. Ziffer*Auflösung)] bei 18°C ÷ 25°C <75%RH DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 600.0mV 0.1mV 6.000V 0.001V ±(1.0%Abl + 2Ziff) 60.00V 0.01V 1000VDC/ACrms >10MΩ 600.0V 0.1V 1000V... - Seite 21 HT61-HT62 Widerstand und Durchgangsprüfung Bereich Auflösung Genauigkeit Summer Überlastschutz 600.0Ω 0.1Ω 6.000kΩ 0.001kΩ ±(1.0%Abl + 4Ziff) 60.00kΩ 0.01kΩ <100Ω 1000VDC/ACrms 600.0kΩ 0.1kΩ 6.000MΩ 0.001MΩ ±(2.0%Abl + 10Ziff) 60.00MΩ 0.01MΩ Frequenz (elektrische Kreise) Bereich Auflösung Genauigkeit Überlastschutz 10.00Hz ÷ 400Hz ±(1.5%Abl + 5Ziff) 0.01Hz...
-
Seite 22: Bezugsnormen
HT61-HT62 6.1.1. Bezugsnormen Sicherheit: IEC/EN61010-1 EMC: IEC/EN 61326-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V, CAT III 1000V Maximale Betriebshöhe: 2000m 6.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 175 x 85 x 55mm Gewicht (inklusive Batterie):... - Seite 23 HT61-HT62 • K-Typ Fühler für die Temperatur von Oberflächen (HT62) Code TK110 • K-Typ Fühler für die Temperatur von Oberflächen mit 90° Spitze (HT62) Code TK111 DE - 22...
-
Seite 24: Service
HT61-HT62 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
