2. ALLGEMEINE BESCHREIBUNG

2.1. EINFÜHRUNG
Das PQA924 wurde entwickelt, um auf schnellste und einfachste Weise Untersuchungen
der Strom- & Spannungsqualität gemäß den Anforderungen der Norm IEC/EN61000-4-30
durchzuführen. Es
Autokonfigurations-funktionen und eine intuitive Software für die Analyse der Ergebnisse
und die Erstellung von Messprotokollen. Das PQA924 bietet auch eine hohe
Messgenauigkeit (S-Klasse), die häufig in anspruchsvollen Untersuchungen der Strom-
&Spannungsqualität verwendet wird.
2.2.

FUNKTIONSWEISE DES INSTRUMENTS

Das PQA924 ist in der Lage, jedes kritische Ereignis im Zusammenhang mit der Netzqualität
zu erfassen: schnelle Spannungstransienten, Harmonischeen und Interharmonische von
Spannung und Strom, LeistungsHarmonischeen, Spannungsfälle, Spannungsspitzen und
Einschaltstrom sowie eine Flicker-Analyse, d. h. alle möglichen Parameter, die es
ermöglichen, das untersuchte elektrische System zu charakterisieren. Insbesondere kann
das Instrument bis zu 3180 Kanäle, Spannungs-Strom-Ereignisse gleichzeitig aufzeichnen:
➢ Bis zu 386 Kanäle für Netzwerkparametern (130 Kategorien: Frequenz, Spannung,
Strom, Leistung usw.)
➢ Bis zu 2225 Harmonischeswerte (Amplituden und Phasen der Spannungs- und
StromHarmonischeen bis zur 63. Ordnung, LeistungsHarmonischeen bis 63. Ordnung,
THD%, k-Faktoren)
➢ Bis zu 536 Interharmonische Werte (Interharmonische Gruppen bis 63. Ordnung für
Spannungen und Ströme, THD%)
➢ Bis zu 24 Kanäle für Energiedaten (aktive und reaktive Energien)
➢ Bis zu 6 Kanäle für Flicker-Daten (Pst-, Plt-Spannungen)
➢ Ereignisse im Zusammenhang mit Spannungsfällen, Spannungsschwankungen und
Spannungsunterbrechungen
➢ Ereignisse im Zusammenhang mit schnellen Spannungstransienten (max. Spannung
8kV, Mindestdauer 1µs)
➢ Ereignisse im Zusammenhang mit Einschaltströmen (ab 10ms)
2.3.

STARTBILDSCHIRM

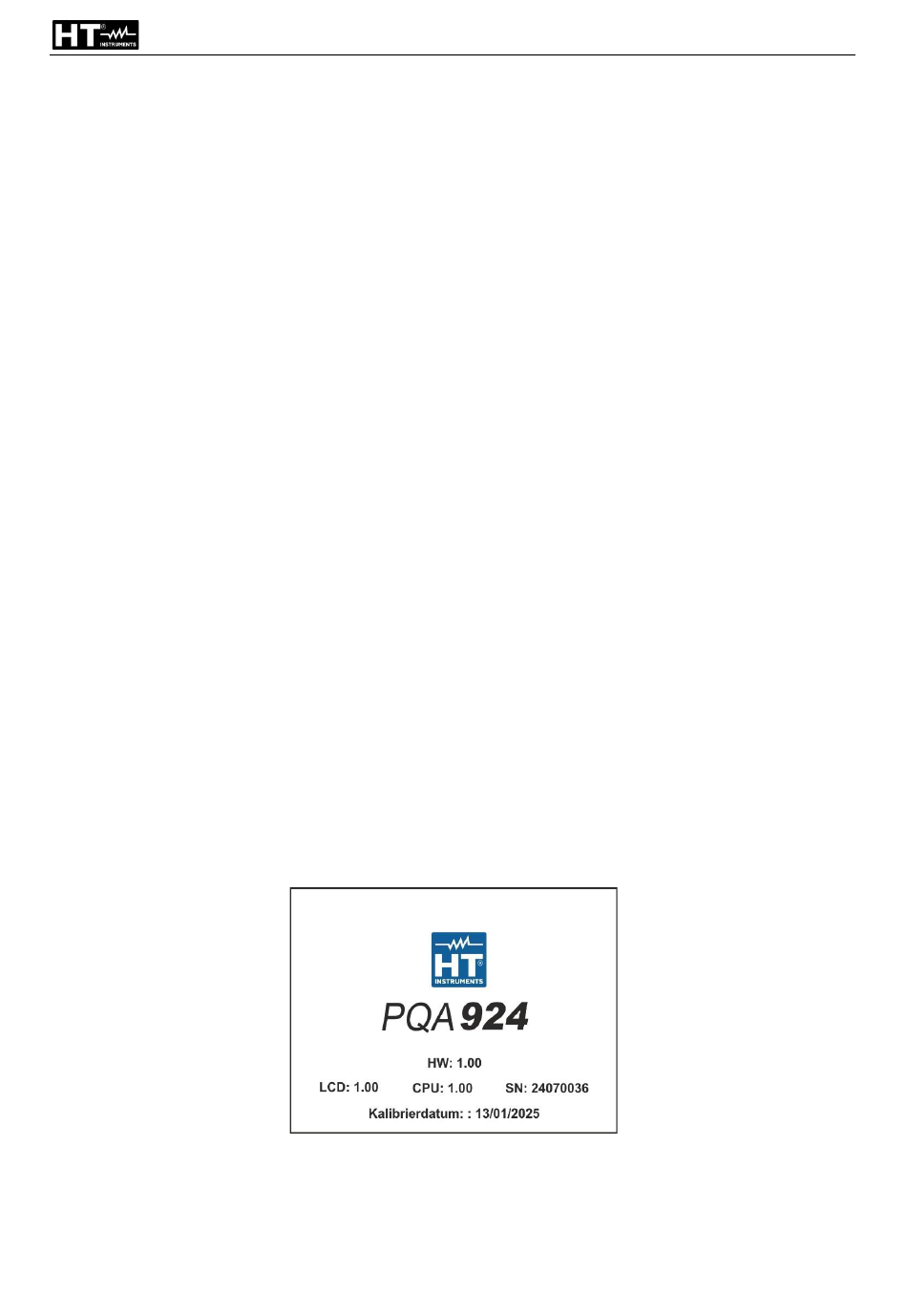

Wenn Sie das Instrument über die ON/OFF-Taste einschalten, wird der folgende Bildschirm
für einige Sekunden der Initialisierung angezeigt:
Darin werden (neben dem Hersteller und dem Modell des Instruments) angezeigt:
• Die Seriennummer des Instruments (SN).
• Die Firmware- und Hardware-Versionen des Instruments (LCD, CPU, HW).
• Das Datum der letzten durchgeführten Kalibrierung (Kalibrierungsdatum:).
bietet eine Touchscreen
DE - 6
Benutzeroberfläche,
PQA924
erweiterte
