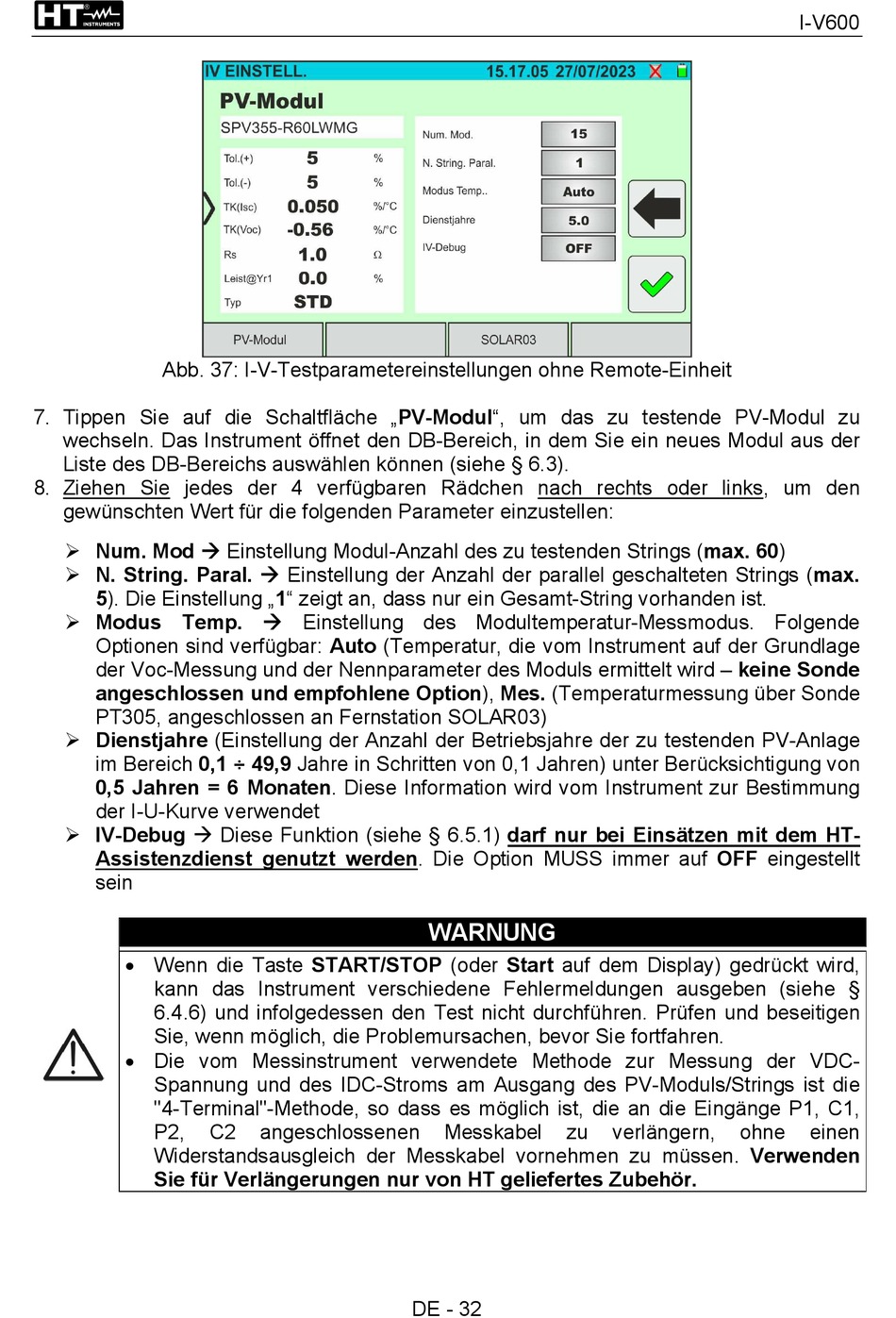

Abb. 37: I-V-Testparametereinstellungen ohne Remote-Einheit
7. Tippen Sie auf die Schaltfläche „PV-Modul", um das zu testende PV-Modul zu
wechseln. Das Instrument öffnet den DB-Bereich, in dem Sie ein neues Modul aus der
Liste des DB-Bereichs auswählen können (siehe § 6.3).
8. Ziehen Sie jedes der 4 verfügbaren Rädchen nach rechts oder links, um den
gewünschten Wert für die folgenden Parameter einzustellen:
 Num. Mod  Einstellung Modul-Anzahl des zu testenden Strings (max. 60)
 N. String. Paral.  Einstellung der Anzahl der parallel geschalteten Strings (max.
5). Die Einstellung „1" zeigt an, dass nur ein Gesamt-String vorhanden ist.
 Modus Temp.  Einstellung des Modultemperatur-Messmodus. Folgende
Optionen sind verfügbar: Auto (Temperatur, die vom Instrument auf der Grundlage
der Voc-Messung und der Nennparameter des Moduls ermittelt wird – keine Sonde
angeschlossen und empfohlene Option), Mes. (Temperaturmessung über Sonde
PT305, angeschlossen an Fernstation SOLAR03)
 Dienstjahre (Einstellung der Anzahl der Betriebsjahre der zu testenden PV-Anlage
im Bereich 0,1 ÷ 49,9 Jahre in Schritten von 0,1 Jahren) unter Berücksichtigung von
0,5 Jahren = 6 Monaten. Diese Information wird vom Instrument zur Bestimmung
der I-U-Kurve verwendet
 IV-Debug  Diese Funktion (siehe § 6.5.1) darf nur bei Einsätzen mit dem HT-
Assistenzdienst genutzt werden. Die Option MUSS immer auf OFF eingestellt
sein
 Wenn die Taste START/STOP (oder Start auf dem Display) gedrückt wird,
kann das Instrument verschiedene Fehlermeldungen ausgeben (siehe §
6.4.6) und infolgedessen den Test nicht durchführen. Prüfen und beseitigen
Sie, wenn möglich, die Problemursachen, bevor Sie fortfahren.
 Die vom Messinstrument verwendete Methode zur Messung der VDC-
Spannung und des IDC-Stroms am Ausgang des PV-Moduls/Strings ist die
"4-Terminal"-Methode, so dass es möglich ist, die an die Eingänge P1, C1,
P2,
Widerstandsausgleich der Messkabel vornehmen zu müssen. Verwenden
Sie für Verlängerungen nur von HT geliefertes Zubehör.
C2 angeschlossenen
WARNUNG
Messkabel zu
DE - 32
verlängern, ohne
I-V600
einen
