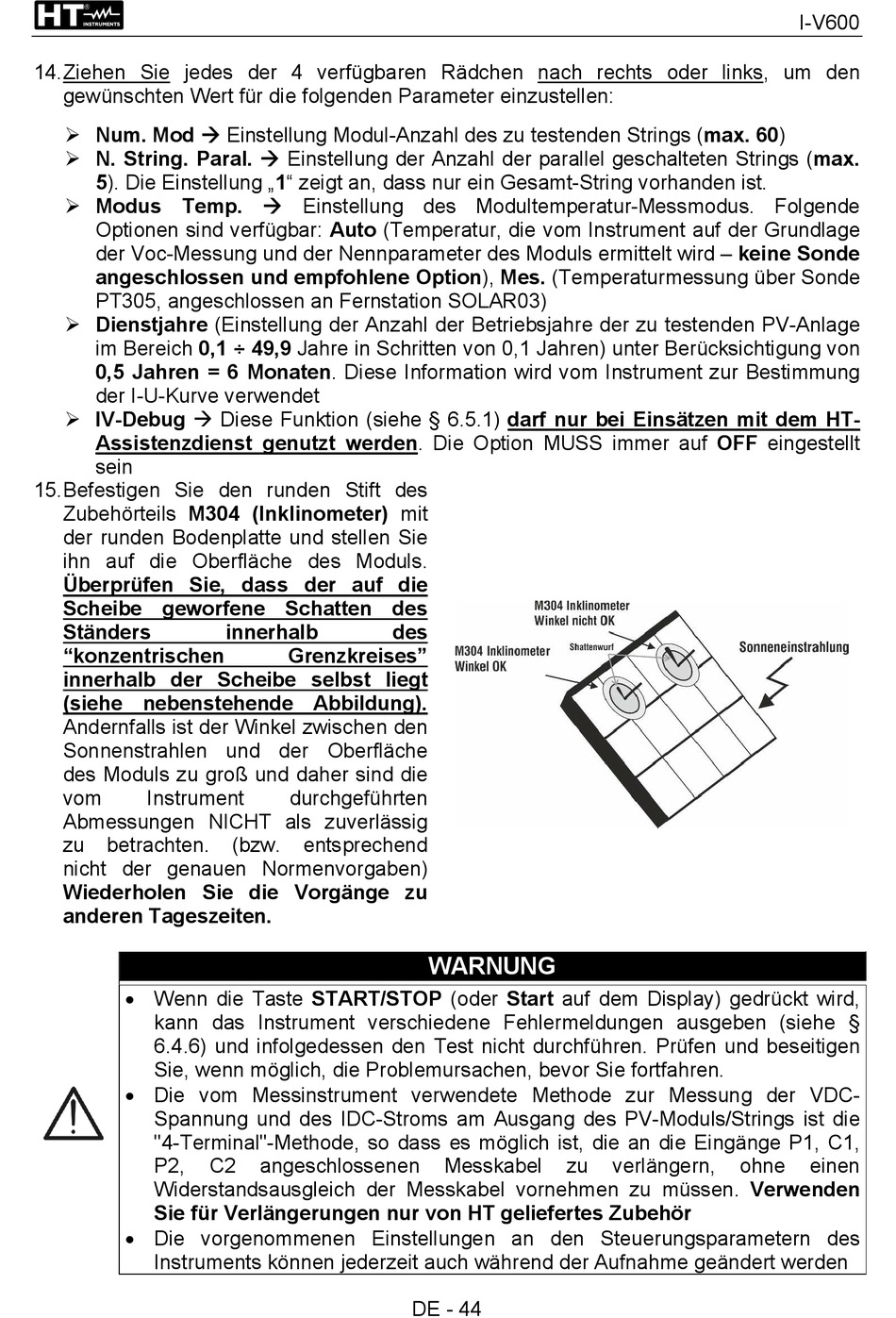

14. Ziehen Sie jedes der 4 verfügbaren Rädchen nach rechts oder links, um den
gewünschten Wert für die folgenden Parameter einzustellen:
 Num. Mod  Einstellung Modul-Anzahl des zu testenden Strings (max. 60)
 N. String. Paral.  Einstellung der Anzahl der parallel geschalteten Strings (max.
5). Die Einstellung „1" zeigt an, dass nur ein Gesamt-String vorhanden ist.
 Modus Temp.  Einstellung des Modultemperatur-Messmodus. Folgende
Optionen sind verfügbar: Auto (Temperatur, die vom Instrument auf der Grundlage
der Voc-Messung und der Nennparameter des Moduls ermittelt wird – keine Sonde
angeschlossen und empfohlene Option), Mes. (Temperaturmessung über Sonde
PT305, angeschlossen an Fernstation SOLAR03)
 Dienstjahre (Einstellung der Anzahl der Betriebsjahre der zu testenden PV-Anlage
im Bereich 0,1 ÷ 49,9 Jahre in Schritten von 0,1 Jahren) unter Berücksichtigung von
0,5 Jahren = 6 Monaten. Diese Information wird vom Instrument zur Bestimmung
der I-U-Kurve verwendet
 IV-Debug  Diese Funktion (siehe § 6.5.1) darf nur bei Einsätzen mit dem HT-
Assistenzdienst genutzt werden. Die Option MUSS immer auf OFF eingestellt
sein
15. Befestigen Sie den runden Stift des
Zubehörteils M304 (Inklinometer) mit
der runden Bodenplatte und stellen Sie
ihn auf die Oberfläche des Moduls.
Überprüfen Sie, dass der auf die
Scheibe geworfene Schatten des
Ständers
"konzentrischen
innerhalb der Scheibe selbst liegt
(siehe nebenstehende Abbildung).
Andernfalls ist der Winkel zwischen den
Sonnenstrahlen und der Oberfläche
des Moduls zu groß und daher sind die
vom Instrument
Abmessungen NICHT als zuverlässig
zu betrachten.
nicht der genauen Normenvorgaben)
Wiederholen Sie die Vorgänge zu
anderen Tageszeiten.
 Wenn die Taste START/STOP (oder Start auf dem Display) gedrückt wird,
kann das Instrument verschiedene Fehlermeldungen ausgeben (siehe §
6.4.6) und infolgedessen den Test nicht durchführen. Prüfen und beseitigen
Sie, wenn möglich, die Problemursachen, bevor Sie fortfahren.
 Die vom Messinstrument verwendete Methode zur Messung der VDC-
Spannung und des IDC-Stroms am Ausgang des PV-Moduls/Strings ist die
"4-Terminal"-Methode, so dass es möglich ist, die an die Eingänge P1, C1,
P2,
Widerstandsausgleich der Messkabel vornehmen zu müssen. Verwenden
Sie für Verlängerungen nur von HT geliefertes Zubehör
 Die vorgenommenen Einstellungen an den Steuerungsparametern des
Instruments können jederzeit auch während der Aufnahme geändert werden
innerhalb
Grenzkreises"
durchgeführten
(bzw. entsprechend
C2 angeschlossenen
des
WARNUNG
Messkabel
DE - 44
zu verlängern,
I-V600
ohne einen
