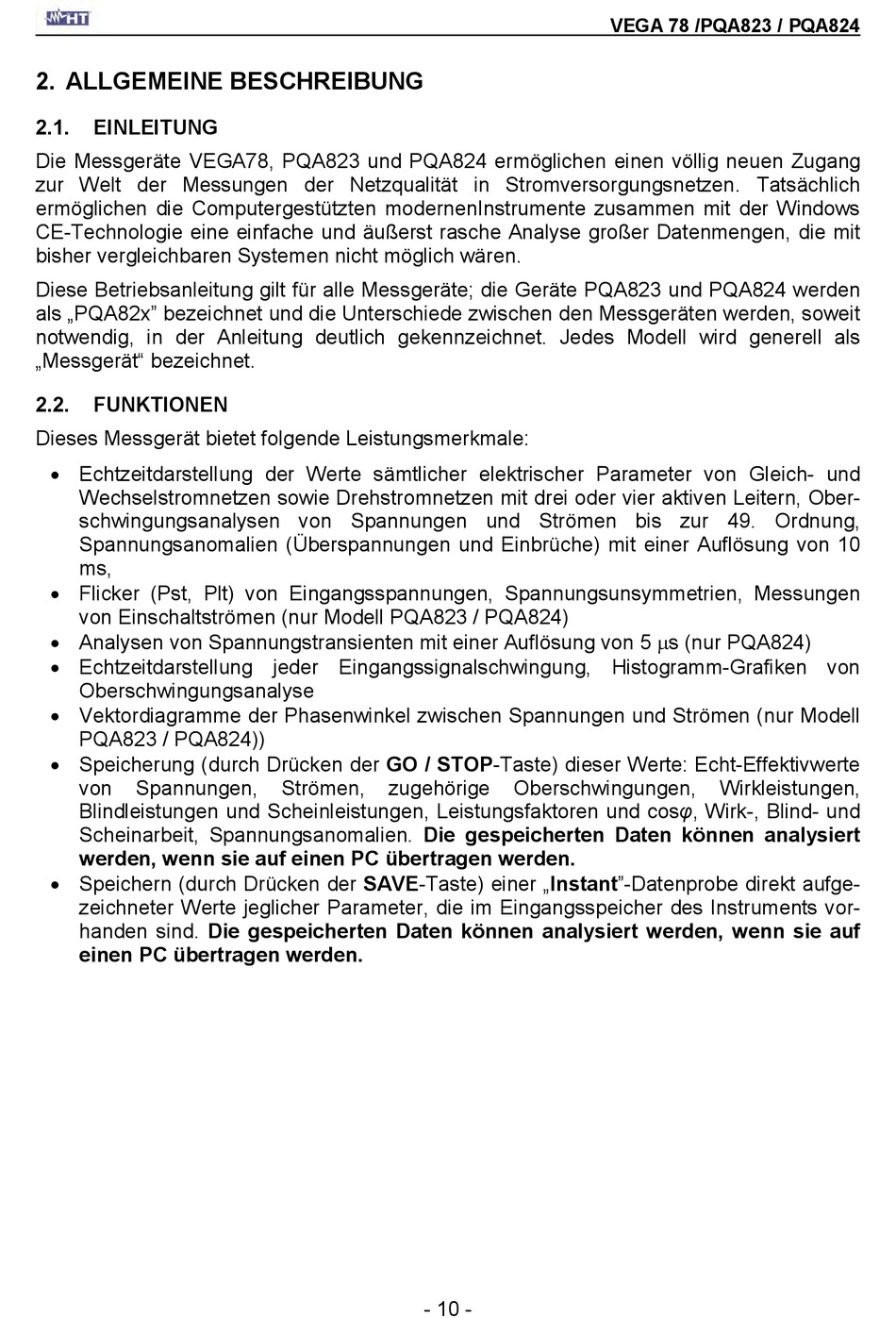

2. ALLGEMEINE BESCHREIBUNG
2.1.
EINLEITUNG
Die Messgeräte VEGA78, PQA823 und PQA824 ermöglichen einen völlig neuen Zugang
zur Welt der Messungen der Netzqualität in Stromversorgungsnetzen. Tatsächlich
ermöglichen die Computergestützten modernenInstrumente zusammen mit der Windows
CE-Technologie eine einfache und äußerst rasche Analyse großer Datenmengen, die mit
bisher vergleichbaren Systemen nicht möglich wären.
Diese Betriebsanleitung gilt für alle Messgeräte; die Geräte PQA823 und PQA824 werden
als „PQA82x" bezeichnet und die Unterschiede zwischen den Messgeräten werden, soweit
notwendig, in der Anleitung deutlich gekennzeichnet. Jedes Modell wird generell als
„Messgerät" bezeichnet.
2.2.
FUNKTIONEN
Dieses Messgerät bietet folgende Leistungsmerkmale:
Echtzeitdarstellung der Werte sämtlicher elektrischer Parameter von Gleich- und
Wechselstromnetzen sowie Drehstromnetzen mit drei oder vier aktiven Leitern, Ober-
schwingungsanalysen von Spannungen und Strömen bis zur 49. Ordnung,
Spannungsanomalien (Überspannungen und Einbrüche) mit einer Auflösung von 10
ms,
Flicker (Pst, Plt) von Eingangsspannungen, Spannungsunsymmetrien, Messungen
von Einschaltströmen (nur Modell PQA823 / PQA824)
Analysen von Spannungstransienten mit einer Auflösung von 5 s (nur PQA824)
Echtzeitdarstellung jeder Eingangssignalschwingung, Histogramm-Grafiken von
Oberschwingungsanalyse
Vektordiagramme der Phasenwinkel zwischen Spannungen und Strömen (nur Modell
PQA823 / PQA824))
Speicherung (durch Drücken der GO / STOP-Taste) dieser Werte: Echt-Effektivwerte
von
Spannungen,
Blindleistungen und Scheinleistungen, Leistungsfaktoren und cosφ, Wirk-, Blind- und
Scheinarbeit, Spannungsanomalien. Die gespeicherten Daten können analysiert
werden, wenn sie auf einen PC übertragen werden.
Speichern (durch Drücken der SAVE-Taste) einer „Instant"-Datenprobe direkt aufge-
zeichneter Werte jeglicher Parameter, die im Eingangsspeicher des Instruments vor-
handen sind. Die gespeicherten Daten können analysiert werden, wenn sie auf
einen PC übertragen werden.
Strömen,
zugehörige
- 10 -
VEGA 78 /PQA823 / PQA824
Oberschwingungen,
Wirkleistungen,
