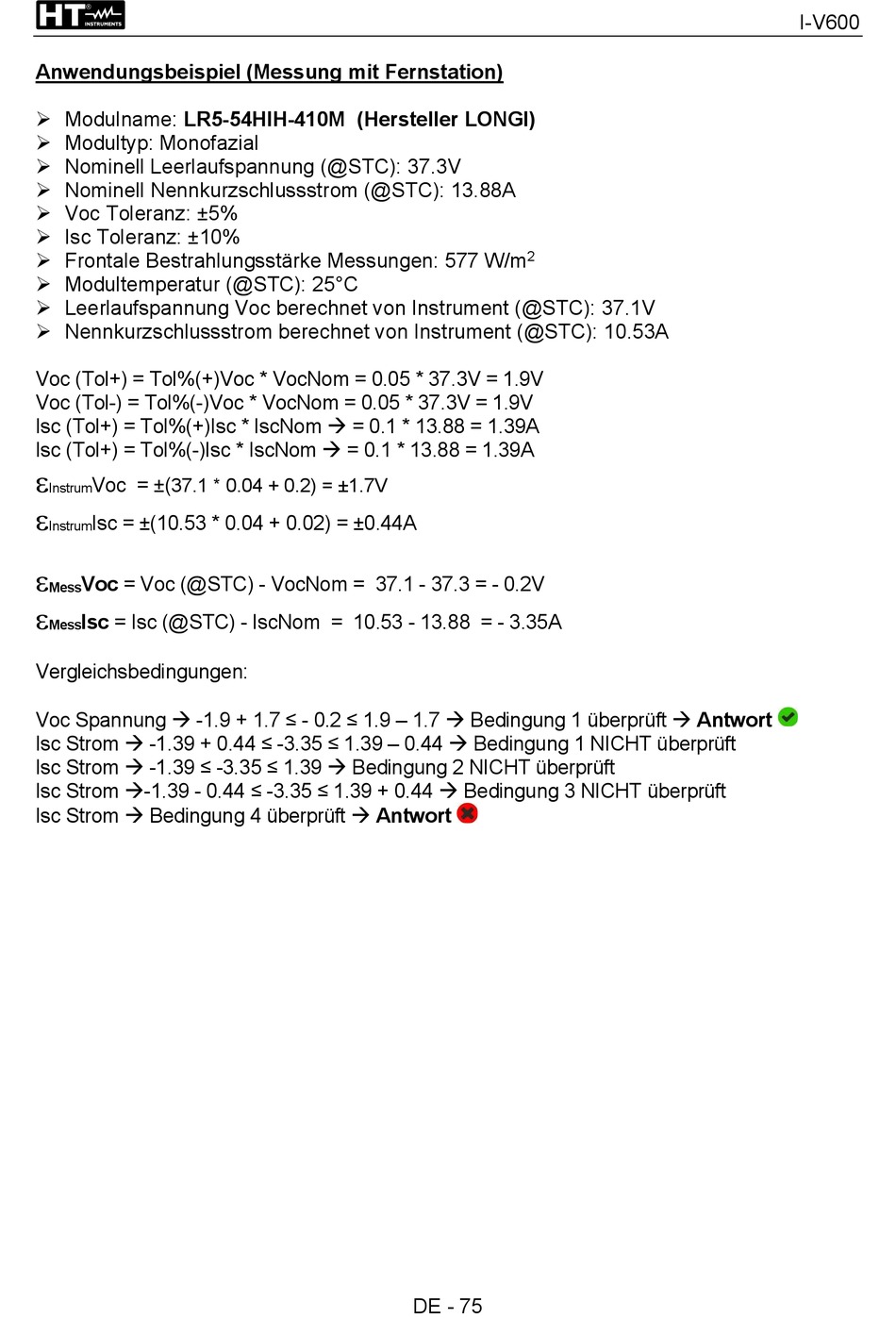

Anwendungsbeispiel (Messung mit Fernstation)
 Modulname: LR5-54HIH-410M (Hersteller LONGI)
 Modultyp: Monofazial
 Nominell Leerlaufspannung (@STC): 37.3V
 Nominell Nennkurzschlussstrom (@STC): 13.88A
 Voc Toleranz: ±5%
 Isc Toleranz: ±10%
 Frontale Bestrahlungsstärke Messungen: 577 W/m
 Modultemperatur (@STC): 25°C
 Leerlaufspannung Voc berechnet von Instrument (@STC): 37.1V
 Nennkurzschlussstrom berechnet von Instrument (@STC): 10.53A
Voc (Tol+) = Tol%(+)Voc * VocNom = 0.05 * 37.3V = 1.9V
Voc (Tol-) = Tol%(-)Voc * VocNom = 0.05 * 37.3V = 1.9V
Isc (Tol+) = Tol%(+)Isc * IscNom  = 0.1 * 13.88 = 1.39A
Isc (Tol+) = Tol%(-)Isc * IscNom  = 0.1 * 13.88 = 1.39A

Voc = ±(
37.1 * 0.04 + 0.2) = ±1.7V
Instrum

Isc = ±(10.53 * 0.04 + 0.02) = ±0.44A
Instrum

Voc = Voc (@STC) - VocNom = 37.1 - 37.3 = - 0.2V
Mess

Isc = Isc (@STC) - IscNom = 10.53 - 13.88 = - 3.35A
Mess
Vergleichsbedingungen:
Voc Spannung  -1.9 + 1.7 ≤ - 0.2 ≤ 1.9 – 1.7  Bedingung 1 überprüft  Antwort
Isc Strom  -1.39 + 0.44 ≤ -3.35 ≤ 1.39 – 0.44  Bedingung 1 NICHT überprüft
Isc Strom  -1.39 ≤ -3.35 ≤ 1.39  Bedingung 2 NICHT überprüft
Isc Strom -1.39 - 0.44 ≤ -3.35 ≤ 1.39 + 0.44  Bedingung 3 NICHT überprüft
Isc Strom  Bedingung 4 überprüft  Antwort
