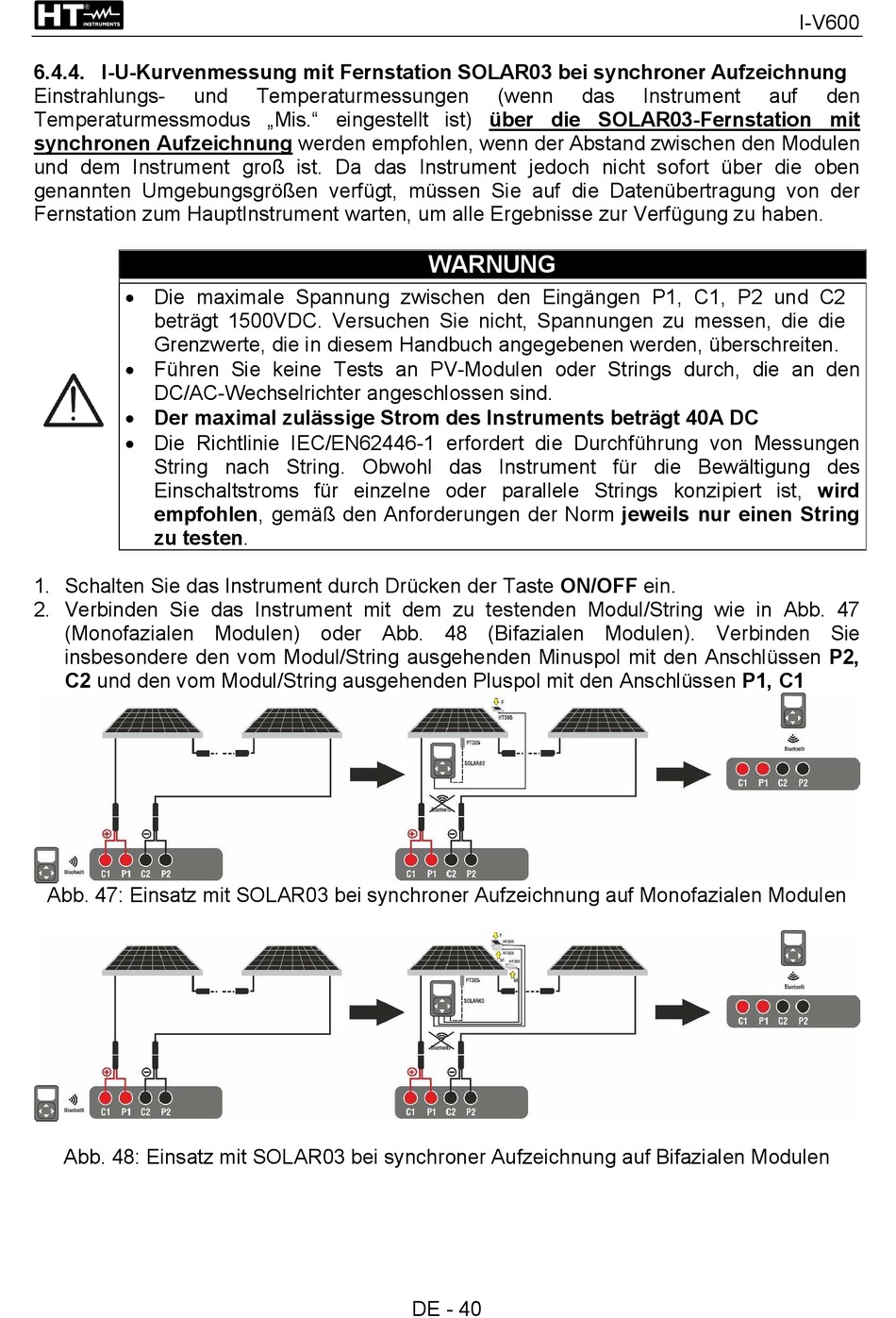

6.4.4. I-U-Kurvenmessung mit Fernstation SOLAR03 bei synchroner Aufzeichnung

Einstrahlungs- und
Temperaturmessmodus „Mis." eingestellt ist) über die SOLAR03-Fernstation mit
synchronen Aufzeichnung werden empfohlen, wenn der Abstand zwischen den Modulen
und dem Instrument groß ist. Da das Instrument jedoch nicht sofort über die oben
genannten Umgebungsgrößen verfügt, müssen Sie auf die Datenübertragung von der
Fernstation zum HauptInstrument warten, um alle Ergebnisse zur Verfügung zu haben.
 Die maximale Spannung zwischen den Eingängen P1, C1, P2 und C2
beträgt 1500VDC. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
 Führen Sie keine Tests an PV-Modulen oder Strings durch, die an den
DC/AC-Wechselrichter angeschlossen sind.
 Der maximal zulässige Strom des Instruments beträgt 40A DC
 Die Richtlinie IEC/EN62446-1 erfordert die Durchführung von Messungen
String nach String. Obwohl das Instrument für die Bewältigung des
Einschaltstroms für einzelne oder parallele Strings konzipiert ist, wird
empfohlen, gemäß den Anforderungen der Norm jeweils nur einen String
zu testen.
1. Schalten Sie das Instrument durch Drücken der Taste ON/OFF ein.
2. Verbinden Sie das Instrument mit dem zu testenden Modul/String wie in Abb. 47
(Monofazialen Modulen) oder Abb. 48 (Bifazialen Modulen). Verbinden Sie
insbesondere den vom Modul/String ausgehenden Minuspol mit den Anschlüssen P2,
C2 und den vom Modul/String ausgehenden Pluspol mit den Anschlüssen P1, C1
Abb. 47: Einsatz mit SOLAR03 bei synchroner Aufzeichnung auf Monofazialen Modulen
Abb. 48: Einsatz mit SOLAR03 bei synchroner Aufzeichnung auf Bifazialen Modulen
Temperaturmessungen
DE - 40
