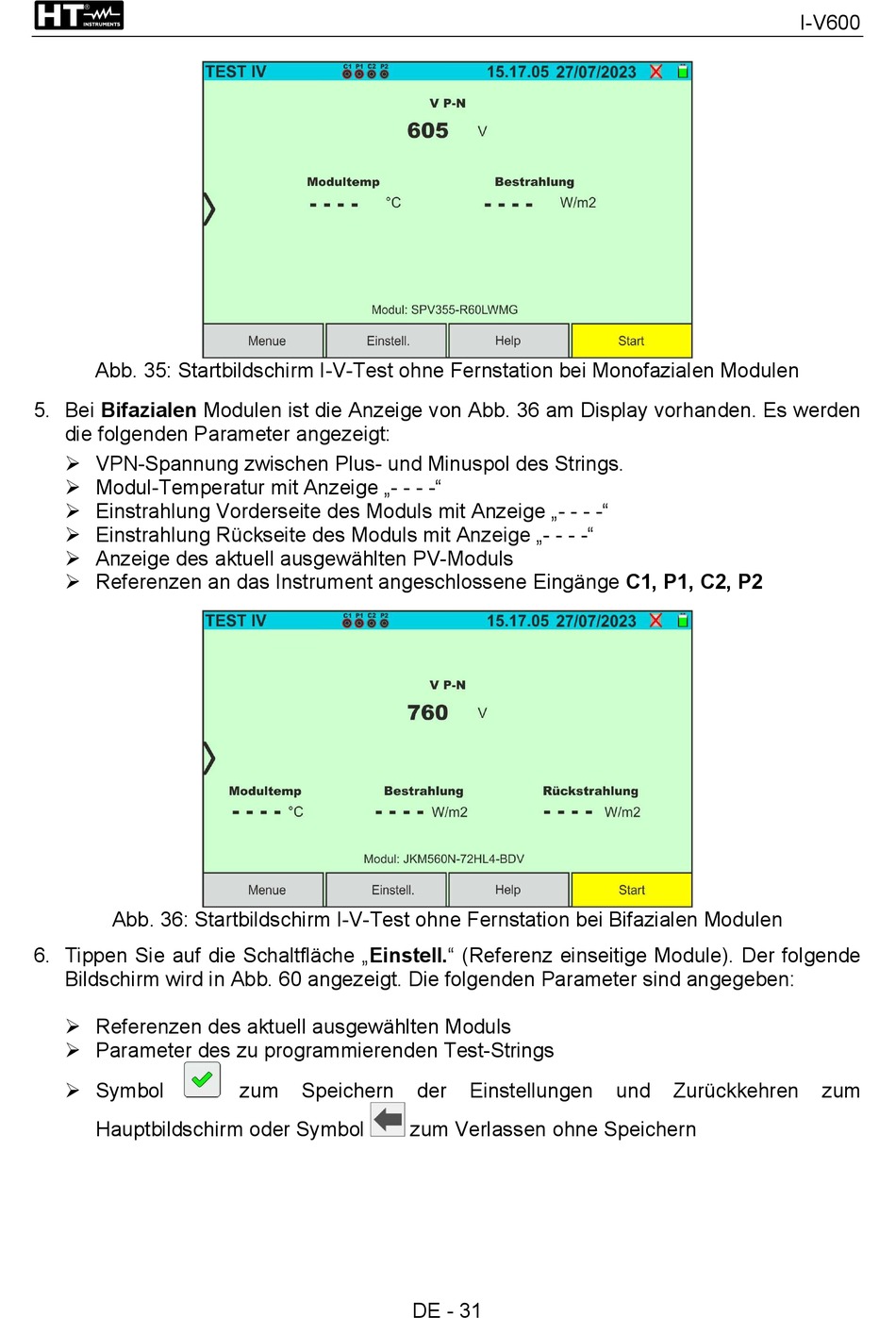

Abb. 35: Startbildschirm I-V-Test ohne Fernstation bei Monofazialen Modulen
5. Bei Bifazialen Modulen ist die Anzeige von Abb. 36 am Display vorhanden. Es werden
die folgenden Parameter angezeigt:
 VPN-Spannung zwischen Plus- und Minuspol des Strings.
 Modul-Temperatur mit Anzeige „- - - -"
 Einstrahlung Vorderseite des Moduls mit Anzeige „- - - -"
 Einstrahlung Rückseite des Moduls mit Anzeige „- - - -"
 Anzeige des aktuell ausgewählten PV-Moduls
 Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2
Abb. 36: Startbildschirm I-V-Test ohne Fernstation bei Bifazialen Modulen
6. Tippen Sie auf die Schaltfläche „Einstell." (Referenz einseitige Module). Der folgende
Bildschirm wird in Abb. 60 angezeigt. Die folgenden Parameter sind angegeben:
 Referenzen des aktuell ausgewählten Moduls
 Parameter des zu programmierenden Test-Strings
 Symbol
Hauptbildschirm oder Symbol
zum Speichern der Einstellungen
zum Verlassen ohne Speichern
DE - 31
und Zurückkehren
I-V600
zum
