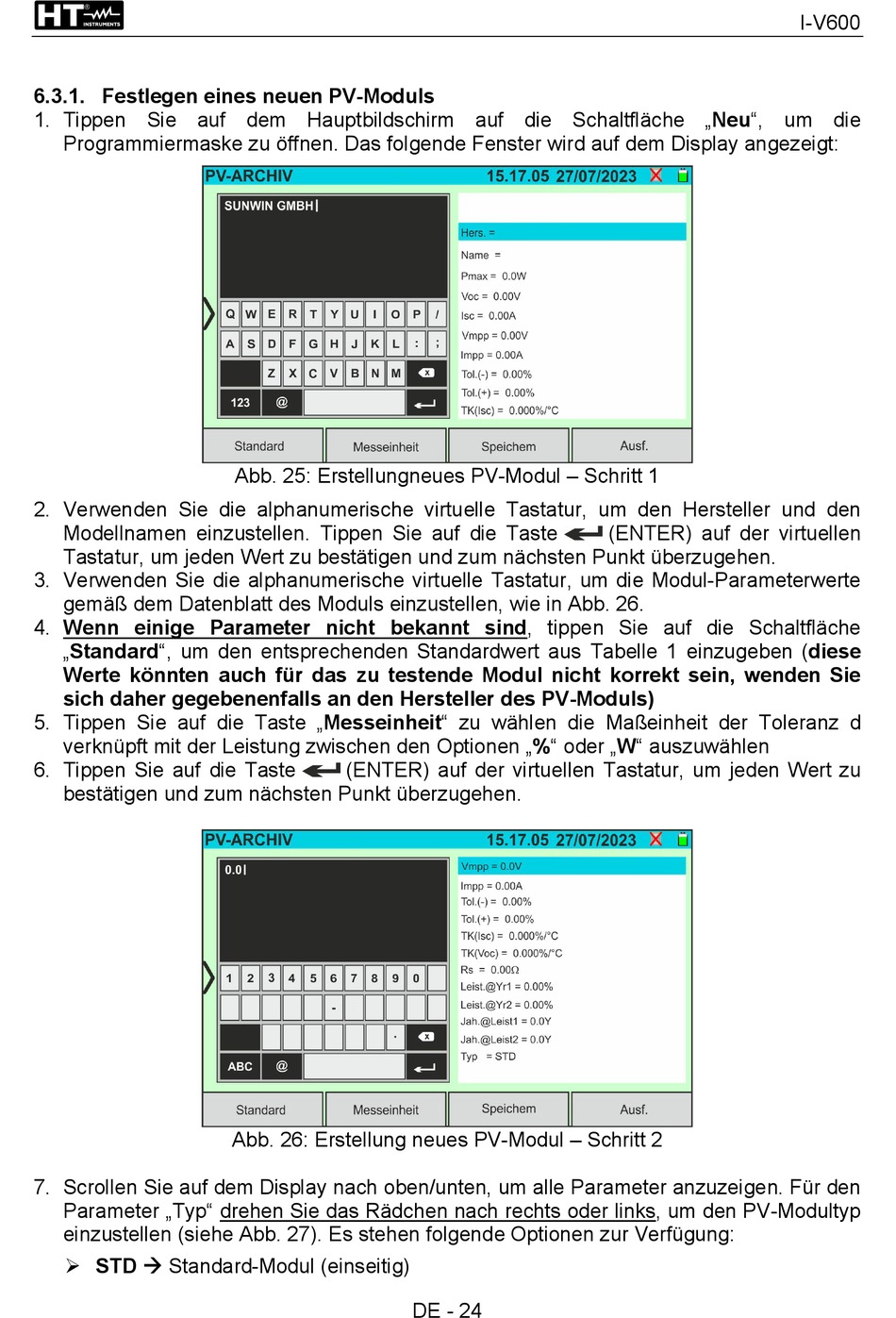

6.3.1. Festlegen eines neuen PV-Moduls

1. Tippen Sie auf dem Hauptbildschirm auf die Schaltfläche „Neu", um die
Programmiermaske zu öffnen. Das folgende Fenster wird auf dem Display angezeigt:
2. Verwenden Sie die alphanumerische virtuelle Tastatur, um den Hersteller und den
Modellnamen einzustellen. Tippen Sie auf die Taste
Tastatur, um jeden Wert zu bestätigen und zum nächsten Punkt überzugehen.
3. Verwenden Sie die alphanumerische virtuelle Tastatur, um die Modul-Parameterwerte
gemäß dem Datenblatt des Moduls einzustellen, wie in Abb. 26.
4. Wenn einige Parameter nicht bekannt sind, tippen Sie auf die Schaltfläche
„Standard", um den entsprechenden Standardwert aus Tabelle 1 einzugeben (diese
Werte könnten auch für das zu testende Modul nicht korrekt sein, wenden Sie
sich daher gegebenenfalls an den Hersteller des PV-Moduls)
5. Tippen Sie auf die Taste „Messeinheit" zu wählen die Maßeinheit der Toleranz d
verknüpft mit der Leistung zwischen den Optionen „%" oder „W" auszuwählen
6. Tippen Sie auf die Taste
bestätigen und zum nächsten Punkt überzugehen.
7. Scrollen Sie auf dem Display nach oben/unten, um alle Parameter anzuzeigen. Für den
Parameter „Typ" drehen Sie das Rädchen nach rechts oder links, um den PV-Modultyp
einzustellen (siehe Abb. 27). Es stehen folgende Optionen zur Verfügung:
 STD  Standard-Modul (einseitig)
Abb. 25: Erstellungneues PV-Modul – Schritt 1
(ENTER) auf der virtuellen Tastatur, um jeden Wert zu
Abb. 26: Erstellung neues PV-Modul – Schritt 2
DE - 24
(ENTER) auf der virtuellen
