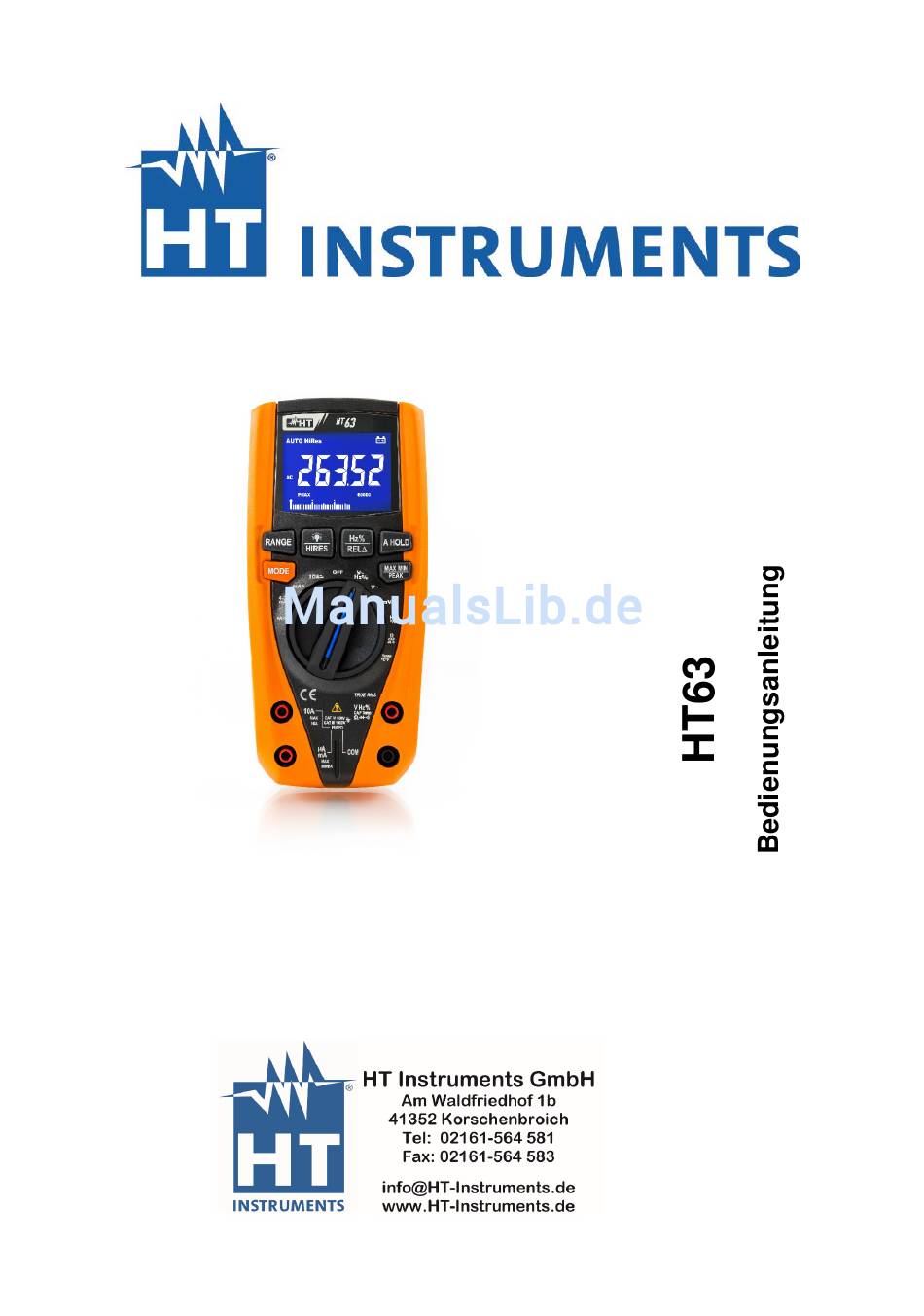

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de Copyright HT 2016 Ausführung DE 1.00 - xx/xx/2015...
-
Seite 2: Inhaltsverzeichnis
HT63 Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ..................... 2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 2.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT63 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
HT63 angegebenen Grenzwerte überschreiten. • Prüfen Sie, ob die Batterie korrekt installiert ist. • Prüfen Sie, ob die LCD-Anzeige und der Funktionswahlschalter dieselbe Funktion zeigen. 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: ACHTUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. -
Seite 5: Allgemeine Beschreibung
HT63 • Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden, die nicht direkt an das HAUPTNETZ angeschlossen sind. Beispiele hierfür sind Messungen an Stromkreisen, die nicht vom HAUPTNETZ abzweigen bzw. speziell (intern) abgesicherte, vom HAUPTNETZ abzweigende Stromkreise. Im zweiten Fall sind die Transienten-Belastungen variabel; aus diesem Grund erfordert die Norm, dass die Transientenfestigkeit des Geräts dem Benutzer bekannt sein muss. -
Seite 6: Vorbereitung Zum Gebrauch
HT63 ∫ Es wird der RMS Wert (root mean square value) angegeben. Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und seinem RMS Wert definiert: CF (G)= Dieser Wert ändert sich mit der Wellenform des Signals, für eine perfekte Sinuswelle ist der Wert 2 =1.41. -
Seite 7: Bedienungsanleitung

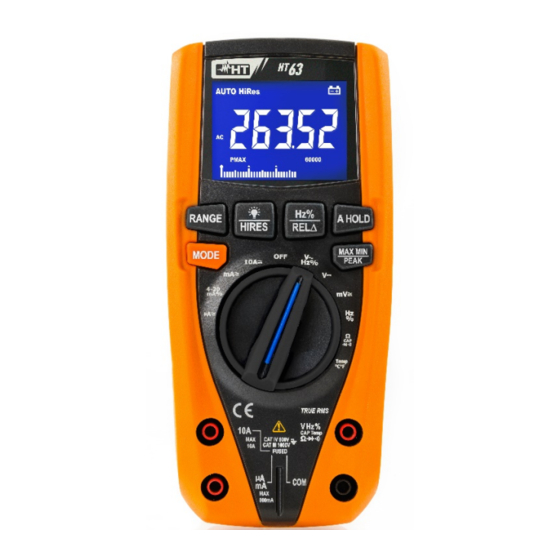

HT63 4. BEDIENUNGSANLEITUNG 4.1. BESCHREIBUNG DES GERÄTES 4.1.1. Funktionsbeschreibung LEGENDE: 1. LCD-Anzeige /HIRES Taste 3. Hz% / REL Taste∆ 4. RANGE Taste 5. A HOLD Taste 6. MODE Taste 7. MAXMIN/PEAK Taste 8. Funktionswahlschalter 9. Eingangsbuchse 10A 10. Eingangsbuchse VHz%CAPTemp Ω 11. -
Seite 8: Beschreibung Der Funktionstasten
HT63 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. A HOLD Taste Durch Drücken der A HOLD Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die HOLD “ ” Taste wieder zum Verlassen der Funktion. Drücken und halten Sie die A HOLD Taste zur Aktivierung/Deaktivierung der Funktion AutoHOLD . -
Seite 9: Hz%/Rel Taste
HT63 4.2.4. Hz%/REL Taste∆ Drücken Sie die Hz%/REL∆ Taste zur Auswahl der Messung von Frequenz und Duty Cycle in Stellungen V∼Hz%, 10AHz%, mA (AC), µA (AC) und Hz% des Funktionswahlschalters. Der Frequenzbereich ist in den verschiedenen Stellungen unterschiedlich. Durch langes Drücken der Hz%/REL∆ Taste aktivieren Sie die relative Messung. Das Gerät stellt das Display auf Null und speichert den angegebenen Wert als Bezugswert. -
Seite 10: Funktionen Des Funktionswahlschalters
HT63 4.3. FUNKTIONEN DES FUNKTIONSWAHLSCHALTERS 4.3.1. DC Spannungsmessung ACHTUNG Die maximale DC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Ac Spannungsmessung
HT63 4.3.2. AC Spannungsmessung ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb. -
Seite 12: Frequenzmessung Und Duty Cycle-Messung
HT63 4.3.3. Frequenzmessung und Duty Cycle-Messung ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 13: Widerstandsmessung Und Durchgangsprüfung
HT63 4.3.4. Widerstandsmessung und Durchgangsprüfung ACHTUNG Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 5: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung ΩCAP aus. 2. Verbinden Sie die rote Messleitung mit der VHz%CAPTempΩ Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse. -
Seite 14: Diodenprüfung
HT63 4.3.5. Diodenprüfung ACHTUNG Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung ΩCAP aus. 2. Drücken Sie die MODE Taste zur Auswahl der Messung. -
Seite 15: Kapazitätmessung
HT63 4.3.6. Kapazitätmessung ACHTUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität (wenn gefragt). -
Seite 16: Temperaturmessung Mit K-Fühler
HT63 4.3.7. Temperaturmessung mit K-Fühler ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 8: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie die Stellung Temp°C°F aus. 2. Drücken Sie die MODE Taste, bis das Symbol °C oder °F... -
Seite 17: Dc Strommessung Und 4-20Ma% Ablesung
HT63 4.3.8. DC Strommessung und 4-20mA% Ablesung ACHTUNG Der maximale DC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAµA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 18: Ac Strommessung
HT63 4.3.9. AC Strommessung ACHTUNG Der maximale AC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAµA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 19: Wartung Und Pflege
HT63 5. WARTUNG UND PFLEGE ACHTUNG • Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen. • Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus. -
Seite 20: Technische Daten
HT63 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Messgenauigkeit kalkuliert als [%Ablesung + (Anz. Ziffer*Auflösung)] bei 18°C ÷ 25°C <75%HR DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 600.0mV 0.1mV 6.000V 0.001V ±(0.9%Abl + 5Ziff) 60.00V 0.01V >10MΩ 1000VDC/ACrms 600.0V 0.1V ±(1.2%Abl + 5Ziff) 1000V AC TRMS Spannung Genauigkeit (*) - Seite 21 HT63 Widerstand und Durchgangsprüfung Bereich Auflösung Genauigkeit Summer Überlastschutz ±(2.0%Abl + 9Ziff) 600.0Ω 0.1Ω 6.000kΩ 0.001kΩ ±(1.2%Abl + 5Ziff) 60.00kΩ 0.01kΩ 1000VDC/ACrms <35Ω 600.0kΩ 0.1kΩ 6.000MΩ 0.001MΩ ±(2.0%Abl + 10Ziff) 60.00MΩ 0.01MΩ Frequenz (elektrische Kreise) Bereich Auflösung Genauigkeit Überlastschutz 40.00Hz ÷ 10kHz ±(0.5%Abl) 0.01Hz 1000VDC/ACrms...
-
Seite 22: Bezugsnormen
HT63 6.1.1. Bezugsnormen Sicherheit: IEC/EN61010-1 EMC: IEC/EN 61326-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V, CAT III 1000V Maximale Betriebshöhe: 2000m 6.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 175 x 85 x 55mm Gewicht (inklusive Batterie): 360g Stromversorgung Batterietyp:... - Seite 23 HT63 • K-Typ Fühler für die Temperatur von Oberflächen Code TK110 • K-Typ Fühler für die Temperatur von Oberflächen mit 90° Spitze Code TK111 DE - 22...
-
Seite 24: Service
HT63 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
