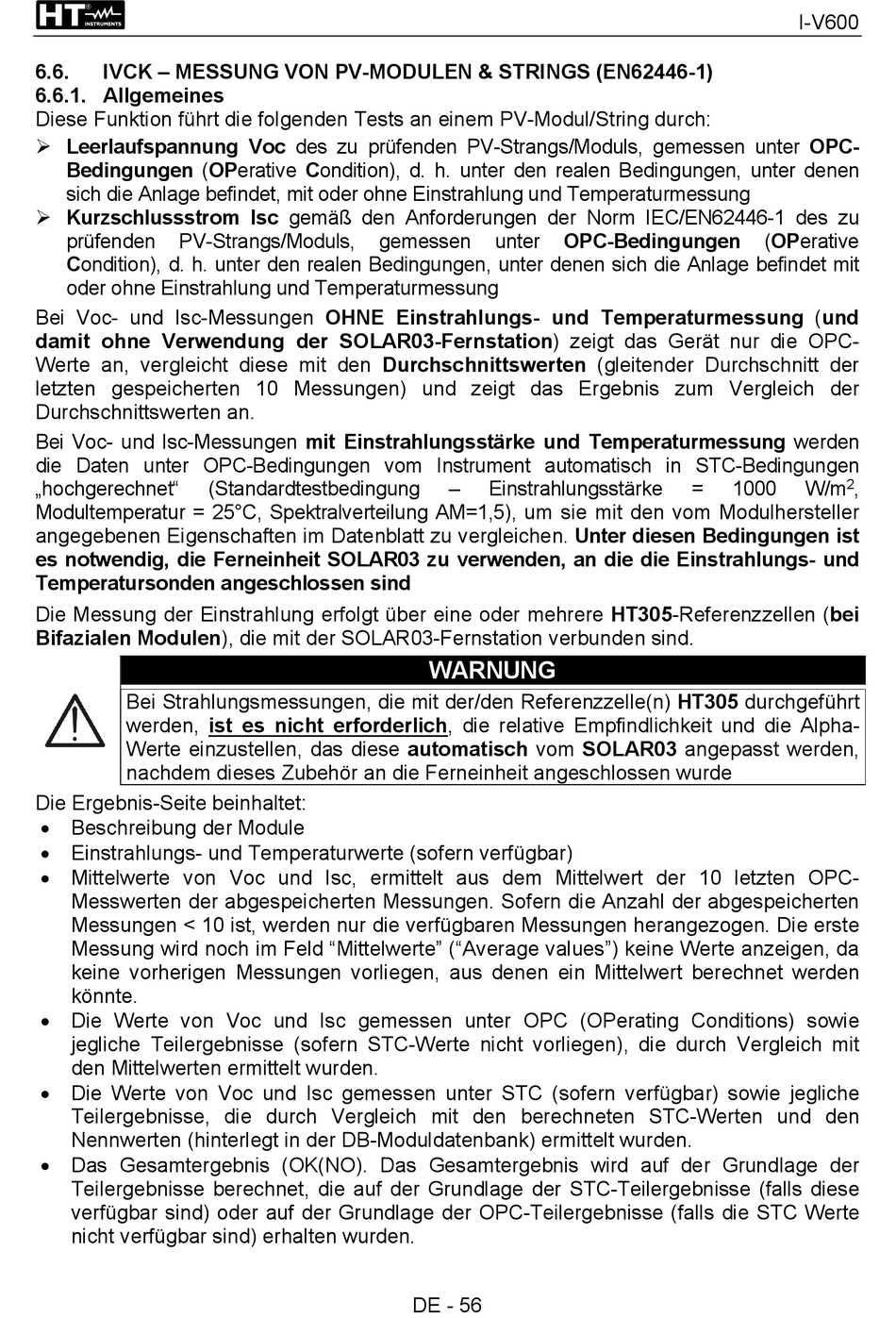

6.6. IVCK – MESSUNG VON PV-MODULEN & STRINGS (EN62446-1)

6.6.1. Allgemeines

Diese Funktion führt die folgenden Tests an einem PV-Modul/String durch:
 Leerlaufspannung Voc des zu prüfenden PV-Strangs/Moduls, gemessen unter OPC-
Bedingungen (OPerative Condition), d. h. unter den realen Bedingungen, unter denen
sich die Anlage befindet, mit oder ohne Einstrahlung und Temperaturmessung
 Kurzschlussstrom Isc gemäß den Anforderungen der Norm IEC/EN62446-1 des zu
prüfenden PV-Strangs/Moduls,
Condition), d. h. unter den realen Bedingungen, unter denen sich die Anlage befindet mit
oder ohne Einstrahlung und Temperaturmessung
Bei Voc- und Isc-Messungen OHNE Einstrahlungs- und Temperaturmessung (und
damit ohne Verwendung der SOLAR03-Fernstation) zeigt das Gerät nur die OPC-
Werte an, vergleicht diese mit den Durchschnittswerten (gleitender Durchschnitt der
letzten gespeicherten 10 Messungen) und zeigt das Ergebnis zum Vergleich der
Durchschnittswerten an.
Bei Voc- und Isc-Messungen mit Einstrahlungsstärke und Temperaturmessung werden
die Daten unter OPC-Bedingungen vom Instrument automatisch in STC-Bedingungen
„hochgerechnet"
Modultemperatur = 25°C, Spektralverteilung AM=1,5), um sie mit den vom Modulhersteller
angegebenen Eigenschaften im Datenblatt zu vergleichen. Unter diesen Bedingungen ist
es notwendig, die Ferneinheit SOLAR03 zu verwenden, an die die Einstrahlungs- und
Temperatursonden angeschlossen sind
Die Messung der Einstrahlung erfolgt über eine oder mehrere HT305-Referenzzellen (bei
Bifazialen Modulen), die mit der SOLAR03-Fernstation verbunden sind.
Bei Strahlungsmessungen, die mit der/den Referenzzelle(n) HT305 durchgeführt
werden, ist es nicht erforderlich, die relative Empfindlichkeit und die Alpha-
Werte einzustellen, das diese automatisch vom SOLAR03 angepasst werden,
nachdem dieses Zubehör an die Ferneinheit angeschlossen wurde
Die Ergebnis-Seite beinhaltet:
 Beschreibung der Module
 Einstrahlungs- und Temperaturwerte (sofern verfügbar)
 Mittelwerte von Voc und Isc, ermittelt aus dem Mittelwert der 10 letzten OPC-
Messwerten der abgespeicherten Messungen. Sofern die Anzahl der abgespeicherten
Messungen < 10 ist, werden nur die verfügbaren Messungen herangezogen. Die erste
Messung wird noch im Feld "Mittelwerte" ("Average values") keine Werte anzeigen, da
keine vorherigen Messungen vorliegen, aus denen ein Mittelwert berechnet werden
könnte.
 Die Werte von Voc und Isc gemessen unter OPC (OPerating Conditions) sowie
jegliche Teilergebnisse (sofern STC-Werte nicht vorliegen), die durch Vergleich mit
den Mittelwerten ermittelt wurden.
 Die Werte von Voc und Isc gemessen unter STC (sofern verfügbar) sowie jegliche
Teilergebnisse, die durch Vergleich mit den berechneten STC-Werten und den
Nennwerten (hinterlegt in der DB-Moduldatenbank) ermittelt wurden.
 Das Gesamtergebnis (OK(NO). Das Gesamtergebnis wird auf der Grundlage der
Teilergebnisse berechnet, die auf der Grundlage der STC-Teilergebnisse (falls diese
verfügbar sind) oder auf der Grundlage der OPC-Teilergebnisse (falls die STC Werte
nicht verfügbar sind) erhalten wurden.
(Standardtestbedingung
gemessen unter
– Einstrahlungsstärke
WARNUNG
DE - 56
OPC-Bedingungen
= 1000
I-V600
(OPerative
2
W/m ,
