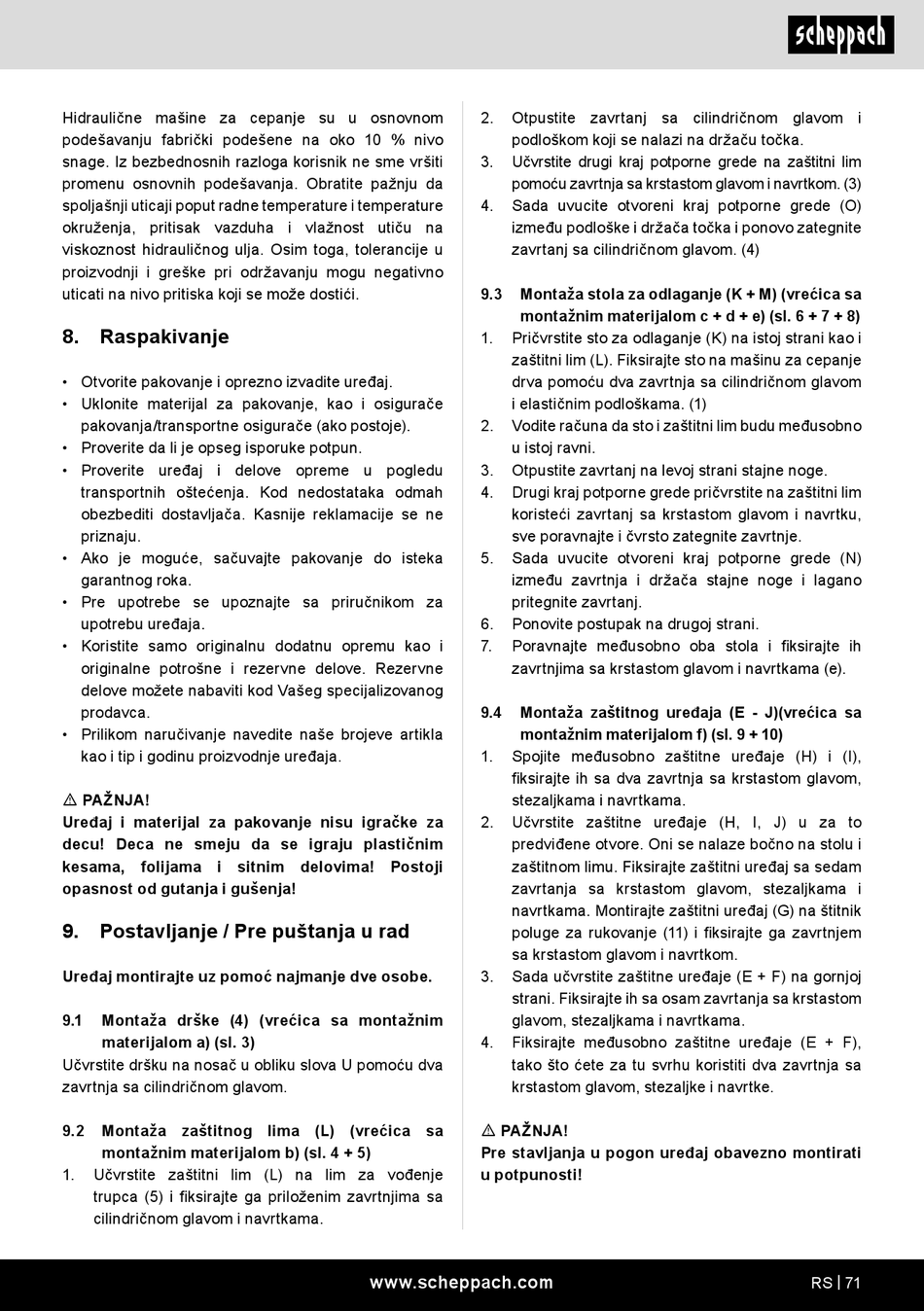

Scheppach HL400 Originalbetriebsanleitung Seite 71

Hidraulične mašine za cepanje su u osnovnom
podešavanju fabrički podešene na oko 10 % nivo
snage. Iz bezbednosnih razloga korisnik ne sme vršiti
promenu osnovnih podešavanja. Obratite pažnju da
spoljašnji uticaji poput radne temperature i temperature
okruženja, pritisak vazduha i vlažnost utiču na
viskoznost hidrauličnog ulja. Osim toga, tolerancije u
proizvodnji i greške pri održavanju mogu negativno
uticati na nivo pritiska koji se može dostići.
8. Raspakivanje
• Otvorite pakovanje i oprezno izvadite uređaj.
• Uklonite materijal za pakovanje, kao i osigurače
pakovanja/transportne osigurače (ako postoje).
• Proverite da li je opseg isporuke potpun.
• Proverite uređaj i delove opreme u pogledu
transportnih oštećenja. Kod nedostataka odmah
obezbediti dostavljača. Kasnije reklamacije se ne
priznaju.
• Ako je moguće, sačuvajte pakovanje do isteka
garantnog roka.
• Pre upotrebe se upoznajte sa priručnikom za
upotrebu uređaja.
• Koristite samo originalnu dodatnu opremu kao i
originalne potrošne i rezervne delove. Rezervne
delove možete nabaviti kod Vašeg specijalizovanog
prodavca.
• Prilikom naručivanje navedite naše brojeve artikla
kao i tip i godinu proizvodnje uređaja.
m PAŽNJA!
Uređaj i materijal za pakovanje nisu igračke za
decu! Deca ne smeju da se igraju plastičnim
kesama, folijama i sitnim delovima! Postoji
opasnost od gutanja i gušenja!
9. Postavljanje / Pre puštanja u rad
Uređaj montirajte uz pomoć najmanje dve osobe.
9.1 Montaža drške (4) (vrećica sa montažnim
materijalom a) (sl. 3)
Učvrstite dršku na nosač u obliku slova U pomoću dva
zavrtnja sa cilindričnom glavom.
9.2 Montaža zaštitnog lima (L) (vrećica sa
montažnim materijalom b) (sl. 4 + 5)
1. Učvrstite zaštitni lim (L) na lim za vođenje
trupca (5) i fiksirajte ga priloženim zavrtnjima sa
cilindričnom glavom i navrtkama.
2. Otpustite zavrtanj sa cilindričnom glavom i
podloškom koji se nalazi na držaču točka.
3. Učvrstite drugi kraj potporne grede na zaštitni lim
pomoću zavrtnja sa krstastom glavom i navrtkom. (3)
4. Sada uvucite otvoreni kraj potporne grede (O)
između podloške i držača točka i ponovo zategnite
zavrtanj sa cilindričnom glavom. (4)
9.3 Montaža stola za odlaganje (K + M) (vrećica sa
montažnim materijalom c + d + e) (sl. 6 + 7 + 8)
1. Pričvrstite sto za odlaganje (K) na istoj strani kao i
zaštitni lim (L). Fiksirajte sto na mašinu za cepanje
drva pomoću dva zavrtnja sa cilindričnom glavom
i elastičnim podloškama. (1)
2. Vodite računa da sto i zaštitni lim budu međusobno
u istoj ravni.
3. Otpustite zavrtanj na levoj strani stajne noge.
4. Drugi kraj potporne grede pričvrstite na zaštitni lim
koristeći zavrtanj sa krstastom glavom i navrtku,
sve poravnajte i čvrsto zategnite zavrtnje.
5. Sada uvucite otvoreni kraj potporne grede (N)
između zavrtnja i držača stajne noge i lagano
pritegnite zavrtanj.
6. Ponovite postupak na drugoj strani.
7. Poravnajte međusobno oba stola i fiksirajte ih
zavrtnjima sa krstastom glavom i navrtkama (e).
9.4 Montaža zaštitnog uređaja (E - J)(vrećica sa
montažnim materijalom f) (sl. 9 + 10)
1. Spojite međusobno zaštitne uređaje (H) i (I),
fiksirajte ih sa dva zavrtnja sa krstastom glavom,
stezaljkama i navrtkama.
2. Učvrstite zaštitne uređaje (H, I, J) u za to
predviđene otvore. Oni se nalaze bočno na stolu i
zaštitnom limu. Fiksirajte zaštitni uređaj sa sedam
zavrtanja sa krstastom glavom, stezaljkama i
navrtkama. Montirajte zaštitni uređaj (G) na štitnik
poluge za rukovanje (11) i fiksirajte ga zavrtnjem
sa krstastom glavom i navrtkom.
3. Sada učvrstite zaštitne uređaje (E + F) na gornjoj
strani. Fiksirajte ih sa osam zavrtanja sa krstastom
glavom, stezaljkama i navrtkama.
4. Fiksirajte međusobno zaštitne uređaje (E + F),
tako što ćete za tu svrhu koristiti dva zavrtnja sa
krstastom glavom, stezaljke i navrtke.
m PAŽNJA!
Pre stavljanja u pogon uređaj obavezno montirati
u potpunosti!
