Beispiele
9 Beispiele
9.1 Satzvorlauftyp 4
9.1.1 Angabe der Satznummer und des Durchlaufzählers
Typ 4 : Satznummer und Durchlaufanzahl
Satzvorlauftyp = 4, Satznummer = 100
Durchlaufanzahl auf 1 setzen und Programm starten
Programm hält bei Fortsetzposition X = 10 Y = 12. Nach dem Fortsetzen wird der restliche Teil des
Quadrates gefahren.
Satzvorlauftyp 4
%t_sv_number.nc
N00 G00 G90 X2 Y2
P1 = 0
N80 G01 G91 X10 F500
N95 Y10
$FOR P1 = 1, 5, 1
N100 X-2
$ENDFOR
N120 Y-10
N130 M30

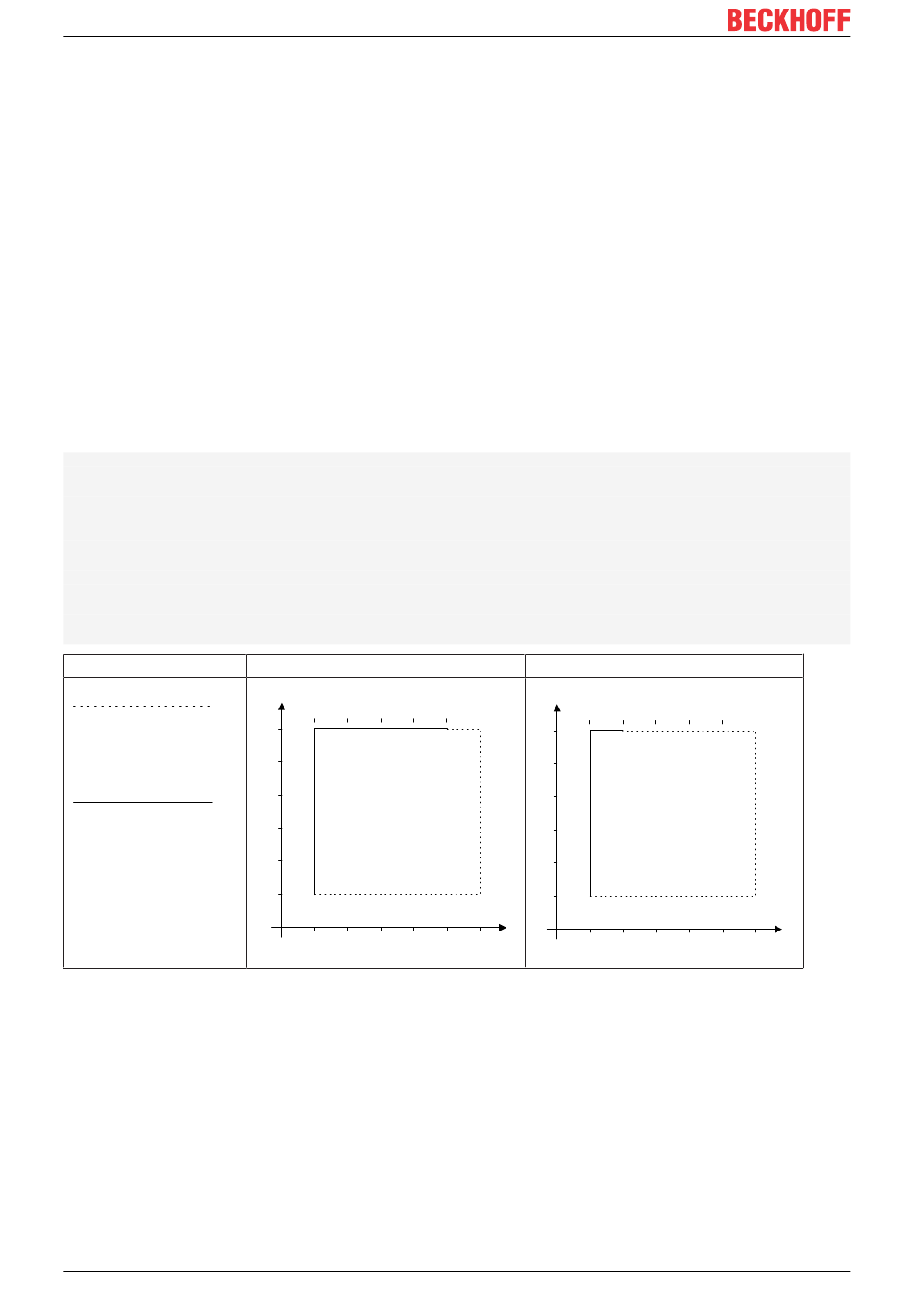

Satzvorlauf aktiv
Reale Achsbewegung
Achsbewegung zu
Programmstartposition
und
Wiederaufsetzposition
sind nicht eingezeichnet
64
Durchlaufanzahl = 1
y
N100 N100 N100 N100
12
10
8
N120
6
4
2
N80
0 2 4 6 8
Version: 1.05
Durchlaufanzahl = 4
y
N100
N100
12
10
8
N95
N120
6
4
2
x
10 12
0 2
N100 N100 N100 N100
N95
N80
x
4 6 8 10 12
