Beckhoff TF5200 Funktionsbeschreibung Seite 30

Allgemeine Parameter
G74, G100, #FLUSH WAIT während Suche der Fortsetzposition
Satzvorlauftyp 4
Satznummer 30
Zurückgelegter Fahrweg 495,12 mm
Fortsetzposition liegt innerhalb Satz N100
0
0
10
24,14
34,14
434,14
Fortsetzposition
495,12 mm ab Start

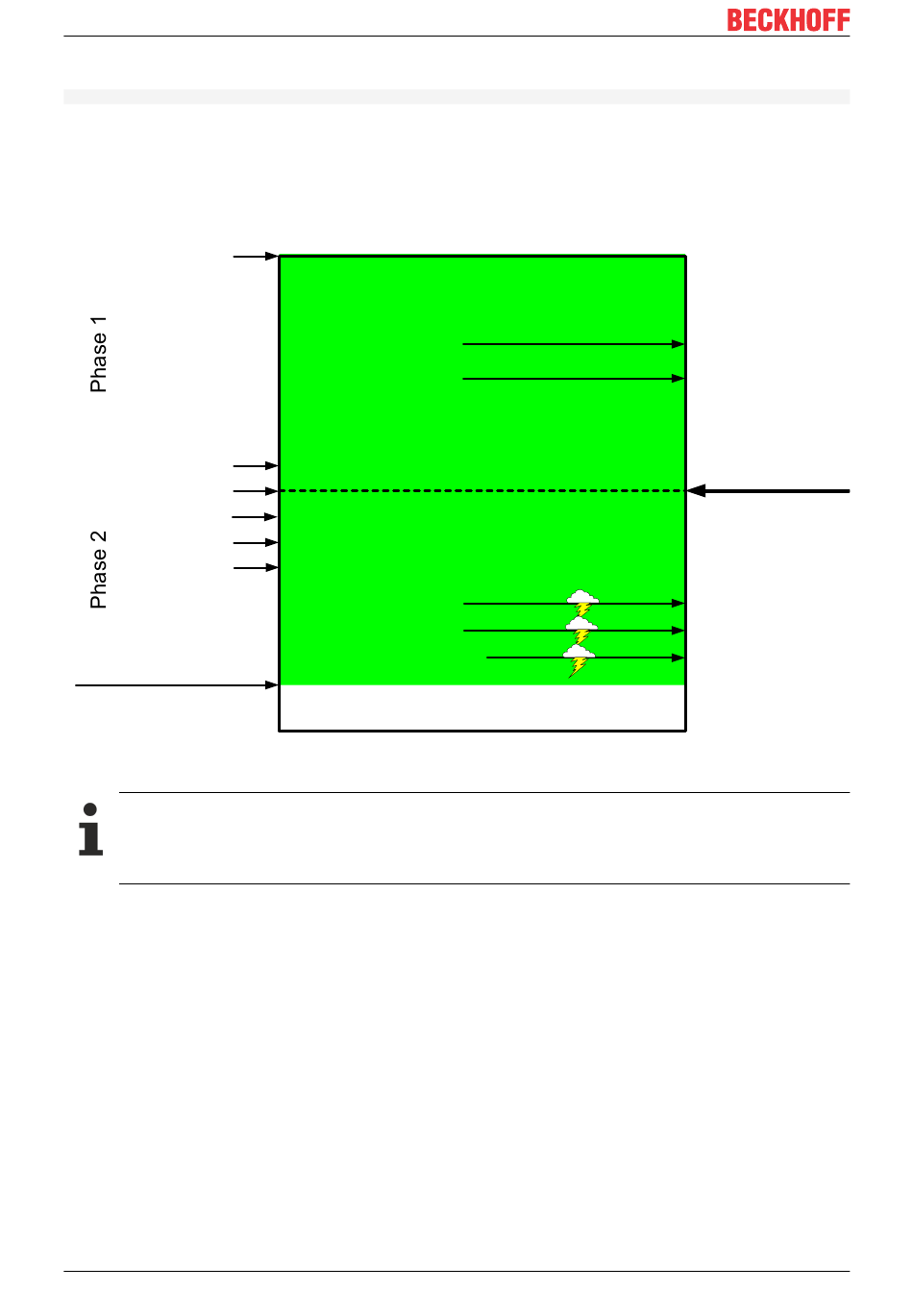

Abb. 17: G74, G100, #FLUSH WAIT während Suche der Fortsetzposition
Von der angegebenen Satzgrenze (massiver grüner Bereich) aus kann die Fortsetzposition nur
nachfolgend, d.h. in Richtung Programmende verschoben werden.
Die Verschiebung der Fortsetzposition auf eine im Satzvorlauf bereits übersprungene Position ist
nicht möglich. Dies wird verhindert und eine Warnung ausgegeben.
30
%block_search_dist_prog_start
N10 X0 Y0
...
N11 G74 X1 Y2
N12 G100 X100
..
N15 #DISTANCE PROG START CLEAR
N16 #DISTANCE PROG START ON
N20 X10
N30 X20 Y10
N40 X30
N50 X430
...
N70 G74 X1 Y2
N80 G100 X100
N90 #FLUSH WAIT
N100 X500
...
Version: 1.05
Simuliertes
Referenzieren
Simuliertes
Messen
Simulationsende
ERROR
Referenzieren
ERROR Messen
ERROR
TF5200 | TwinCAT 3 CNC
Satzvorlauf
