Schnittstelle und Parameter des Satzvorlaufs
1 : Wait ON
Satzvorlauf
auf Fortsetz-
position
Kanal im Leerlauf
festlegen
Restprogramm

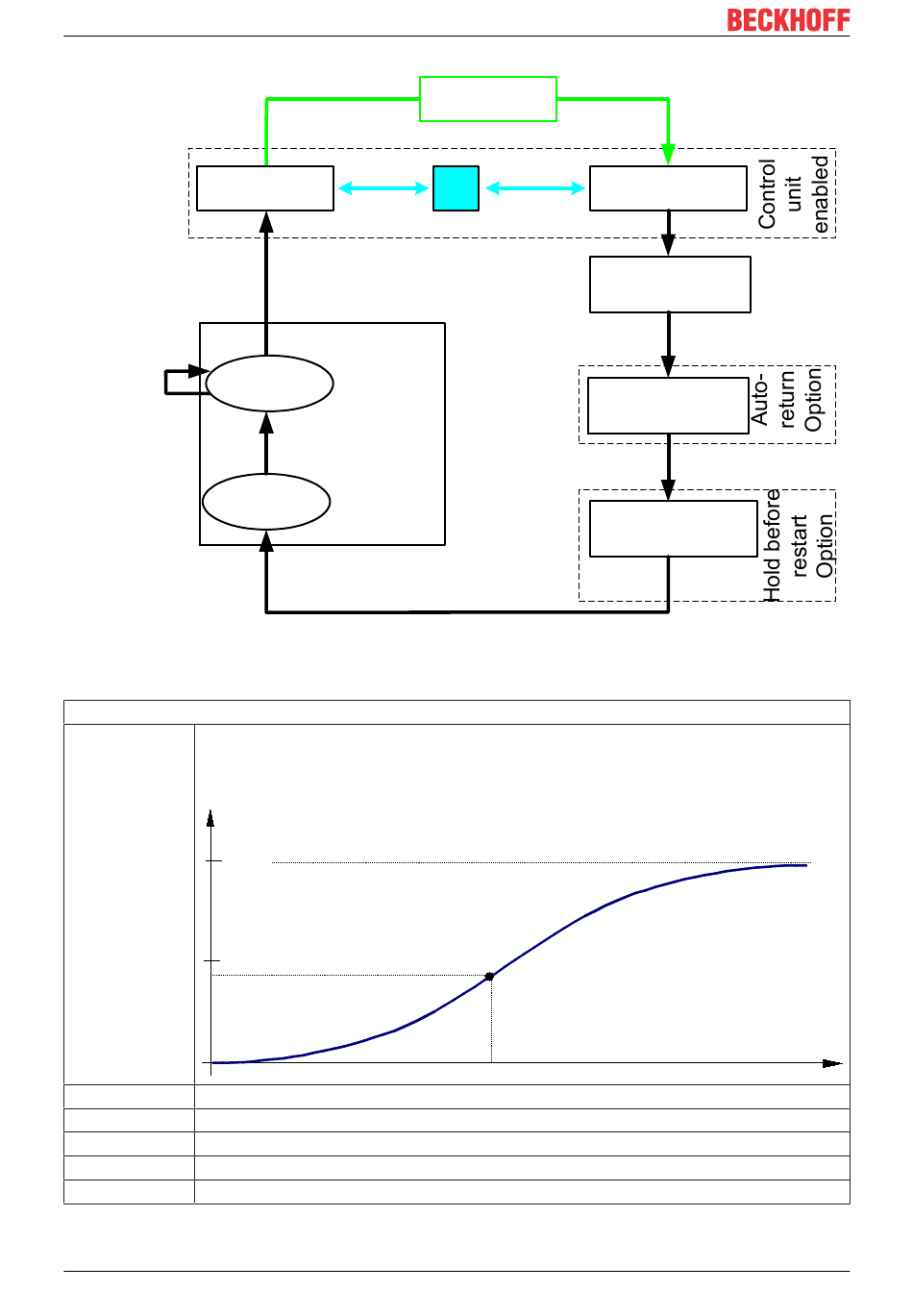

Abb. 26: Zustände beim Satzvorlauf
Zurückgelegter Satzfahrweg
Beschreibung Anteil des Fahrweges, der vom Gesamtfahrweg im aktuellen Satz zurückgelegt wurde.
Dieses Statusdatum enthält die aktuelle Satzposition bezogen auf den Raumfahrweg im
Bewegungssatz in Promille sd(t).
Satzposition sd(t)
1000
500
0
Signalfluss CNC → PLC
ST-Pfad gpCh[channel_idx]^.bahn_state.covered_distance_r
Datentyp DINT
Einheit 0,1 %
Zugriff PLC liest
