4.2.2

Nachführen der C-Achse beim Satzvorlauf (#CAX TRACK)

#CAX TRACK

Ist an der Wiederanfahrposition des NC-Programms ein automatisches Nachführen der C-Achse (#CAX

TRACK) bereits aktiv, so wird diese C-Achsposition vor dem automatischen Wiederanfahren wieder

hergestellt.

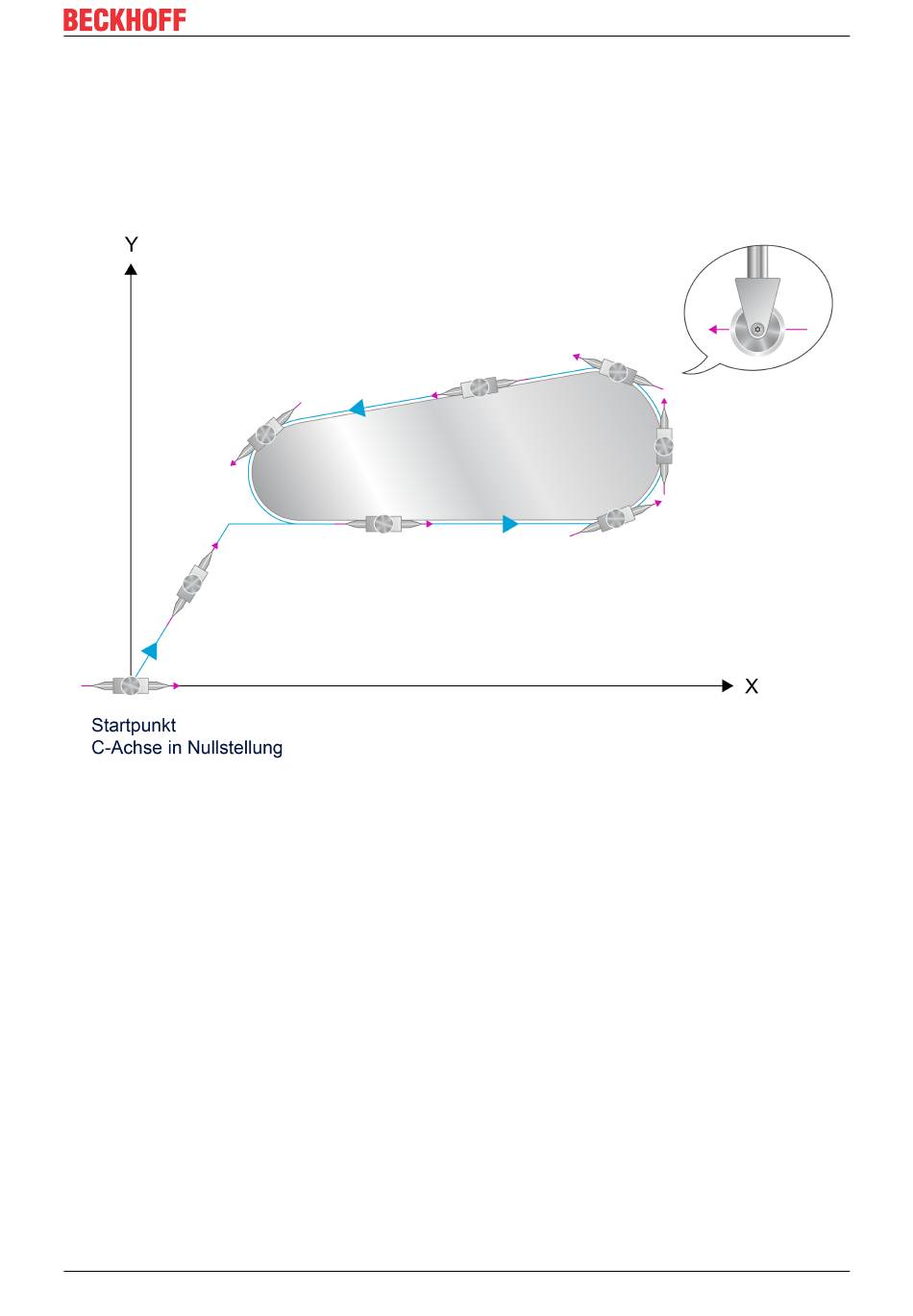

Abb. 24: Beispiel für kontinuierliches Ausrichten der C-Achse an die Kontur

Es läuft folgende Sequenz beim Wiederanfahren ab:

1. Ausrichten der C-Achse entsprechend der Tangente an der Wiederanfahrposition

2. Wiederanfahren entsprechend der Satzvorlaufposition

3. Reaktivieren des automatischen C-Achsnachführens

4. Warten auf Fortsetzen von Bediener / HMI / PLC
