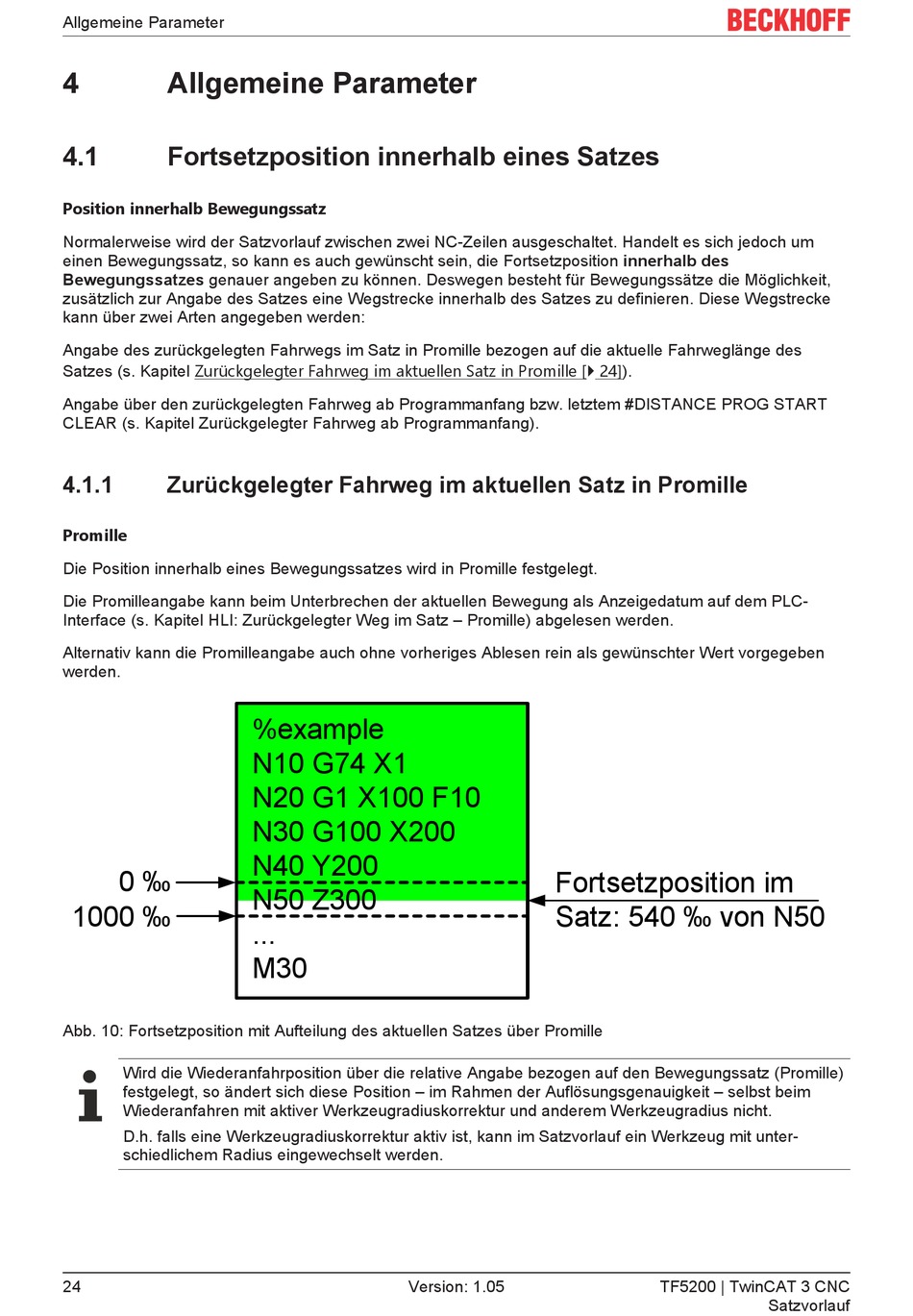

Beckhoff TF5200 Funktionsbeschreibung Seite 24

Allgemeine Parameter
4 Allgemeine Parameter
4.1 Fortsetzposition innerhalb eines Satzes
Position innerhalb Bewegungssatz
Normalerweise wird der Satzvorlauf zwischen zwei NC-Zeilen ausgeschaltet. Handelt es sich jedoch um
einen Bewegungssatz, so kann es auch gewünscht sein, die Fortsetzposition innerhalb des
Bewegungssatzes genauer angeben zu können. Deswegen besteht für Bewegungssätze die Möglichkeit,
zusätzlich zur Angabe des Satzes eine Wegstrecke innerhalb des Satzes zu definieren. Diese Wegstrecke
kann über zwei Arten angegeben werden:
Angabe des zurückgelegten Fahrwegs im Satz in Promille bezogen auf die aktuelle Fahrweglänge des
Satzes (s. Kapitel Zurückgelegter Fahrweg im aktuellen Satz in Promille [} 24]).
Angabe über den zurückgelegten Fahrweg ab Programmanfang bzw. letztem #DISTANCE PROG START
CLEAR (s. Kapitel Zurückgelegter Fahrweg ab Programmanfang).
4.1.1 Zurückgelegter Fahrweg im aktuellen Satz in Promille
Promille
Die Position innerhalb eines Bewegungssatzes wird in Promille festgelegt.
Die Promilleangabe kann beim Unterbrechen der aktuellen Bewegung als Anzeigedatum auf dem PLC-
Interface (s. Kapitel HLI: Zurückgelegter Weg im Satz – Promille) abgelesen werden.
Alternativ kann die Promilleangabe auch ohne vorheriges Ablesen rein als gewünschter Wert vorgegeben
werden.
0 ‰
1000 ‰
Abb. 10: Fortsetzposition mit Aufteilung des aktuellen Satzes über Promille
Wird die Wiederanfahrposition über die relative Angabe bezogen auf den Bewegungssatz (Promille)
festgelegt, so ändert sich diese Position – im Rahmen der Auflösungsgenauigkeit – selbst beim
Wiederanfahren mit aktiver Werkzeugradiuskorrektur und anderem Werkzeugradius nicht.
D.h. falls eine Werkzeugradiuskorrektur aktiv ist, kann im Satzvorlauf ein Werkzeug mit unter-
schiedlichem Radius eingewechselt werden.
24
%example
N10 G74 X1
N20 G1 X100 F10
N30 G100 X200
N40 Y200
N50 Z300
...
M30
Version: 1.05
Fortsetzposition im
Satz: 540 ‰ von N50
