Interaktion mit SPS
An der Unterbrechungsstelle wird der Stopp aufgrund des Breakpoints angezeigt (s. Kapitel HLI: Halte-
Bedingungen). Der Satzvorlaufzustand meldet nun "Warte auf Bewegung fortsetzen" (s. Kapitel HLI: Zustand
des Satzvorlaufs). Dies wird so lange angezeigt, bis die SPS die Freigabe der weiteren Bearbeitung
beauftragt (s. [HLI//Fortsetzung der Bewegung]).
Die Unterbrechungsstelle (Breakpoint) wird nur beim ersten Erreichen in Vorwärtsrichtung ausge-
wertet. Wird die Kontur danach in Rückwärts-/Vorwärtsrichtung nochmals abgefahren, so wird nicht
erneut an der Unterbrechungsstelle angehalten.
3.5.1 Typ 6: Unterbrechungsstelle (Breakpoint) ohne Satzvorlauf
Setzen einer Unterbrechungsstelle ohne Satzvorlauf
Soll eine Unterbrechungsstelle gesetzt werden, ohne dass vorher der Satzvorlauf erfolgt, so kann dies durch
die Angabe der Satzvorlauftyps SIMULATION = 6 erfolgen.
In diesem Falle wird das Programm normal abgearbeitet mit einer zusätzlichen Unterbrechungsstelle (grauer
und weißer Abschnitt).
HMI
Vorbereitung
START(example.nc)
Startmode:
Satzvorlauf-
simulation
Unterbrechung
Unter-
brechung

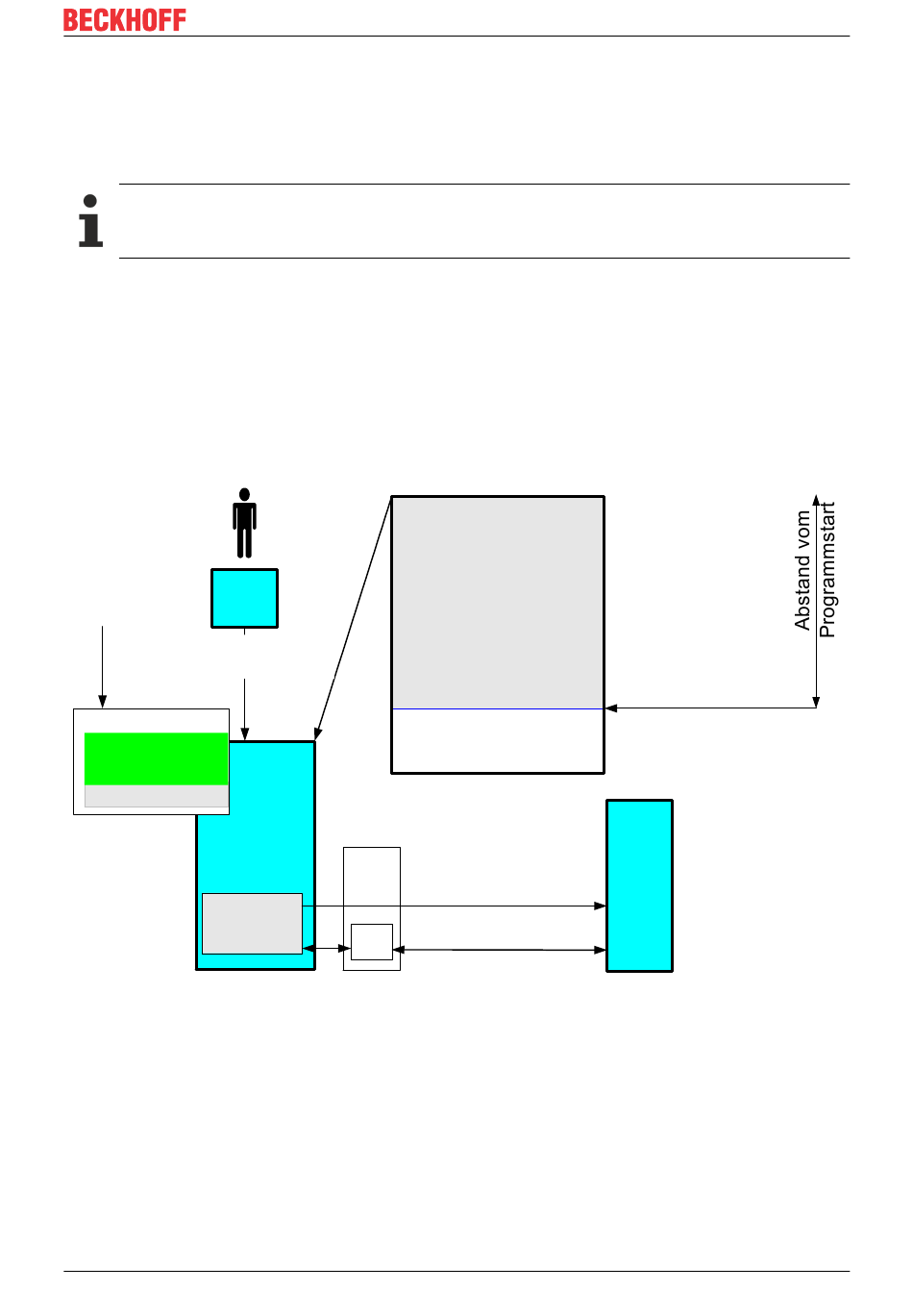

Abb. 8: Zusätzliche Unterbrechungsstelle
