Allgemeine Parameter
Unterbrechung
und Verlassen
der Kontur

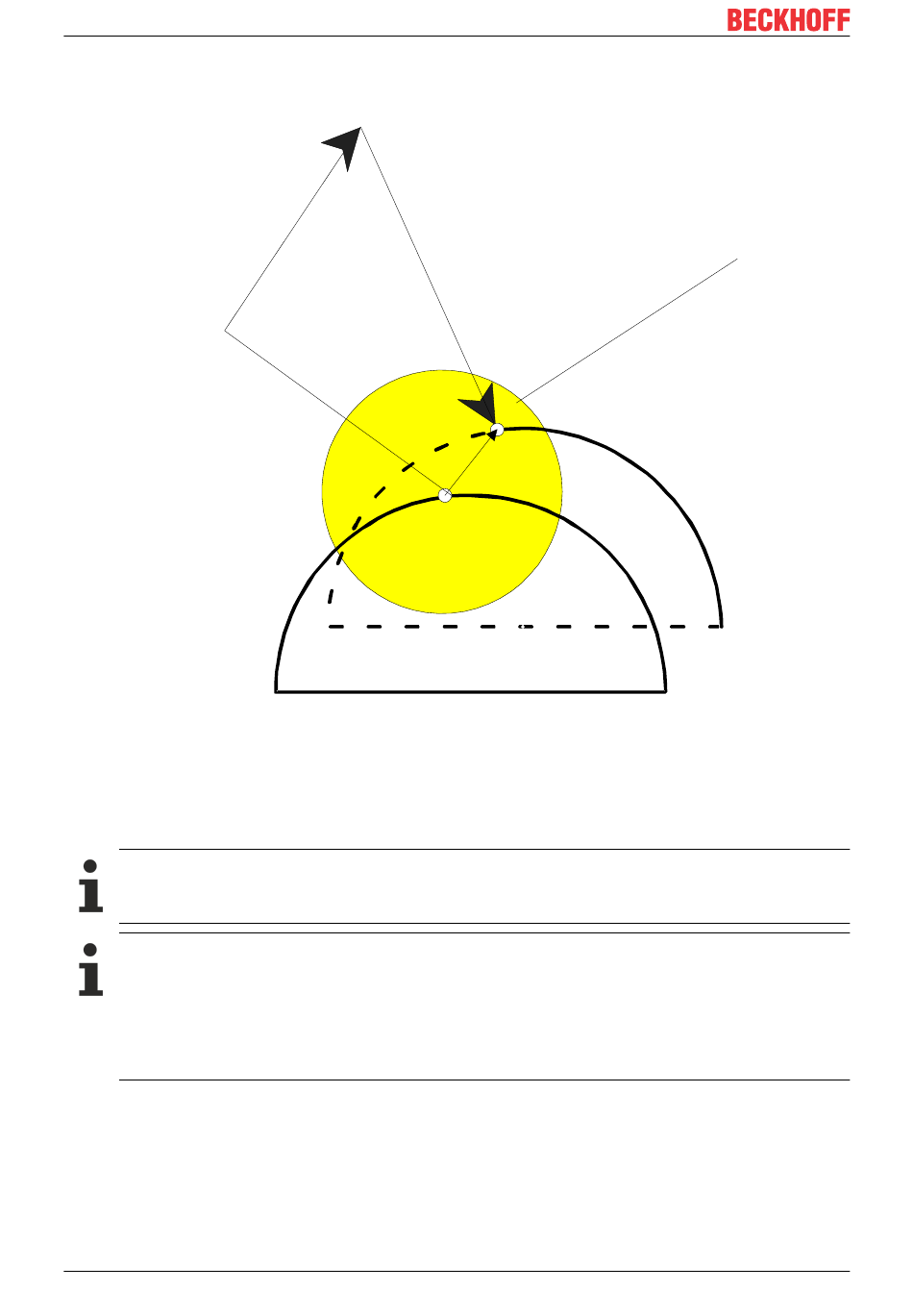

Abb. 21: Manuelles Wiederanfahren an die Kontur
Parametrierung
Maximal zulässiger Offset nach Satzvorlauf zwischen Sollposition und tatsächlicher Istposition:
mc_cmd_bs_deviation_max_w
Bei einem Offset > 0 ist Rückwärtsfahren nicht möglich!
Bei einem aktiven Offset ist in Verbindung mit der Softwareendschalterüberwachung bzw. Kollisi-
onsüberwachung folgendes zu berücksichtigen:
Der Offset zwischen den Sollpositionen und der tatsächlichen Istposition kann zu SWE-Fehlern
oder Kollisionsfehlern führen, obwohl sich die Istpositionen noch im gültigen Bereich befinden und
keine Kollision aufgetreten ist. Ebenso kann im anderen Fall das Überschreiten der SWE nicht vor-
ab in der Bahnvorbereitung, sondern erst im Lageregler erkannt werden. Eine Kollision kann dann
ebenso nicht in der Bahnvorbereitung erkannt werden.
34
Manuelles
Wiederanfahren
an die Kontur und
Neustart über
Satzvorlauf
tatsächlicher
Offset
Version: 1.05
Maximaler
Offset
TF5200 | TwinCAT 3 CNC
Satzvorlauf
