Satzvorlauftypen
3.5 Alle Typen: Satzvorlauf mit zusätzlicher
Unterbrechungsstelle (Breakpoint)
Setzen einer Unterbrechungsstelle mit Satzvorlauf
Durch die Angabe einer Unterbrechungsstelle über den Abstand von Programmstart wird ein
automatischer Stopp (vgl. explizit programmiertes M0) eingefügt. Hierdurch kann ein NC-Programm
automatisch mit einem M0 instrumentiert werden.
Die Angabe der Unterbrechungsstelle kann zusätzlich zur Fortsetzposition des Satzvorlaufs angegeben
werden. Die Unterbrechungsstelle muss nach der Fortsetzposition liegen.
Während des Satzvorlaufs wird das NC-Programm bis zur angegebenen Fortsetzposition ohne Verfahren
der Achsen abgearbeitet (grüner Bereich). Danach werden die Achsen real verfahren (grauer und weißer
Abschnitt).
HMI
Vorbereitung
START(example.nc)
Startmode:
Satzvorlauf
Fortsetzposition
Unterbrechungs-
stelle
Satz-
vorlauf
Unter-
brechung

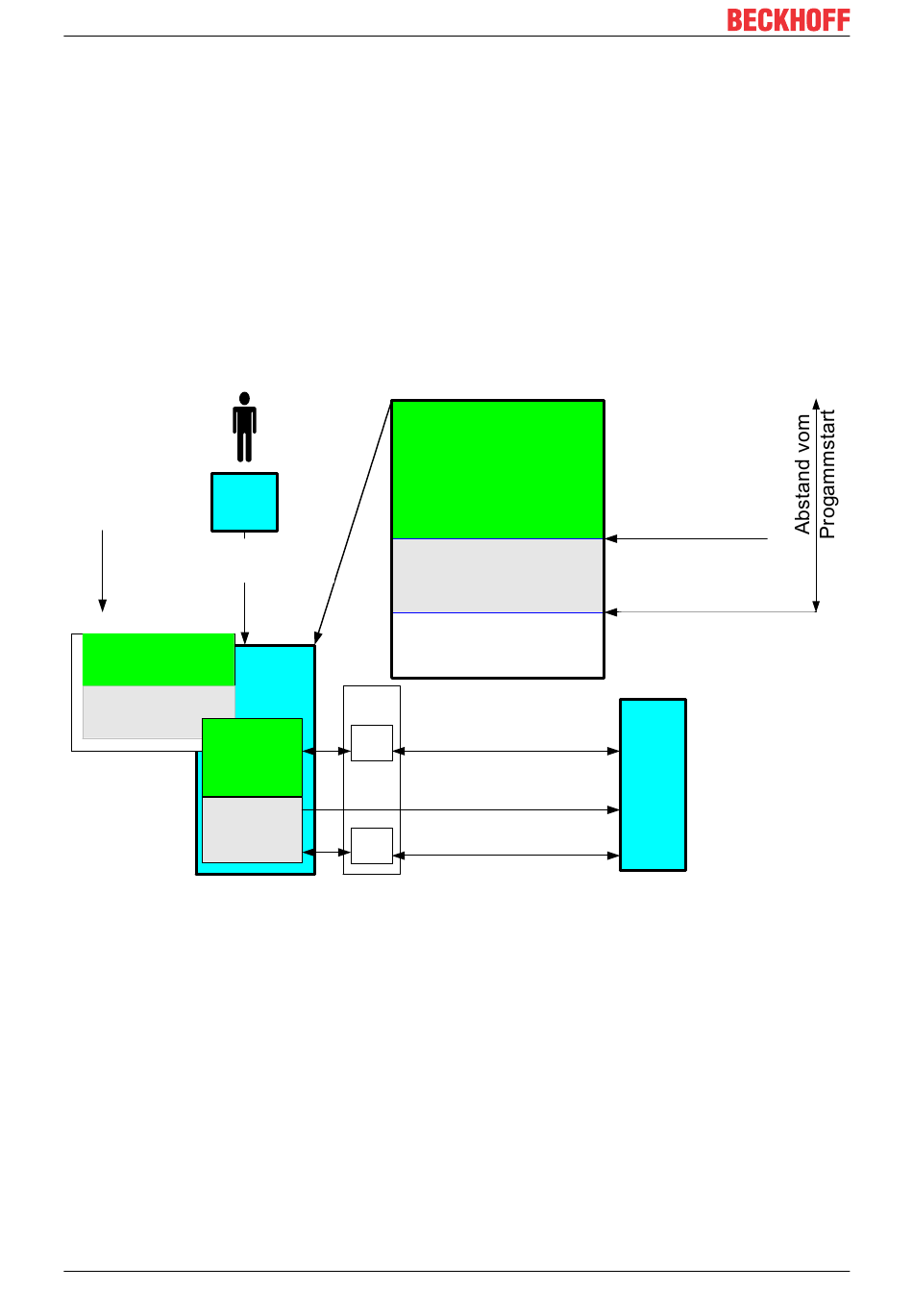

Abb. 7: Satzvorlauf und zusätzliche Unterbrechungsstelle
Definition der Unterbrechungsstelle
Die Unterbrechungsstelle (Breakpoint) wird in vergleichbarer Weise wie die Fortsetzposition des
Satzvorlaufs vor dem Start eines NC-Programms über den Abstand vom Programmstart durch
mc_cmd_bs_breakpoint_position_w
definiert (siehe Kapitel Zusätzliche Unterbrechungsstelle).
