Wertebereich der Promilleangabe
Die Promilleangabe eines Satzes liegt normalerweise immer im Bereich [0, 1000].
450‰
N10
0‰
450‰

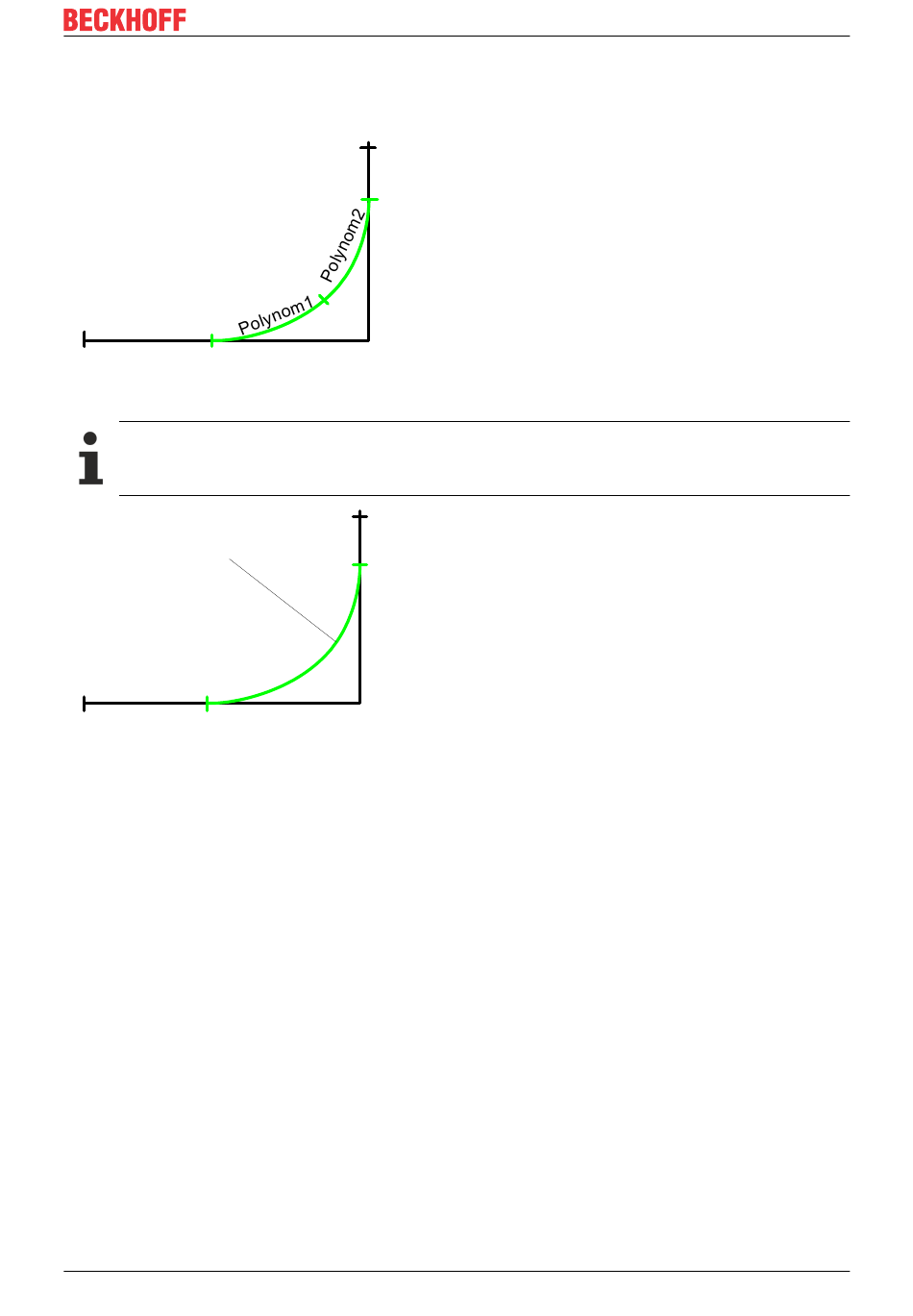

Abb. 11: Promilleanzeige bei zwei eingefügten Polynomsätzen
Wird nur ein Satz durch die CNC (z.B. bei #HSC [OPMODE = 1]) zwischen zwei ursprünglichen
Sätzen eingefügt, so kann dessen Fahrweg zwischen [0,2000] liegen
Eingefüger
Polynomsatz
450‰
N10
0‰
450‰
Abb. 12: Promilleanzeige bei einem eingefügten Polynomsatz
TF5200 | TwinCAT 3 CNC
Satzvorlauf
1000‰
N20
700‰
700‰
0‰
1000‰
0‰
1000‰
1000‰
N20
1700‰ 700‰
1000‰
0‰
1000‰
