Beckhoff TF5200 Funktionsbeschreibung Seite 32

Allgemeine Parameter
4.2 Wiederanfahren an die Kontur nach Satzvorlauf
Zurückfahren auf Sollposition
Bevor die normale Bearbeitung fortgesetzt werden kann, müssen die Achsen wieder auf den Sollpositionen
des NC-Programms stehen (Wiederanfahren an die Kontur).
Diese Anfahrbewegung erfolgt entweder
• durch ein vom Anwender vorgegebenes NC-Programm oder
• manuell vor dem Start des Satzvorlaufes oder
• automatisch in einer Geraden am Ende des Satzvorlaufes.
Fahren zur
WZ-Wechselposition
Unterbrechungsposition
an der Kontur
Alter WZ-
Radius

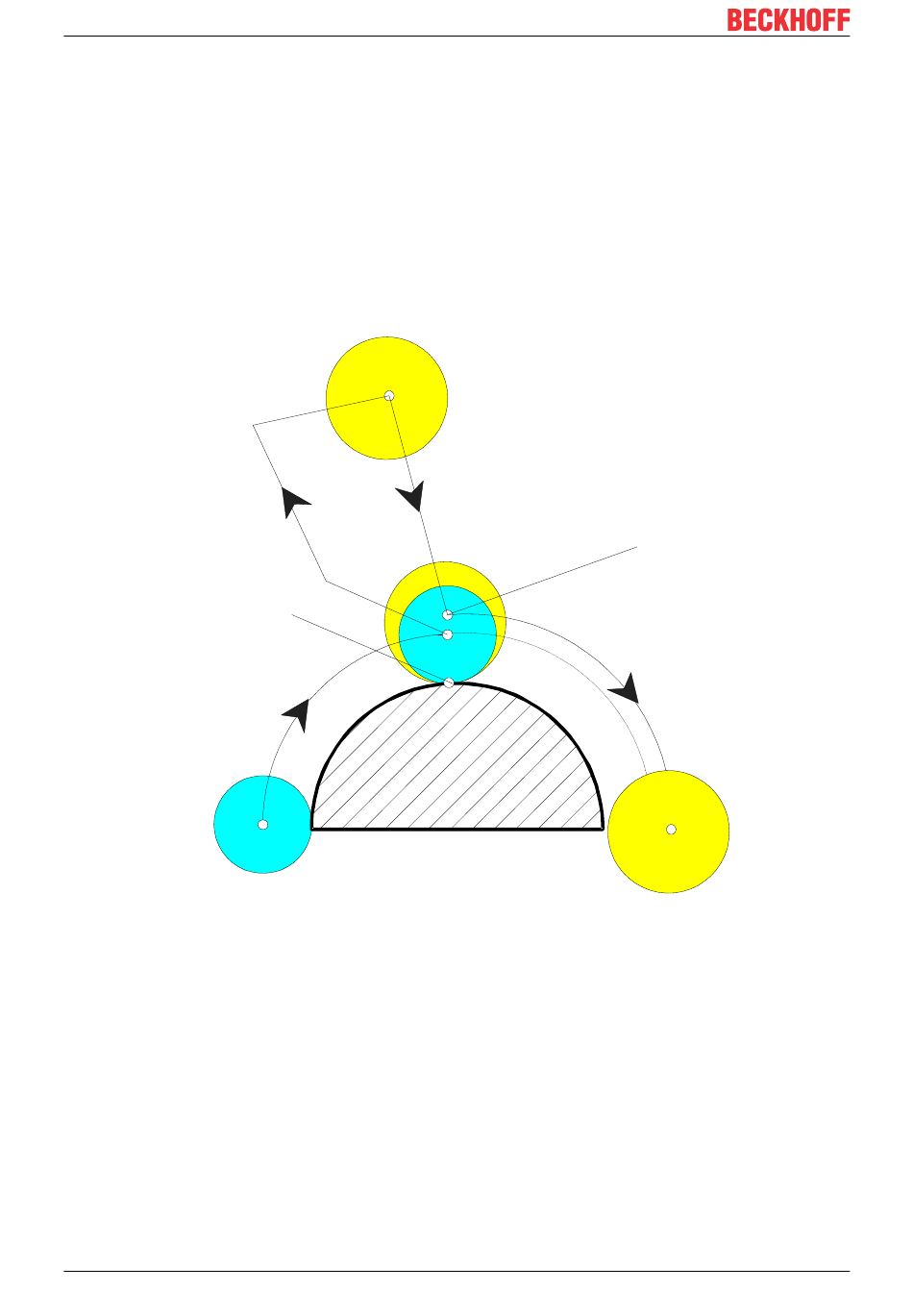

Abb. 19: Einsatz unterschiedlicher Werkzeugradien
Wie die oben stehende Abbildung verdeutlicht, muss der bereits zurückgelegte Weg im aktuellen Satz relativ
zur gesamten Satzlänge in Promille angegeben werden, weil z.B. bei Zirkularsätzen mit unterschiedlichen
Werkzeugradien nach dem Satzvorlauf die absoluten Satzlängen unterschiedlich sind.
Automatisches Wiederanfahren an die Kontur
Die automatisch erzeugte Bewegung wird im Eilgang (G00) gefahren.
32
WZ-Wechsel
Rückkehr zur
Kontur
Version: 1.05
Fortsetzposition
Neuer WZ-
Radius
TF5200 | TwinCAT 3 CNC
Satzvorlauf
