Beckhoff TF5200 Funktionsbeschreibung Seite 29

Suche der Fortsetzposition über Abstand von Programmanfang über mehrere Sätze
Satzvorlauftyp 4
Satznummer 30
Zurückgelegter Fahrweg 234,79 mm
Fortsetzposition liegt innerhalb Satz N50
10
24,14
Fortsetzposition
234,79 mm ab Start

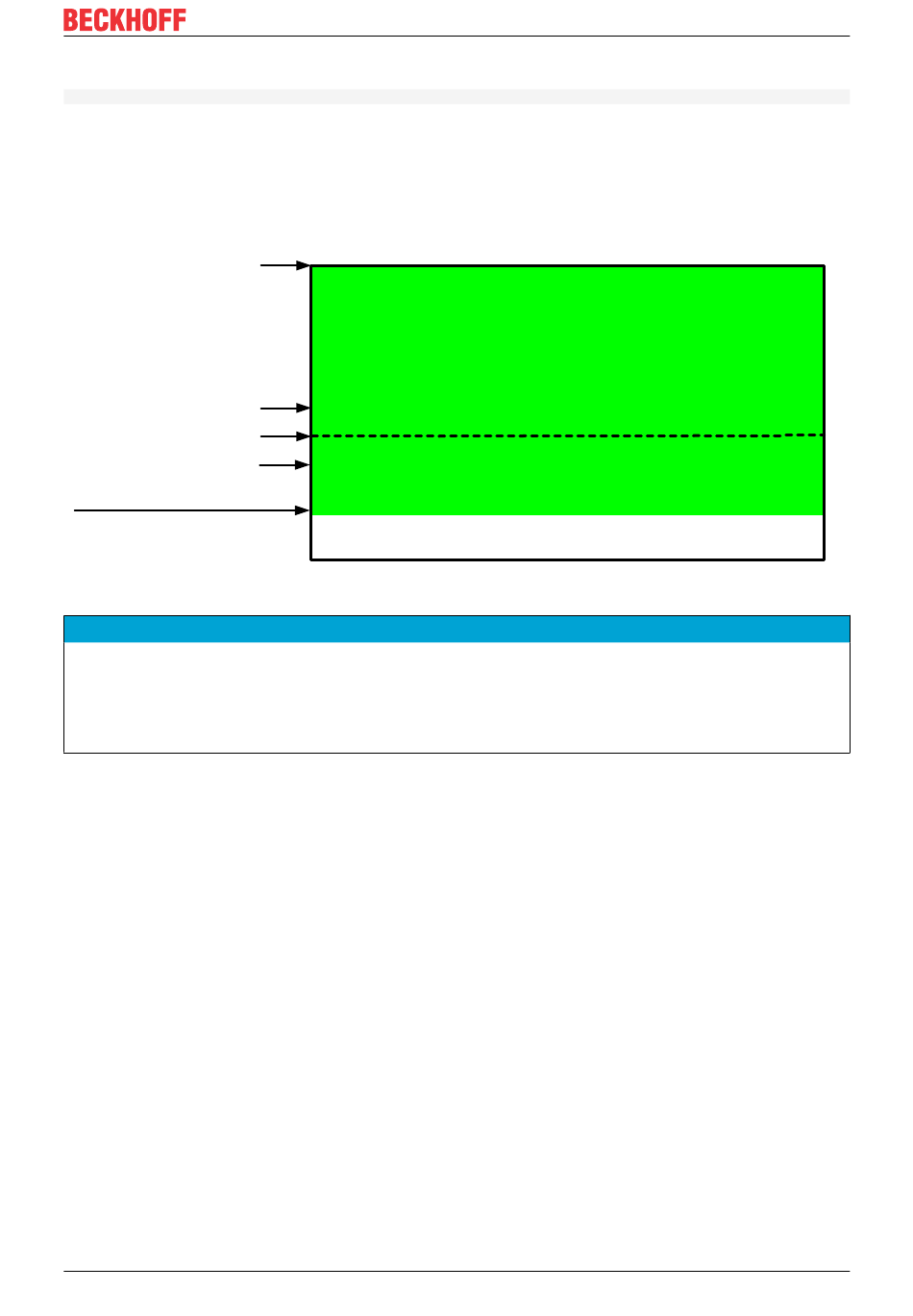

Abb. 16: Suche der Fortsetzposition über Abstand von Programmanfang über mehrere Sätze
Eine Referenzpunktfahrt G74 oder eine Messfahrt G100 sind Bewegungen, die über ein externes Signal
beendet werden. Dies wird während des Satzvorlaufs bis zur angegebenen Satzgrenze (Phase 1) simuliert.
Wird der Satzvorlauf zusätzlich über die Angabe des zurückgelegten Fahrwegs verlängert (Phase 2), dür-
fen in diesem Bereich des NC-Programms keine Befehle wie G74 oder G100 auftreten, da diese dort nicht
simuliert werden können. Tritt dennoch ein derartiger Befehl auf, wird eine Fehlermeldung ausgegeben.
TF5200 | TwinCAT 3 CNC
Satzvorlauf
0
%block_search_dist_prog_start
N10 X0 Y0
...
N15 #DISTANCE PROG START CLEAR
N16 #DISTANCE PROG START ON
0
N20 X10
N30 X20 Y10
N40 X30
N50 X430
...
Version: 1.05
