8
BEDIENUNG
8.2.4.5
Maintenance mode - Wartungsmodus einstellen
B E T R I E B S A N L E I T U N G
62
8029935/AE00/V1-8/2017-08

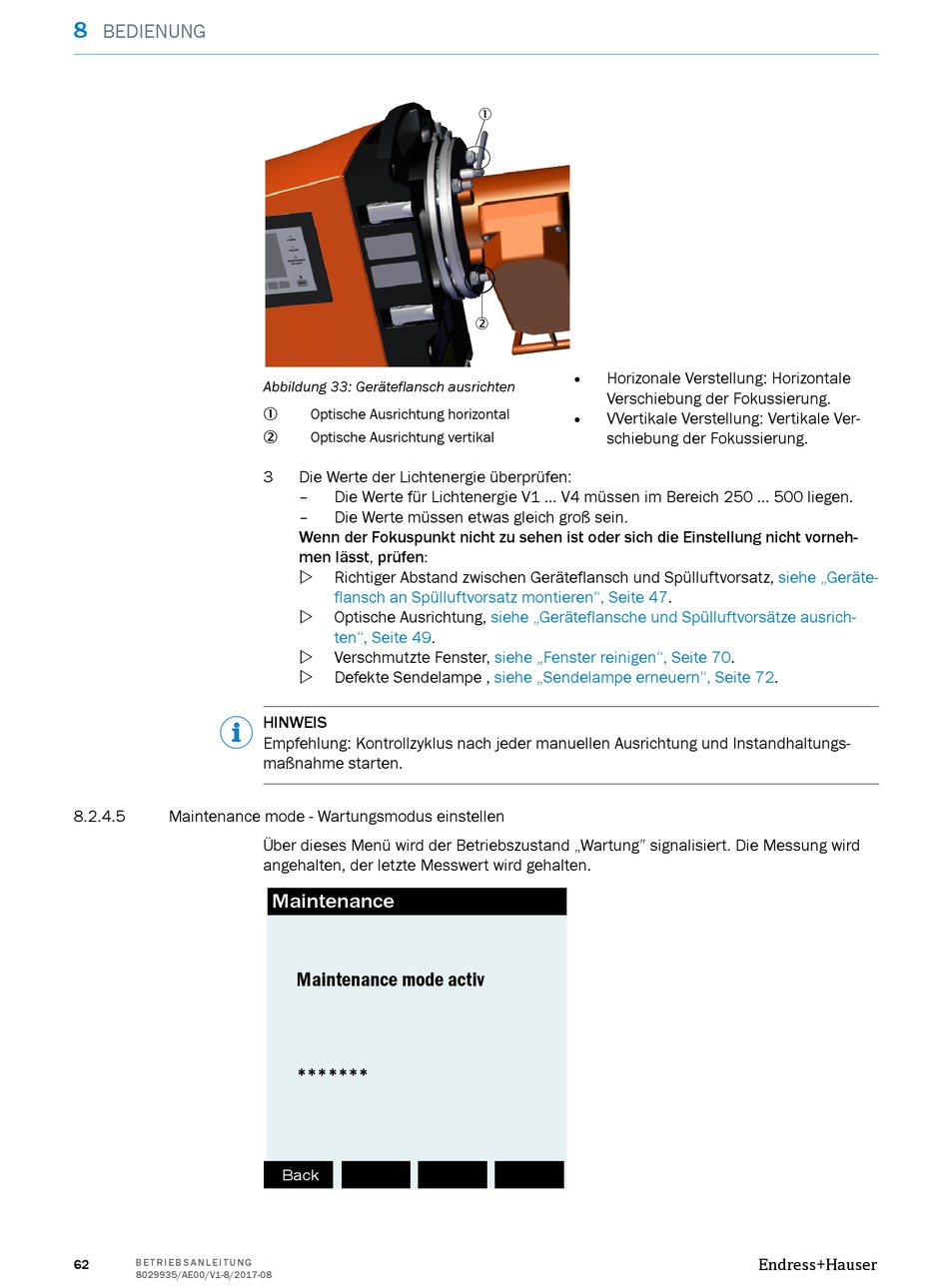

Abbildung 33: Geräteflansch ausrichten
Optische Ausrichtung horizontal
1
Optische Ausrichtung vertikal
2
3
Die Werte der Lichtenergie überprüfen:
–
Die Werte für Lichtenergie V1 ... V4 müssen im Bereich 250 ... 500 liegen.
–
Die Werte müssen etwas gleich groß sein.
Wenn der Fokuspunkt nicht zu sehen ist oder sich die Einstellung nicht vorneh‐
men lässt, prüfen:
w
Richtiger Abstand zwischen Geräteflansch und Spülluftvorsatz,
flansch an Spülluftvorsatz montieren", Seite
w
Optische Ausrichtung,
ten", Seite
49.
w
Verschmutzte Fenster,
w
Defekte Sendelampe ,
HINWEIS
Empfehlung: Kontrollzyklus nach jeder manuellen Ausrichtung und Instandhaltungs‐
maßnahme starten.
Über dieses Menü wird der Betriebszustand „Wartung" signalisiert. Die Messung wird
angehalten, der letzte Messwert wird gehalten.
Maintenance
Maintenance mode activ
*******
Back
1
2
•
Horizonale Verstellung: Horizontale
Verschiebung der Fokussierung.
•
VVertikale Verstellung: Vertikale Ver‐
schiebung der Fokussierung.
47.
siehe „Geräteflansche und Spülluftvorsätze ausrich‐
siehe „Fenster reinigen", Seite
siehe „Sendelampe erneuern", Seite
MAINTENANCE
REQUEST
siehe „Geräte‐
70.
72.
