5
MONTAGE
5.4.3
Anschlusseinheit montieren
B E T R I E B S A N L E I T U N G
28
8029935/AE00/V1-8/2017-08

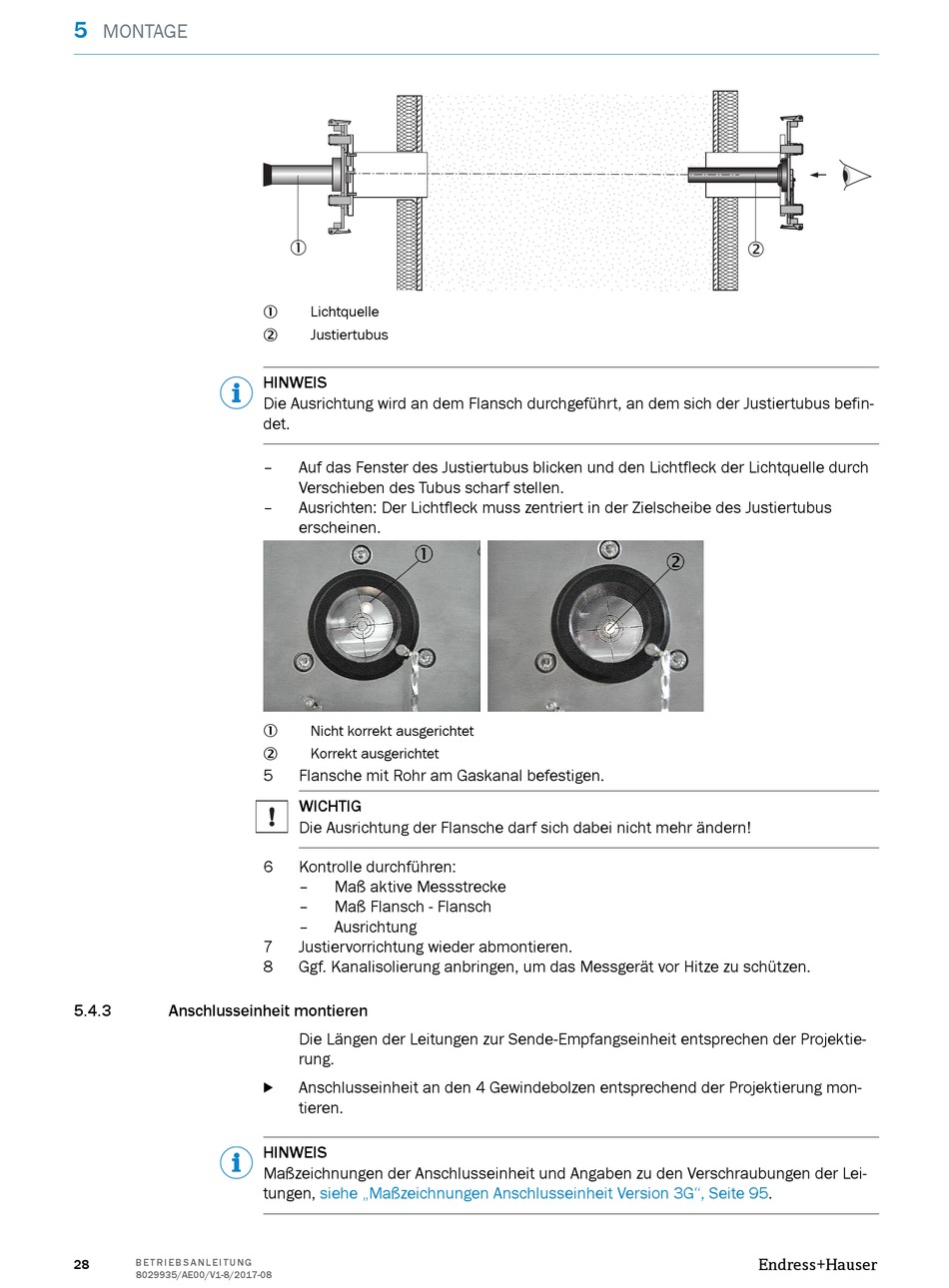

1
Lichtquelle
1
Justiertubus
2
HINWEIS
Die Ausrichtung wird an dem Flansch durchgeführt, an dem sich der Justiertubus befin‐
det.
Auf das Fenster des Justiertubus blicken und den Lichtfleck der Lichtquelle durch
Verschieben des Tubus scharf stellen.
Ausrichten: Der Lichtfleck muss zentriert in der Zielscheibe des Justiertubus
erscheinen.
Nicht korrekt ausgerichtet
1
Korrekt ausgerichtet
2
5
Flansche mit Rohr am Gaskanal befestigen.
WICHTIG
Die Ausrichtung der Flansche darf sich dabei nicht mehr ändern!
6
Kontrolle durchführen:
Maß aktive Messstrecke
Maß Flansch - Flansch
Ausrichtung
7
Justiervorrichtung wieder abmontieren.
8
Ggf. Kanalisolierung anbringen, um das Messgerät vor Hitze zu schützen.
Die Längen der Leitungen zur Sende-Empfangseinheit entsprechen der Projektie‐
rung.
Anschlusseinheit an den 4 Gewindebolzen entsprechend der Projektierung mon‐
b
tieren.
HINWEIS
Maßzeichnungen der Anschlusseinheit und Angaben zu den Verschraubungen der Lei‐
tungen,
siehe „Maßzeichnungen Anschlusseinheit Version 3G", Seite
2
95.
Endress+Hauser
