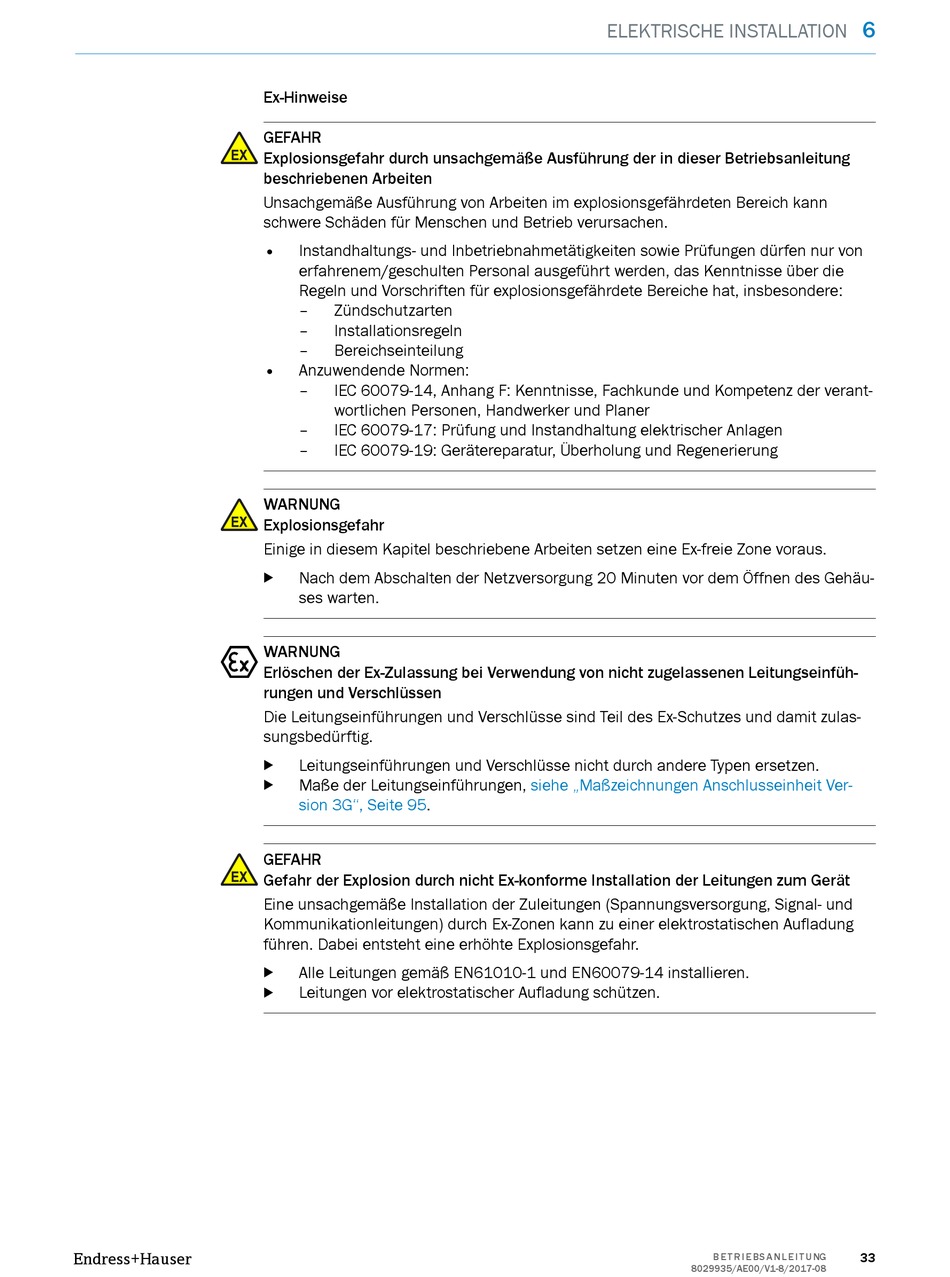

Endress+Hauser GM32 Ex Betriebsanleitung Seite 33

Endress+Hauser
Ex-Hinweise
GEFAHR
Explosionsgefahr durch unsachgemäße Ausführung der in dieser Betriebsanleitung
beschriebenen Arbeiten
Unsachgemäße Ausführung von Arbeiten im explosionsgefährdeten Bereich kann
schwere Schäden für Menschen und Betrieb verursachen.
• Instandhaltungs- und Inbetriebnahmetätigkeiten sowie Prüfungen dürfen nur von
erfahrenem/geschulten Personal ausgeführt werden, das Kenntnisse über die
Regeln und Vorschriften für explosionsgefährdete Bereiche hat, insbesondere:
– Zündschutzarten
– Installationsregeln
– Bereichseinteilung
• Anzuwendende Normen:
– IEC 60079-14, Anhang F: Kenntnisse, Fachkunde und Kompetenz der verant‐
wortlichen Personen, Handwerker und Planer
– IEC 60079-17: Prüfung und Instandhaltung elektrischer Anlagen
– IEC 60079-19: Gerätereparatur, Überholung und Regenerierung
WARNUNG
Explosionsgefahr
Einige in diesem Kapitel beschriebene Arbeiten setzen eine Ex-freie Zone voraus.
Nach dem Abschalten der Netzversorgung 20 Minuten vor dem Öffnen des Gehäu‐
b
ses warten.
WARNUNG
Erlöschen der Ex-Zulassung bei Verwendung von nicht zugelassenen Leitungseinfüh‐
rungen und Verschlüssen
Die Leitungseinführungen und Verschlüsse sind Teil des Ex-Schutzes und damit zulas‐
sungsbedürftig.
Leitungseinführungen und Verschlüsse nicht durch andere Typen ersetzen.
b
Maße der Leitungseinführungen,
b
sion 3G", Seite 95.
GEFAHR
Gefahr der Explosion durch nicht Ex-konforme Installation der Leitungen zum Gerät
Eine unsachgemäße Installation der Zuleitungen (Spannungsversorgung, Signal- und
Kommunikationleitungen) durch Ex-Zonen kann zu einer elektrostatischen Aufladung
führen. Dabei entsteht eine erhöhte Explosionsgefahr.
Alle Leitungen gemäß EN61010-1 und EN60079-14 installieren.
b
Leitungen vor elektrostatischer Aufladung schützen.
b
ELEKTRISCHE INSTALLATION
siehe „Maßzeichnungen Anschlusseinheit Ver‐
8029935/AE00/V1-8/2017-08
6
B E T R I E BS A N L E I T U NG 33
