6
ELEKTRISCHE INSTALLATION
6.3.1.1 Anschlussplan für Variante 3G
1
â
æ
æ
å

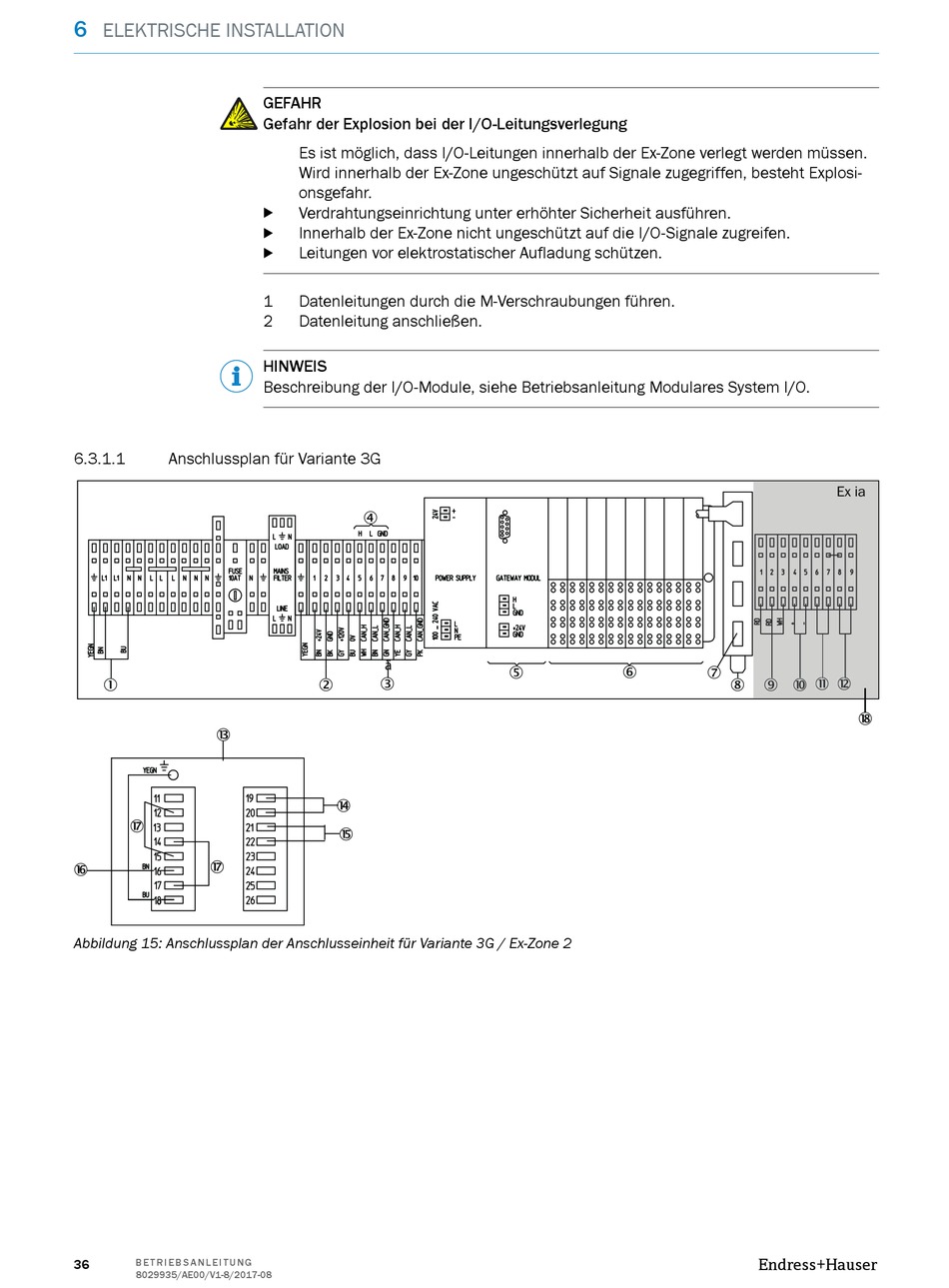

Abbildung 15: Anschlussplan der Anschlusseinheit für Variante 3G / Ex-Zone 2
B E T R I E B S A N L E I T U N G
36
8029935/AE00/V1-8/2017-08
GEFAHR
Gefahr der Explosion bei der I/O-Leitungsverlegung
Es ist möglich, dass I/O-Leitungen innerhalb der Ex-Zone verlegt werden müssen.
Wird innerhalb der Ex-Zone ungeschützt auf Signale zugegriffen, besteht Explosi‐
onsgefahr.
Verdrahtungseinrichtung unter erhöhter Sicherheit ausführen.
b
Innerhalb der Ex-Zone nicht ungeschützt auf die I/O-Signale zugreifen.
b
Leitungen vor elektrostatischer Aufladung schützen.
b
1 Datenleitungen durch die M-Verschraubungen führen.
2 Datenleitung anschließen.
HINWEIS
Beschreibung der I/O-Module, siehe Betriebsanleitung Modulares System I/O.
4
ä
3
2
ã
ä
6
5
Ex ia
7
à à à á á á
8 9 9 ß ß
ç
