INBETRIEBNAHME
7.9 SE-und Reflektoreinheit am Geräteflansch montieren
7.10 Optische Feinausrichtung an der SE-Einheit
B E T R I E B S A N L E I T U N G
52
8029935/AE00/V1-8/2017-08
1
4
5

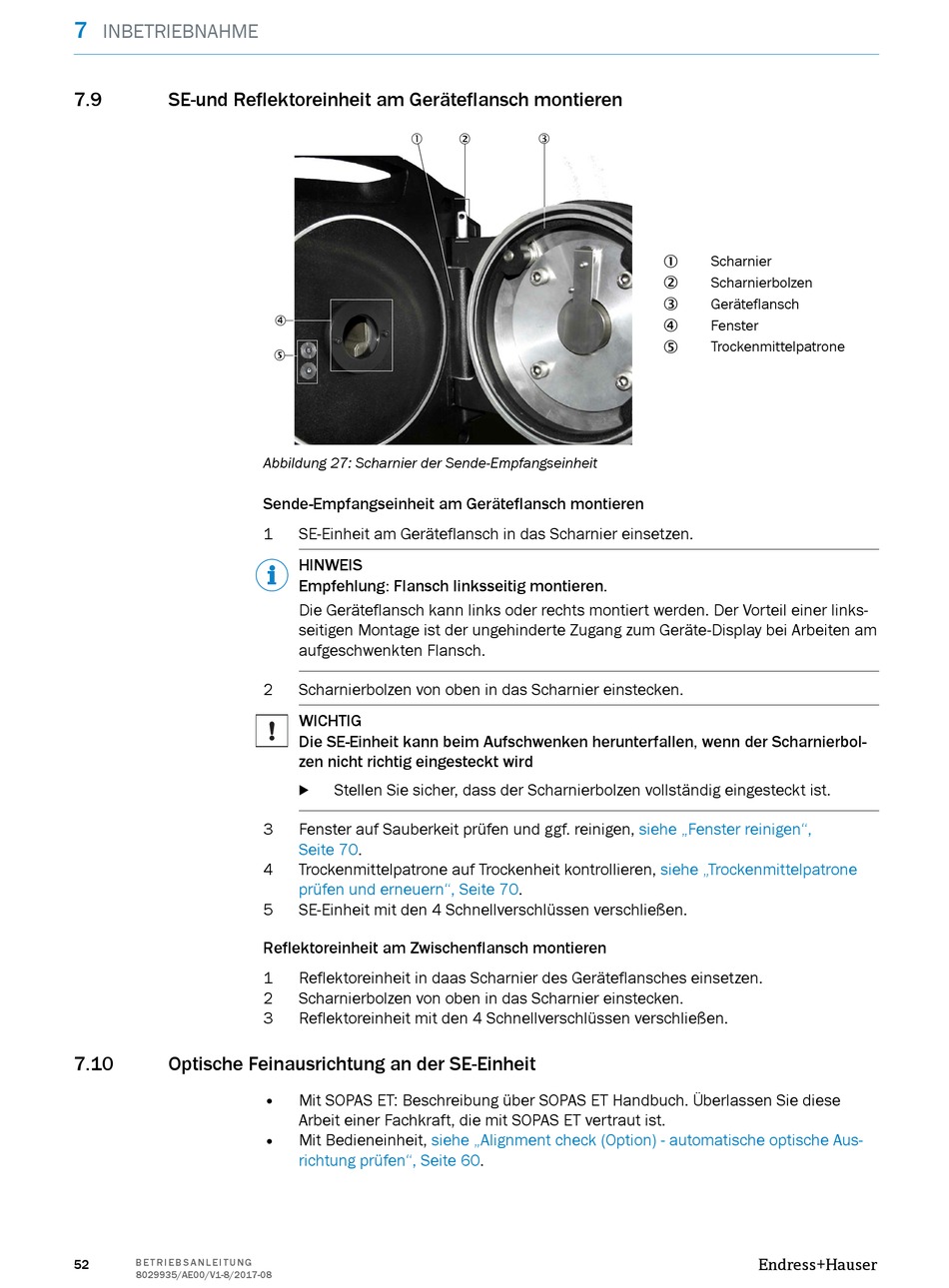

Abbildung 27: Scharnier der Sende-Empfangseinheit
Sende-Empfangseinheit am Geräteflansch montieren
1 SE-Einheit am Geräteflansch in das Scharnier einsetzen.
HINWEIS
Empfehlung: Flansch linksseitig montieren.
Die Geräteflansch kann links oder rechts montiert werden. Der Vorteil einer links‐
seitigen Montage ist der ungehinderte Zugang zum Geräte-Display bei Arbeiten am
aufgeschwenkten Flansch.
2 Scharnierbolzen von oben in das Scharnier einstecken.
WICHTIG
Die SE-Einheit kann beim Aufschwenken herunterfallen, wenn der Scharnierbol‐
zen nicht richtig eingesteckt wird
Stellen Sie sicher, dass der Scharnierbolzen vollständig eingesteckt ist.
b
3 Fenster auf Sauberkeit prüfen und ggf. reinigen,
Seite 70.
4 Trockenmittelpatrone auf Trockenheit kontrollieren,
prüfen und erneuern", Seite
5 SE-Einheit mit den 4 Schnellverschlüssen verschließen.
Reflektoreinheit am Zwischenflansch montieren
1 Reflektoreinheit in daas Scharnier des Geräteflansches einsetzen.
2 Scharnierbolzen von oben in das Scharnier einstecken.
3 Reflektoreinheit mit den 4 Schnellverschlüssen verschließen.
• Mit SOPAS ET: Beschreibung über SOPAS ET Handbuch. Überlassen Sie diese
Arbeit einer Fachkraft, die mit SOPAS ET vertraut ist.
• Mit Bedieneinheit, siehe „Alignment check (Option) - automatische optische Aus‐
richtung prüfen", Seite
2 3
siehe „Fenster reinigen",
70.
60.
Scharnier
1
Scharnierbolzen
2
Geräteflansch
3
Fenster
4
Trockenmittelpatrone
5
siehe „Trockenmittelpatrone
