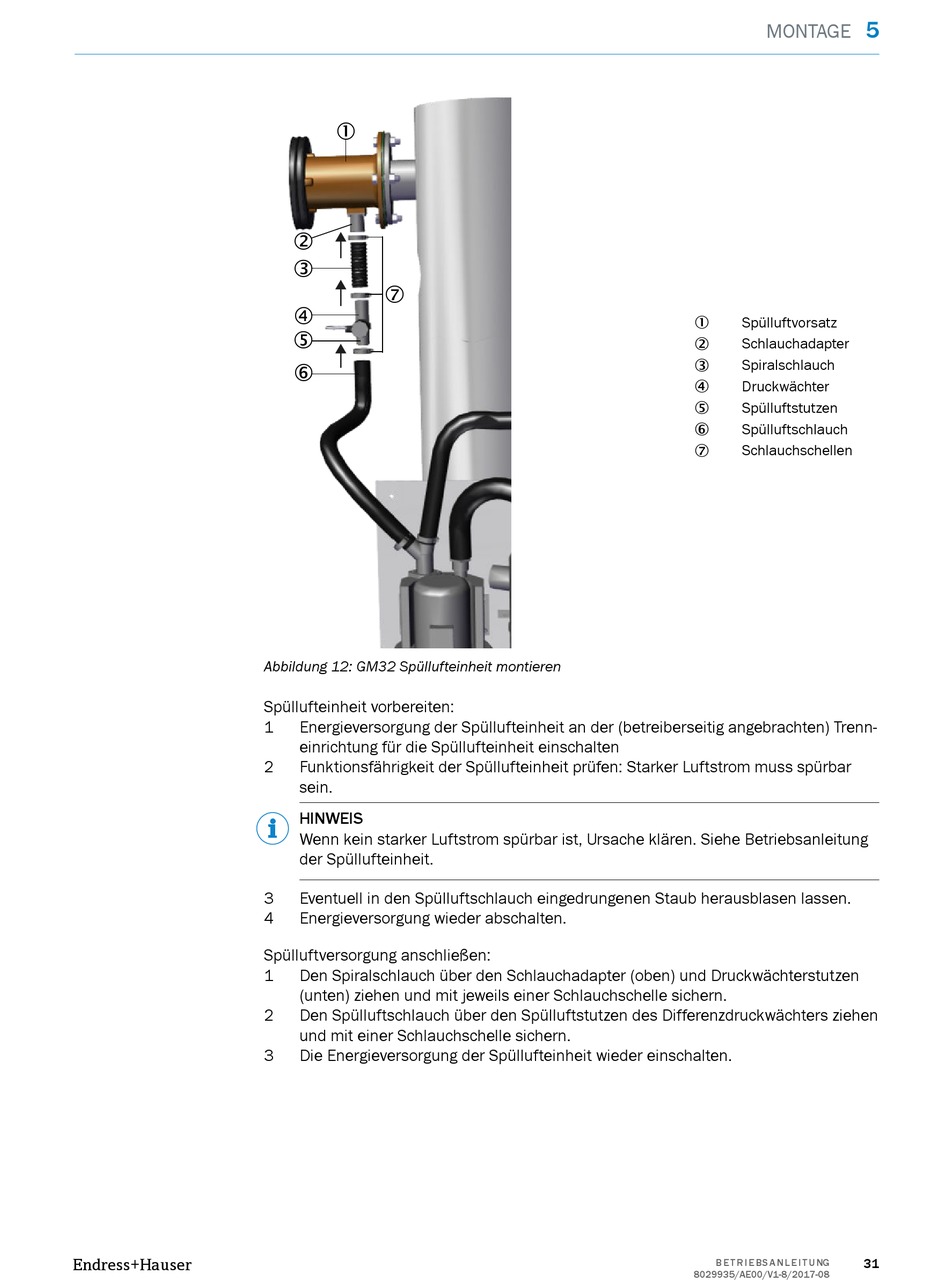

Abbildung 12: GM32 Spüllufteinheit montieren
Spüllufteinheit vorbereiten:
1 Energieversorgung der Spüllufteinheit an der (betreiberseitig angebrachten) Trenn‐
einrichtung für die Spüllufteinheit einschalten
2 Funktionsfährigkeit der Spüllufteinheit prüfen: Starker Luftstrom muss spürbar
sein.
HINWEIS
Wenn kein starker Luftstrom spürbar ist, Ursache klären. Siehe Betriebsanleitung
der Spüllufteinheit.
3 Eventuell in den Spülluftschlauch eingedrungenen Staub herausblasen lassen.
4 Energieversorgung wieder abschalten.
Spülluftversorgung anschließen:
1 Den Spiralschlauch über den Schlauchadapter (oben) und Druckwächterstutzen
(unten) ziehen und mit jeweils einer Schlauchschelle sichern.
2 Den Spülluftschlauch über den Spülluftstutzen des Differenzdruckwächters ziehen
und mit einer Schlauchschelle sichern.
3 Die Energieversorgung der Spüllufteinheit wieder einschalten.
5
MONTAGE
Spülluftvorsatz
1
Schlauchadapter
2
Spiralschlauch
3
Druckwächter
4
Spülluftstutzen
5
Spülluftschlauch
6
Schlauchschellen
7
