3.8 Aufbau und Funktion
Endress+Hauser
2
3
4

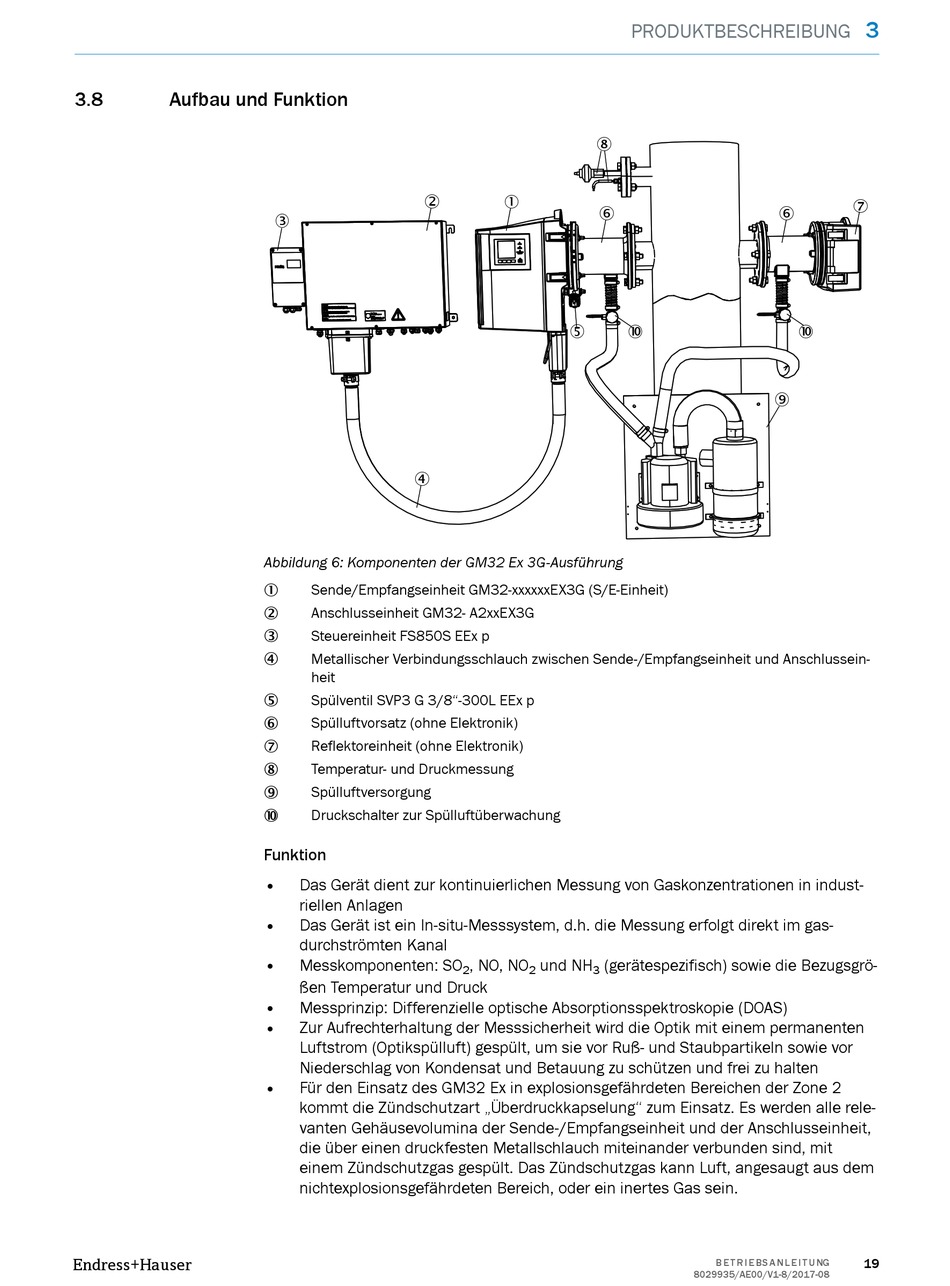

Abbildung 6: Komponenten der GM32 Ex 3G-Ausführung
Sende/Empfangseinheit GM32-xxxxxxEX3G (S/E-Einheit)
1
Anschlusseinheit GM32- A2xxEX3G
2
Steuereinheit FS850S EEx p
3
Metallischer Verbindungsschlauch zwischen Sende-/Empfangseinheit und Anschlussein‐
4
heit
Spülventil SVP3 G 3/8"-300L EEx p
5
Spülluftvorsatz (ohne Elektronik)
6
Reflektoreinheit (ohne Elektronik)
7
Temperatur- und Druckmessung
8
Spülluftversorgung
9
Druckschalter zur Spülluftüberwachung
ß
Funktion
•
Das Gerät dient zur kontinuierlichen Messung von Gaskonzentrationen in indust‐
riellen Anlagen
• Das Gerät ist ein In-situ-Messsystem, d.h. die Messung erfolgt direkt im gas‐
durchströmten Kanal
• Messkomponenten: SO
ßen Temperatur und Druck
•
Messprinzip: Differenzielle optische Absorptionsspektroskopie (DOAS)
• Zur Aufrechterhaltung der Messsicherheit wird die Optik mit einem permanenten
Luftstrom (Optikspülluft) gespült, um sie vor Ruß- und Staubpartikeln sowie vor
Niederschlag von Kondensat und Betauung zu schützen und frei zu halten
• Für den Einsatz des GM32 Ex in explosionsgefährdeten Bereichen der Zone 2
kommt die Zündschutzart „Überdruckkapselung" zum Einsatz. Es werden alle rele‐
vanten Gehäusevolumina der Sende-/Empfangseinheit und der Anschlusseinheit,
die über einen druckfesten Metallschlauch miteinander verbunden sind, mit
einem Zündschutzgas gespült. Das Zündschutzgas kann Luft, angesaugt aus dem
nichtexplosionsgefährdeten Bereich, oder ein inertes Gas sein.
PRODUKTBESCHREIBUNG
8
1
6
5 ß
, NO, NO und NH (gerätespezifisch) sowie die Bezugsgrö‐
2 2 3
3
7
6
ß
9
