7
INBETRIEBNAHME
7.8 Zündschutzgas an der SE-Einheit anschließen
B E T R I E B S A N L E I T U N G
50
8029935/AE00/V1-8/2017-08
3 Mit Schnellverschlüssen befestigen.
HINWEIS
Die beiden Stifte des Geräteflansches müssen in die entsprechenden Bohrungen
der Justiervorrichtung passen.

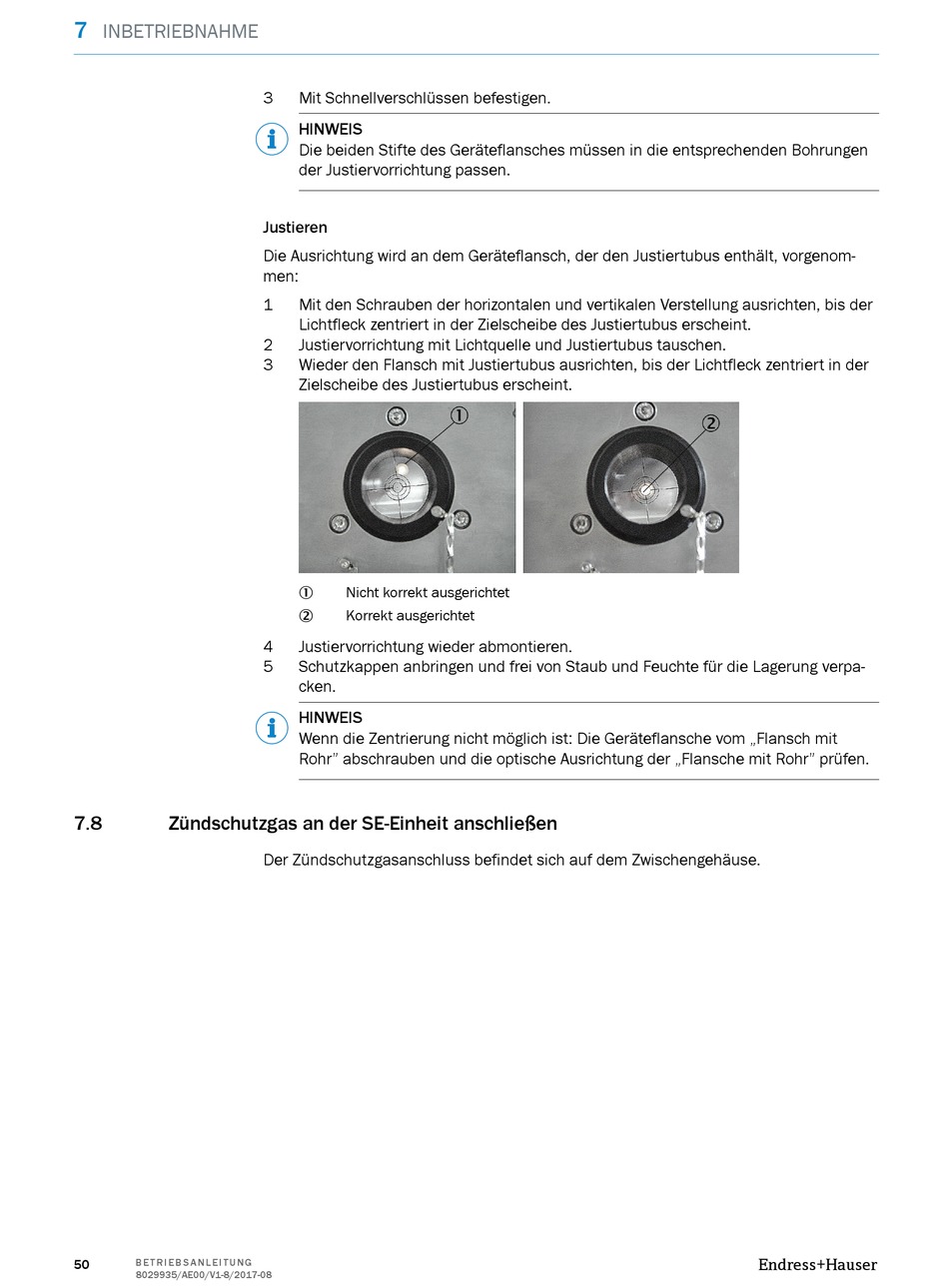

Justieren
Die Ausrichtung wird an dem Geräteflansch, der den Justiertubus enthält, vorgenom‐
men:
1 Mit den Schrauben der horizontalen und vertikalen Verstellung ausrichten, bis der
Lichtfleck zentriert in der Zielscheibe des Justiertubus erscheint.
2 Justiervorrichtung mit Lichtquelle und Justiertubus tauschen.
3 Wieder den Flansch mit Justiertubus ausrichten, bis der Lichtfleck zentriert in der
Zielscheibe des Justiertubus erscheint.
Nicht korrekt ausgerichtet
1
Korrekt ausgerichtet
2
4 Justiervorrichtung wieder abmontieren.
5 Schutzkappen anbringen und frei von Staub und Feuchte für die Lagerung verpa‐
cken.
HINWEIS
Wenn die Zentrierung nicht möglich ist: Die Geräteflansche vom „Flansch mit
Rohr" abschrauben und die optische Ausrichtung der „Flansche mit Rohr" prüfen.
Der Zündschutzgasanschluss befindet sich auf dem Zwischengehäuse.
