6
ELEKTRISCHE INSTALLATION
6.5 Druck-, Temperatur- und Spülluftüberwachung anschließen
6.6 Potentialausgleich am Spülluftvorsatz anschließen
B E T R I E B S A N L E I T U N G
40
8029935/AE00/V1-8/2017-08

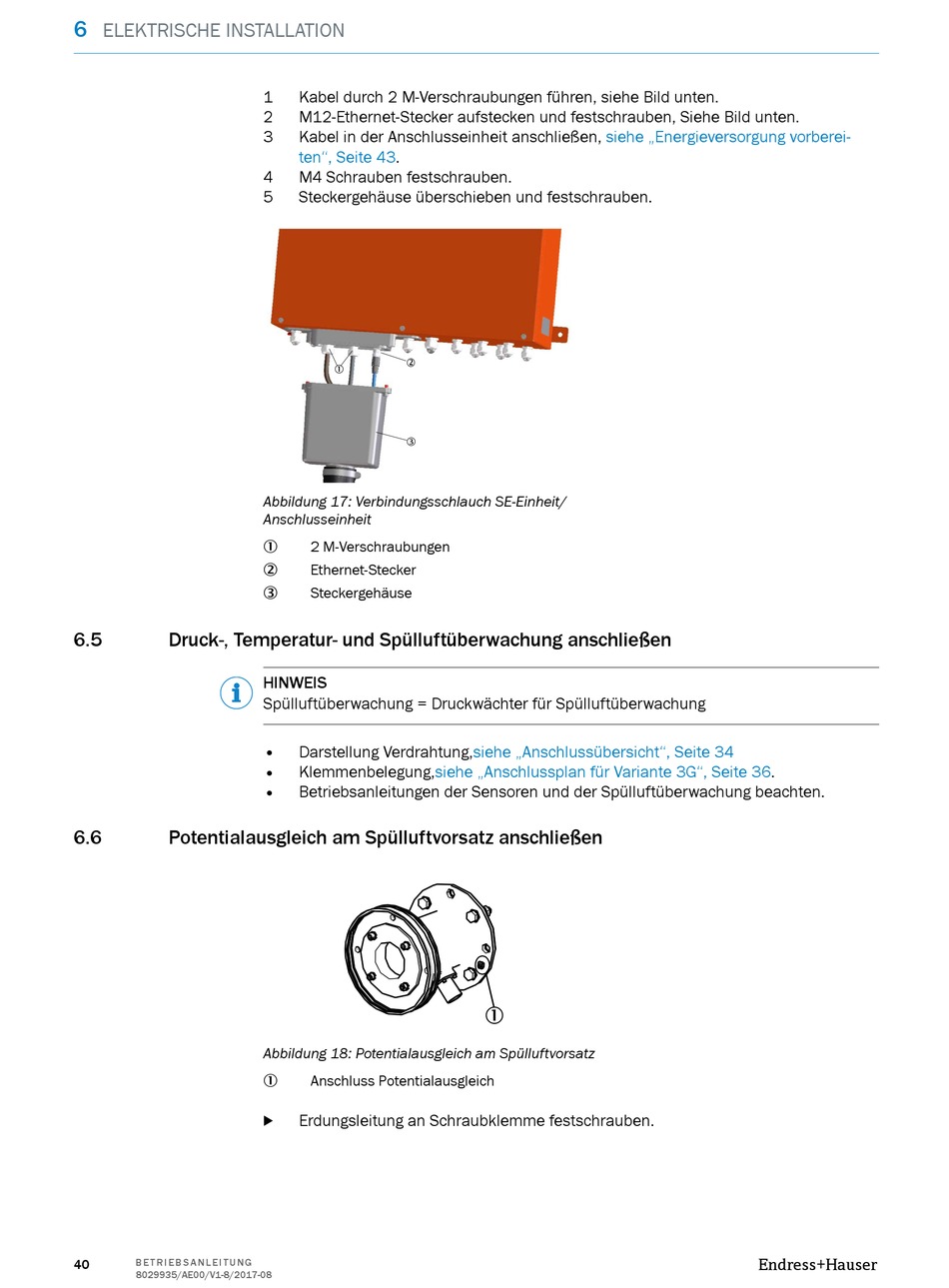

1 Kabel durch 2 M-Verschraubungen führen, siehe Bild unten.
2 M12-Ethernet-Stecker aufstecken und festschrauben, Siehe Bild unten.
3 Kabel in der Anschlusseinheit anschließen,
ten", Seite 43.
4 M4 Schrauben festschrauben.
5 Steckergehäuse überschieben und festschrauben.
2
1
3
Abbildung 17: Verbindungsschlauch SE-Einheit/
Anschlusseinheit
2 M-Verschraubungen
1
Ethernet-Stecker
2
Steckergehäuse
3
HINWEIS
Spülluftüberwachung = Druckwächter für Spülluftüberwachung
•
Darstellung Verdrahtung,siehe „Anschlussübersicht", Seite 34
•
Klemmenbelegung,siehe „Anschlussplan für Variante 3G", Seite
•
Betriebsanleitungen der Sensoren und der Spülluftüberwachung beachten.
Abbildung 18: Potentialausgleich am Spülluftvorsatz
Anschluss Potentialausgleich
1
Erdungsleitung an Schraubklemme festschrauben.
b
siehe „Energieversorgung vorberei‐
1
36.
