Measuring
Alignment
A: 858
B: 818
1
2
C: 760
D: 728
X: -0.011
3
Y: 0.016
/Menü/Align
Back

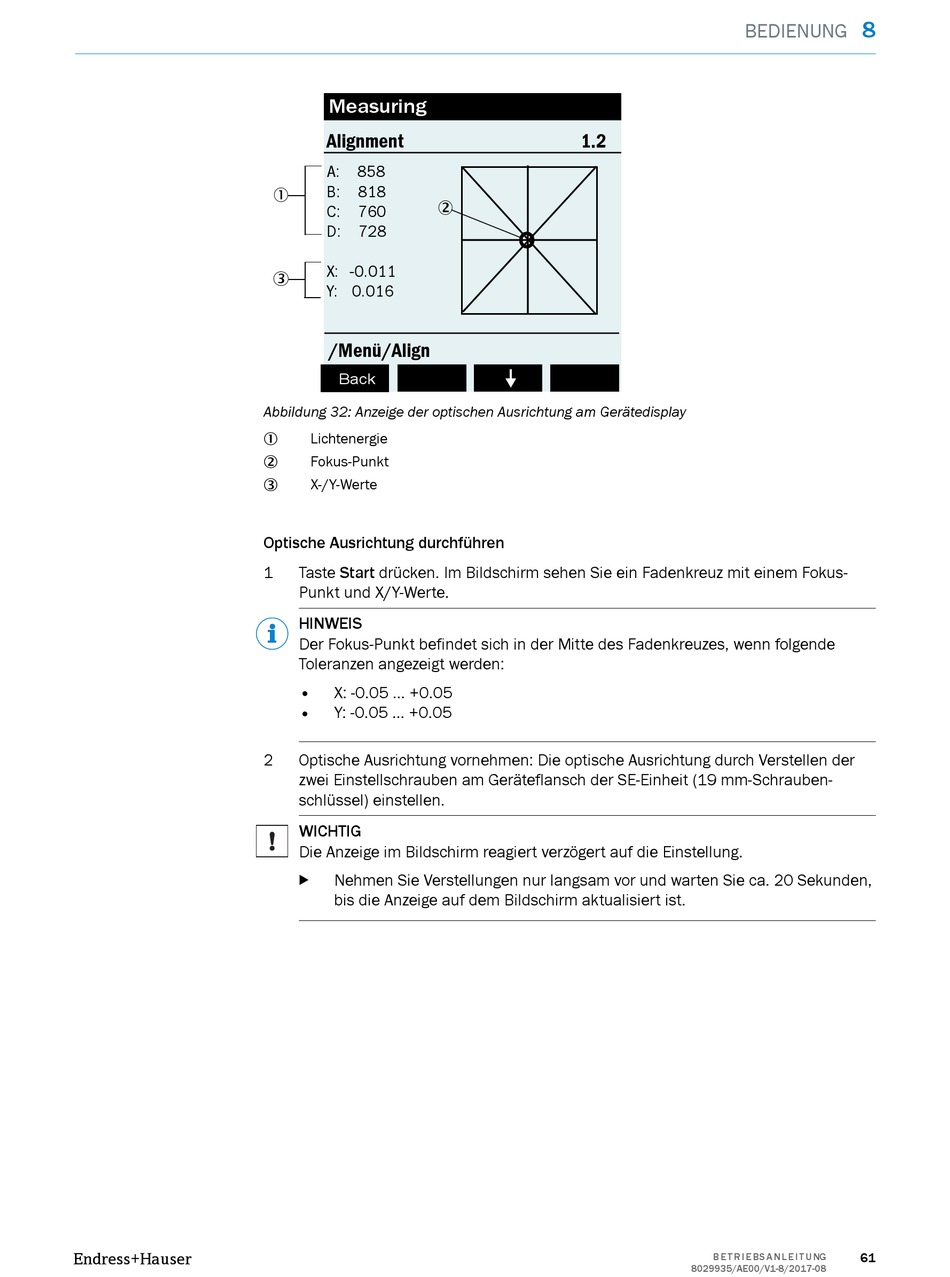

Abbildung 32: Anzeige der optischen Ausrichtung am Gerätedisplay
Lichtenergie
1
Fokus-Punkt
2
X-/Y-Werte
3
Optische Ausrichtung durchführen
1 Taste Start drücken. Im Bildschirm sehen Sie ein Fadenkreuz mit einem Fokus-
Punkt und X/Y-Werte.
HINWEIS
Der Fokus-Punkt befindet sich in der Mitte des Fadenkreuzes, wenn folgende
Toleranzen angezeigt werden:
• X: -0.05 ... +0.05
• Y: -0.05 ... +0.05
2 Optische Ausrichtung vornehmen: Die optische Ausrichtung durch Verstellen der
zwei Einstellschrauben am Geräteflansch der SE-Einheit (19 mm-Schrauben‐
schlüssel) einstellen.
WICHTIG
Die Anzeige im Bildschirm reagiert verzögert auf die Einstellung.
Nehmen Sie Verstellungen nur langsam vor und warten Sie ca. 20 Sekunden,
b
bis die Anzeige auf dem Bildschirm aktualisiert ist.
